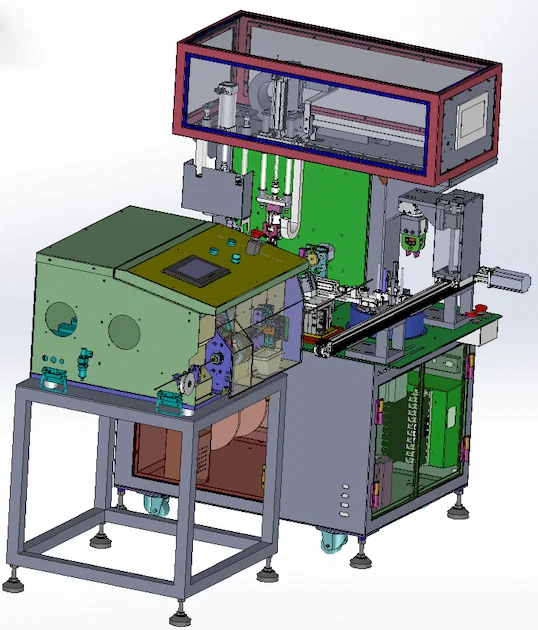

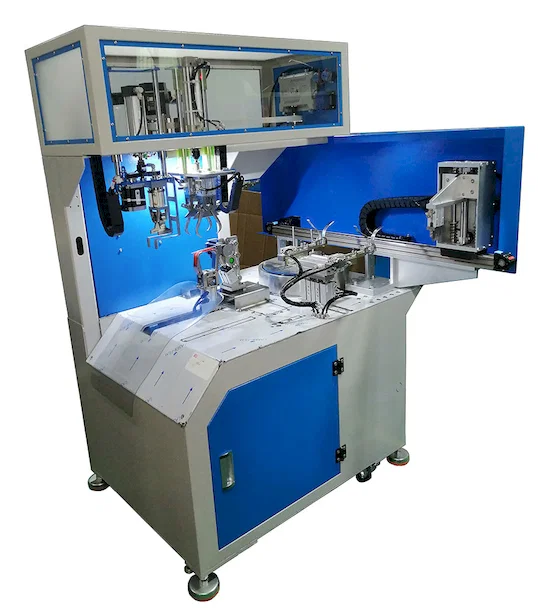

Die WPM-URT-81M schneidet Koaxialkabel bis 10 mm, isoliert das Ende ab, wickelt die Länge mit 80–200 mm Wickelabstand und bindet den Ring mit einer Kabelbindung bei 40 mm oder weniger. Die Schnittlänge liegt bei 1–5 m mit ±2 mm/m, die Leistung ist mit 1300 Stück/h angegeben. Klemm- und Bindebewegung arbeiten pneumatisch bei 0,5–0,6 MPa.
Koaxialkabel wird üblicherweise auf einer Tischschere geschnitten, von Hand oder auf einem Rotationsabisolierer abisoliert und dann gerollt und gebunden, wobei die Länge bei jedem Schritt neu gemessen wird. Dieses Modell hält die Länge in einem einzigen Durchgang auf ±2 mm/m, sodass die Nachmessung, das Abisolieren von Hand und die Übergabe des losen Rings entfallen. Die Nennleistung von 1300 Stück/h gilt für das Fenster von 1–5 m.
Sie ist die einzige koaxialspezifische Maschine dieser Gruppe. Die Genauigkeitsklasse trennt sie von den Kabelmodellen: ±2 mm/m hier gegenüber ±15 mm bei den CPRT-Aggregaten, weil ein Koaxialende zu einem Stecker passen muss und nicht zu einer Klemme. Der Kompromiss ist ein kürzeres Schnittfenster von 1–5 m und ein Rahmen von 300 kg bei 3,5 kW, deutlich unter den 1200 kg der Kabellinien.
Hauptmerkmale
1. Koaxialablauf in einem Durchgang: Schneiden, Abisolieren des Endes, Wickeln mit 80–200 mm Abstand, Binden bei 40 mm oder weniger.
2. Kabeldurchmesser bis 10 mm, sodass dünnes Drop-Koax bis dickes Feeder-Koax in derselben Einrichtung läuft.
3. Schnittgenauigkeit ±2 mm/m über 1–5 m, die engste dieser Gruppe, während die Kabelmodelle mit ±15 mm angegeben sind.
4. 1300 Stück/h Nennleistung, der höchste Wert der Reihe, bei Längen von 1–5 m.
5. Wickelabstand 80–200 mm, sodass die Grundfläche des Rings auf den Karton abgestimmt wird und nicht auf einen festen Ring.
6. Pneumatische Klemmung und Bindung bei 0,5–0,6 MPa; 3,5 kW, 1200 x 1500 x 1600 mm, etwa 300 kg.
Technische Daten
| Parameter | Spezifikation |
|---|
| Modellnummer | WPM-URT-81M |
|---|
| Geeigneter Kabeldurchmesser | ≤10 mm |
|---|
| Schnittlänge | 1–5 m |
|---|
| Schnittgenauigkeit | ±2 mm/m |
|---|
| Wickelabstand | 80–200 mm |
|---|
| Bindungsdurchmesser | ≤40 mm |
|---|
| Produktionsleistung | ≤1300 Stück/h |
|---|
| Luftdruck | 0,5–0,6 MPa |
|---|
| Stromversorgung | 220 V / 50 Hz |
|---|
| Maschinenleistung | 3,5 kW |
|---|
| Abmessungen | 1200 L x 1500 B x 1600 H mm |
|---|
| Gewicht | 300 kg |
|---|
Anwendungen
— Zuleitungen für Überwachungskameras: 1–3 m dünnes Videokoax, geschnitten, am Steckerende abisoliert und als Ring gebunden für Montagesätze.
— Breitband- und Satellitenzuleitung: 7–10 mm Koax auf 3–5 m geschnitten, abisoliert und gebündelt für Teilnehmerpakete.
— Funk- und Antennenzuleitung: 5–8 mm Koax in festen Längen, gebunden mit freiliegendem abisoliertem Ende.
— Rack- und Studioverdrahtung: 1–2 m Koax-Jumper auf ±2 mm/m geschnitten und für Patchfelder gerollt.
— Mess- und Prüfleitungen: kurze Koaxkonfektionen gerollt und gebunden, mit gleichbleibender Abisolierlänge für die Steckermontage.
