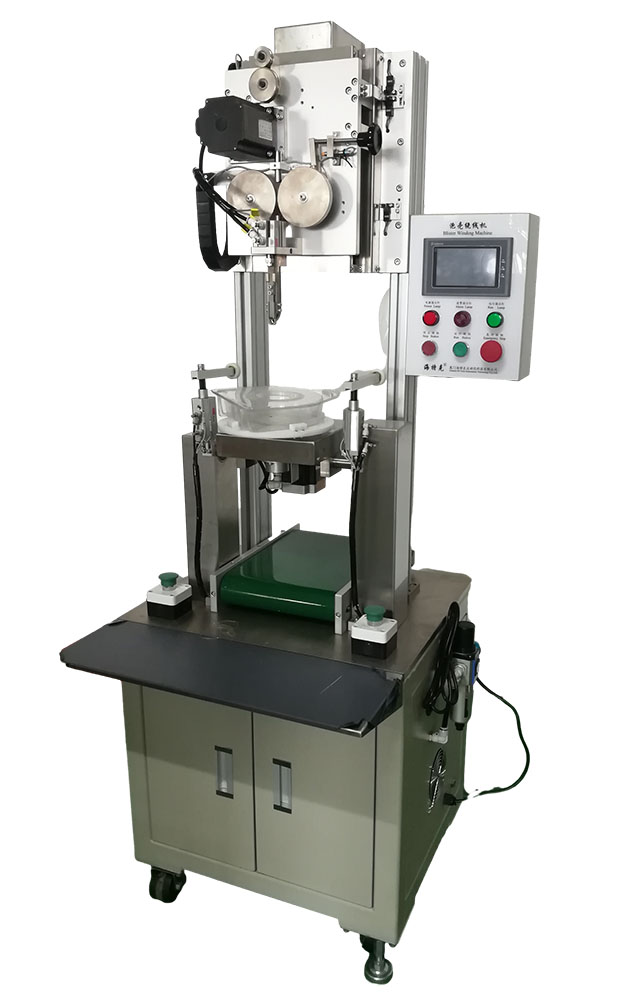

Automatische Blister-Wickelmaschine für Mähfäden BWM0001
Automatische Blister-Wickelmaschine für Mähfäden BWM0001 Thumb
Video Thumbnail

Automatische Blister-Wickelmaschine für Mähfäden BWM0001

  • Produktmodell: BWM0001

  • Spezifikationen

    Modellnummer: BWM0001
    Filamentdurchmesser: 1,0 ~ 5,0 mm
    Fördergeschwindigkeit: ≤ 2 m/s
    Blisterdurchmesser: 80 ~ 200 mm
    Lochdurchmesser: ≥ 45 mm
    Blisterhöhe: 20 ~ 100 mm
    Produktionsrate: 6 ~ 10 Stück/min
    Bediener: 1 Person
    Maschinenlänge: 650 mm
    Maschinenbreite: 550 mm
    Maschinenhöhe: 1800 mm
    Gewicht: Ca. 200 kg
    Stromversorgung: 1 Phase AC 220V 50Hz 2Kw
    Druckluft: 0,4 ~ 0,6 Mpa 1 m³/h
  • Jetzt anfragen


Blister-Wickelmaschine
MASCHINENCHARAKTERISTIK
BWM0001-Blister-Wickelmaschine wird hauptsächlich zum Schneiden von Blistern mit fester Länge und zum Verpacken von Blistern aus Kunststofffilamenten wie Grastrimmlinie und Nylon-Monofilament eingesetzt. Die Maschine kann den Draht automatisch schneiden, aufwickeln und durch die Parametereinstellung und das SPS-System führen, was niedrige manuelle Kosten und eine hohe Produktionskapazität bietet. Für die Bedienung der Maschine wird eine Person benötigt und die Produktion kann durch die Zuführung von Strom und Druckluft erreicht werden.
1 . Mensch-Maschine-Schnittstelle des Touchscreens; zentrale Steuerung; bequeme Bedienung; Einstellung von Parametern; Sichtanzeige.
arabische Ziffer. Entsprechend dem Einstellparameter kann die Maschine den Vorgang automatisch anpassen und die Ausgabe im SPS-System zählen.
3 . Das photoelektrische Erkennungssystem kann automatisch den fehlenden, verschütteten und unverschütteten Zustand erkennen und die Produktion alarmieren und stoppen.
4. Vollständige Alarm- und Sicherheitsschutzfunktion; Doppelter Schutz von Elektrizität und Maschinen, der sicher und zuverlässig ist.
MASCHINENKONFIGURATION
1 . Fütterungsmodul.
arabische Ziffer. Schneidmodul.
3 . Wickelmodul.
4. Traversierendes Modul.
5 . Fördermodul.
6 . Rahmen-Modul.
7 . Programm und elektrische Steuerung.
PRINZIP DES MASCHINENLAUFS
1 . Das Zuführmodul führt den Draht durch Präzisionsräder, die von einem Schrittmotor angetrieben werden.
arabische Ziffer. Das Schneidmodul schneidet Draht durch einen Legierungsschneider, der von einer Linearführung geführt und von einem Zylinder angetrieben wird.
3 . Wickelmodul, angetrieben durch Schrittmotor und Matchzuführung, Wickel- und Verfahrbewegung.
4. Das Fördermodul entleert die Blister durch ein Förderband, das von einer elektrischen Rolle angetrieben wird.
ZUR VERFÜGUNG GESTELLTE TECHNISCHE ZEICHNUNG
1 . Bedienungsanleitung.
arabische Ziffer. Zeichnung der Maschinenmontage.
3 . Pneumatik- und Steuerzeichnung.
4. Elektro- und Steuerungszeichnung.
5 . Ersatzteil- und Verschleißteilliste.

MASCHINENGRUNDPARAMETER Filamentdurchmesser
: 1,0 ~ 5,0 mm
Geschwindigkeit der Zuführung: ≤ 2 m / s
Blisterdurchmesser: 80 ~ 200 mm
Lochdurchmesser: ≥ 45 mm
Höhe des Blisters: 20 ~ 100 mm
Produktionsrate: 6 ~ 10 Stück / min (basierend auf 15 m Länge)
Bediener erforderlich: 1 Person (kann 2 ~ 4 Einheiten bedienen) Länge der Maschine: 650 mm
Breite der Maschine: 550 mm
Höhe der Maschine: 1800 mm
Gewicht der Maschine: Ca. 200 kg
Stromversorgung: 1 Phase AC 220V 50Hz 2Kw
Druckluft: 0,4 ~ 0,6 Mpa1 m3 / h
