Koaxial-Schneid- und Abisolierautomat 0,8–5,5 mm WPM-9600S
Koaxial-Schneid- und Abisolierautomat 0,8–5,5 mm WPM-9600S Thumb
Video Thumbnail

Koaxial-Schneid- und Abisolierautomat 0,8–5,5 mm WPM-9600S

📅 2025-04-27 👁️ 635
  • Produktmodell: WPM-9600S

  • Spezifikationen

    Drahtkapazität Außendurchmesser: 0,80-5,5 mm
    Maximales Band: Linkes Ende: 40 mm, Rechtes Ende: unbegrenzt
    Maximale Bandschichten: 4 Schichten
    Stromversorgung: 220 V / 50 Hz, 380 W
    Abschneidelänge: 70 mm-9999 mm
    Materialbereich: Koaxialkabel
    Speicherdaten: 60 Parameter
    Antriebsmodus: Motor, Kugelgewindetrieb
  • Jetzt anfragen

Die WPM-9600S ist eine automatische Schneid- und Abisoliermaschine für Koaxialkabel. Sie verarbeitet 0,8–5,5 mm Außendurchmesser, schneidet auf jede Länge zwischen 70 mm und 9999 mm und öffnet bis zu vier Lagen. Das linke Ende wird auf 40 mm abisoliert, das rechte Ende hat keine Abisoliergrenze; 60 Parametersätze sind in der Steuerung gespeichert, und ein 380-W-Antrieb arbeitet mit 220V/50 Hz.

Schneiden und Abisolieren laufen in einem Zyklus ab, sodass eine Rolle Koaxialkabel eingeht und fertig abisolierte Längen herauskommen, ohne zweiten Handgriff. Der Schlitten läuft auf Motor und Kugelumlaufspindel statt auf einem Riemen, was die Schnittlänge von 70–9999 mm über einen langen Lauf wiederholbar hält. Da der rechte Kopf keine Abisoliergrenze hat, ist an diesem Ende eine vollständige Mantelentfernung über jede Länge im selben Zyklus wie der Schnitt möglich.

Gegenüber der WPM-9800 deckt sie stärkeres Kabel, aber weniger Lagen ab: hier 0,8–5,5 mm mit vier Lagen, dort 0,64–4 mm mit acht Lagen. Sie schneidet zudem ab 70 mm, während die 9800 bei 10 mm beginnt. Die 9600S ist die Wahl, wenn das Kabel im oberen Bereich bis 5,5 mm koaxial ist und die Enden eine übliche zwei- oder vierlagige Vorbereitung benötigen; die 9800, wenn Lagenzahl und kurze Schnittlängen die begrenzenden Größen sind.

Hauptmerkmale

1. Die Schnittlänge von 70 mm bis 9999 mm wird an der Steuerung gesetzt und von einem Schlitten mit Motor und Kugelumlaufspindel gehalten.

2. Vier Abisolierlagen pro Ende, ausreichend für Mantel, Geflecht, Folie und Dielektrikum in einem Durchgang.

3. Das linke Ende wird auf 40 mm abisoliert, das rechte ist unbegrenzt, sodass ein vollständiges Mantelabziehen im selben Zyklus wie der Schnitt läuft.

4. 60 Parametersätze im Speicher, was eine vollständige Kabel- und Steckverbinderfamilie ohne Neueingabe der Werte abdeckt.

5. Schneiden und Abisolieren in einem Zyklus ersetzen die getrennten Schritte Messen, Schneiden und Abisolieren.

6. 380-W-Antrieb bei 220V/50 Hz und ein Arbeitsbereich von 0,8–5,5 mm, sodass die Maschine an einer Standard-Einphasensteckdose läuft.

Technische Daten

ParameterSpezifikation
ModellWPM-9600S
MaschinentypAutomatische Schneid- und Abisoliermaschine für Koaxialkabel
Leitungsfähigkeit Außendurchmesser0,80–5,5 mm
Max. Abisolierlagen4 Lagen
Max. Abisolierung linkes Ende40 mm
Max. Abisolierung rechtes Endeunbegrenzt
Schnittlänge70–9999 mm
Datenspeicher60 Parametersätze
AntriebsartMotor, Kugelumlaufspindelantrieb
Stromversorgung220V, 50 Hz
Leistung380 W
MaterialbereichKoaxialkabel

Anwendungen

— Fertigung koaxialer Brücken: Kabel von der Rolle gezogen, auf Länge geschnitten und beidseitig in einem Zyklus abisoliert.

— Zuleitungsbaugruppen für Basisstationen: Kabel 0,8–5,5 mm auf feste Strecken geschnitten und für die Steckermontage abisoliert.

— Kommissionierung von Baumgruppen: Längen ab 70 mm geschnitten und abisoliert zur Versorgung einer Crimpstation.

— Chargen von Prüfleitungen: vierlagige Enden mit gleicher Länge von 40 mm am linken Ende über einen Lauf hinweg.

— Video- und Messkoaxialkabel: kurze Schnittlängen ohne separaten Messschritt abisoliert.

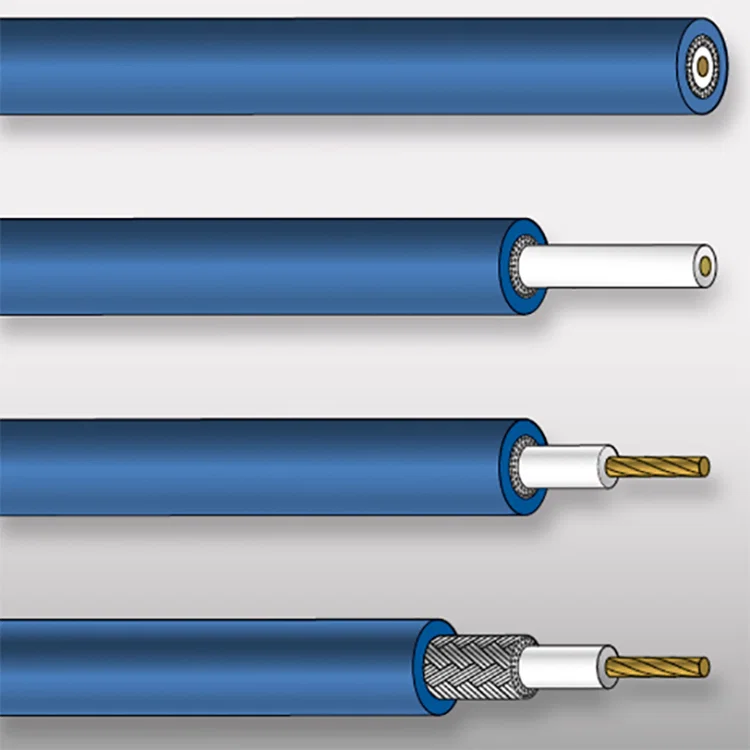

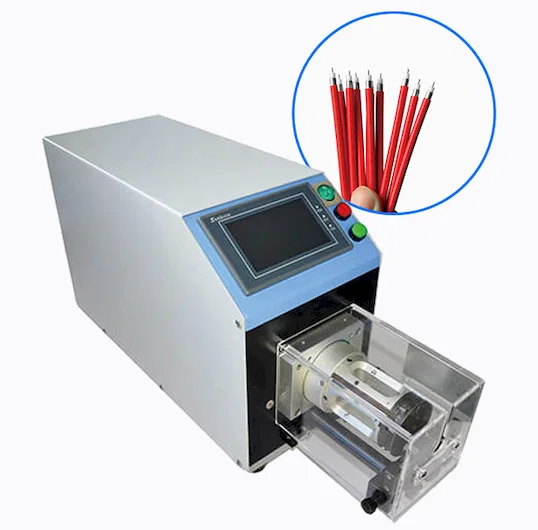

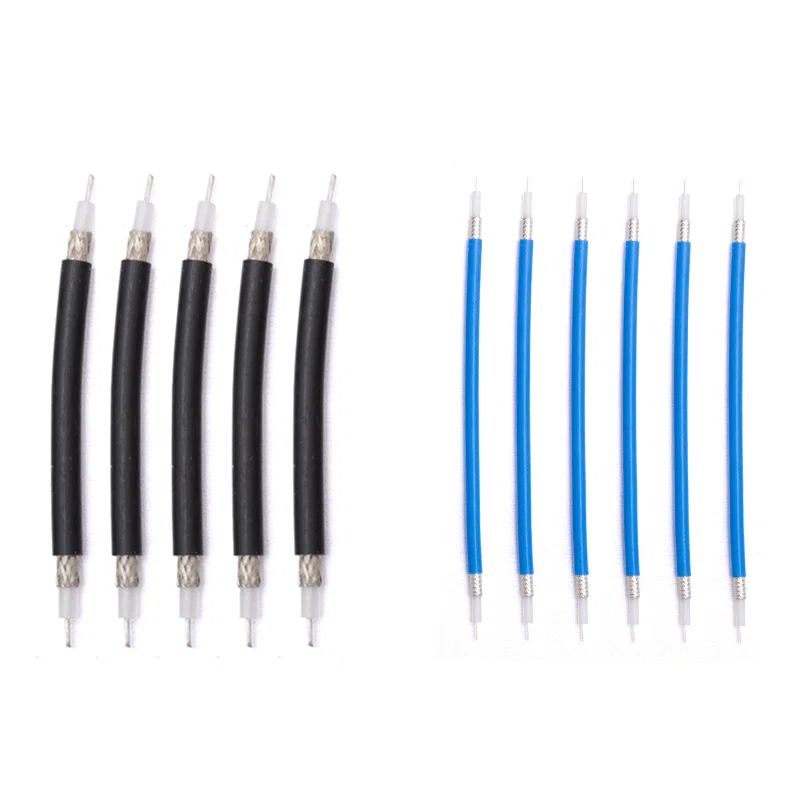

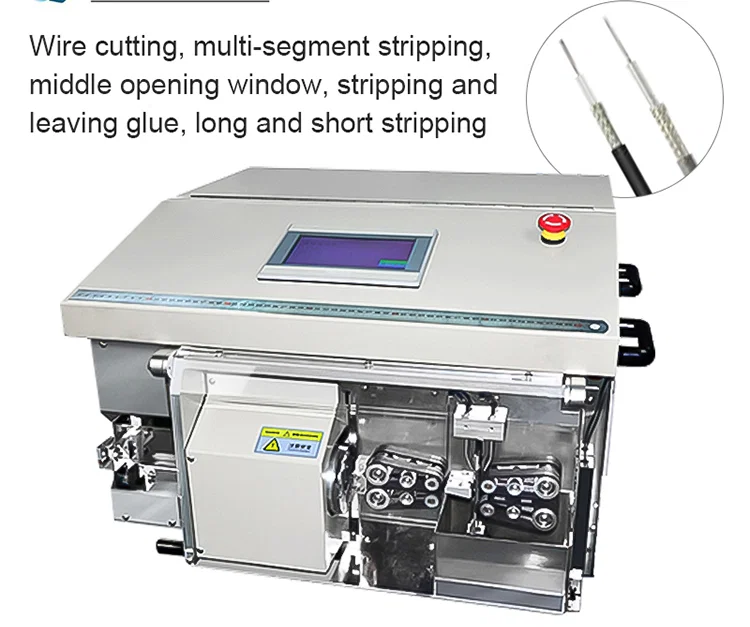

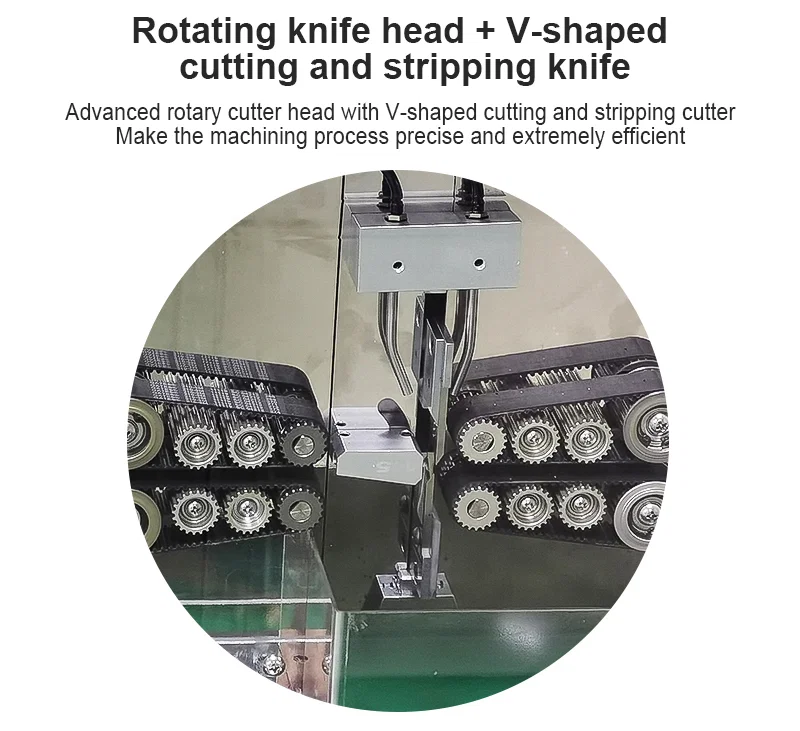

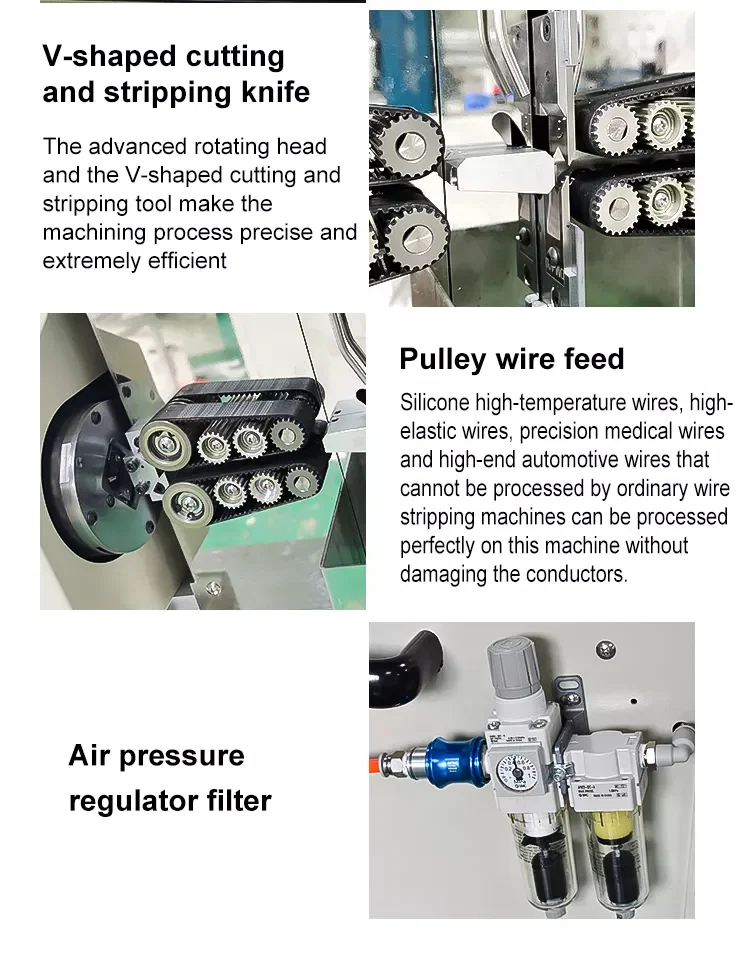

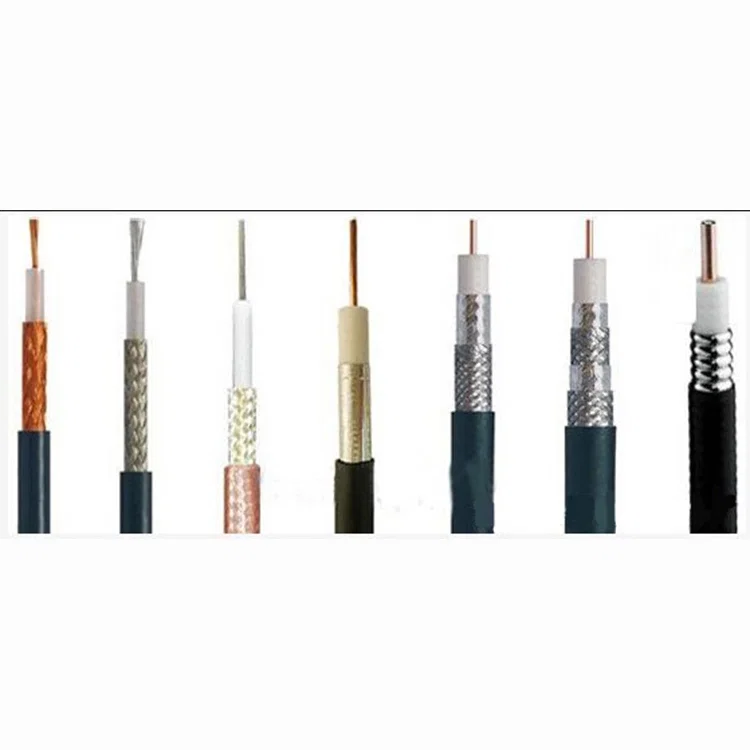

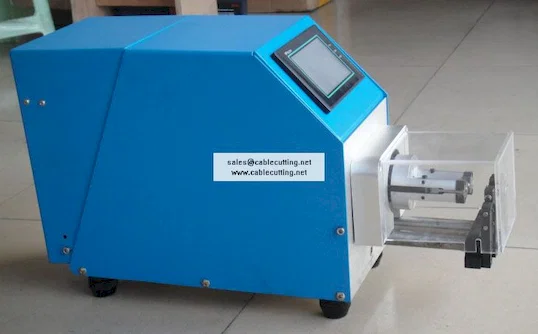

Frontansicht der automatischen Koaxial-Schneid- und Abisoliermaschine mit TouchscreenRotationsmesser-Kopf mit V-förmiger Abisolierklinge zwischen ZahnriemenscheibenDetailansichten von Abisolierklinge, Rollenvorschub und DruckluftreglerSchema der vier Abisolierstufen am Koaxialkabel vom Mantel bis zum LeiterAbisolierte Koaxialkabelmuster mit schwarzem und blauem MantelSieben abisolierte Koaxialkabelenden mit unterschiedlichen Geflechtschirmen
