Koaxial-Schneid- und Abisolierautomat 0,64–4 mm WPM-9800

📅 2025-04-27 👁️ 2,001
  • Produktmodell: WPM-9800

  • Spezifikationen

    Modell: WPM-9800
    Drahtkapazität OD: 0,64-4 mm
    Maximale Abisolierschichten: 8 Schichten
    Abisoliergenauigkeit: ±0,1 mm
    Abschneidelänge: 10 mm-9999 mm
    Stromversorgung: 220 V / 50 Hz, 380W
    Anzeigemodus: 7-Zoll-LCD in Englisch
  • Jetzt anfragen

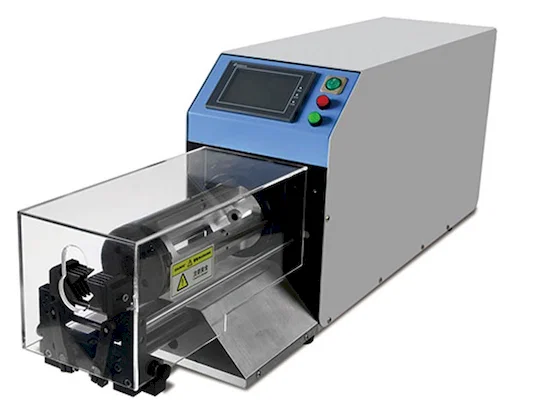

Die WPM-9800 ist eine automatische Schneid- und Abisoliermaschine für Koaxialkabel von 0,64–4 mm Außendurchmesser. Sie öffnet bis zu acht Lagen, schneidet von 10 mm bis 9999 mm und hält die Abisoliergenauigkeit bei ±0,1 mm, bei einer Schnitttiefeneinheit von 0,01 mm. Die Steuerung nutzt ein 7-Zoll-LCD in Englisch, der 380-W-Antrieb läuft mit 220V/50 Hz.

Acht Lagen in einem 4-mm-Rahmen sind die entscheidende Größe: Ein dünnes Koaxialkabel lässt sich über Mantel, Geflecht, Folie, Dielektrikum und Innenisolierung abstufen, ohne das Kabel umzuspannen, und genau dort verliert das Abisolieren von Hand üblicherweise die inneren Lagen. Die minimale Schnittlänge von 10 mm eignet sich für kurze Brücken, die eine riemengetriebene Maschine nicht halten kann. Die Tiefe wird auf 0,01 mm gesetzt und das Abisolierergebnis auf ±0,1 mm gehalten, sodass eine Charge kurzer Leitungen die gleiche freigelegte Leiterlänge behält.

Gegenüber der WPM-9600S nimmt sie dünneres Kabel und mehr Lagen: hier 0,64–4 mm und acht Lagen, dort 0,8–5,5 mm und vier Lagen, und der minimale Schnitt sinkt von 70 mm auf 10 mm. Gegenüber dem Rotationskopf WPM-6806D, der abisoliert, aber nicht auf Länge schneidet, ergänzt die 9800 den Schneidschlitten und den Bereich bis 9999 mm.

Hauptmerkmale

1. Acht Abisolierlagen an Kabel ab 0,64 mm Außendurchmesser, die Mantel, Geflecht, Folie, Dielektrikum und Innenisolierung in einem Zyklus abdecken.

2. Schnittlänge 10–9999 mm, sodass kurze Brücken und lange Strecken auf derselben Maschine entstehen.

3. Abisoliergenauigkeit ±0,1 mm bei einer Schnitttiefeneinheit von 0,01 mm.

4. Das linke Ende wird auf 40 mm abisoliert, das rechte ist unbegrenzt, was am abgehenden Ende ein vollständiges Mantelabziehen erlaubt.

5. Ein 7-Zoll-LCD in Englisch führt die Lagen- und Längenparameter des Laufs.

6. 380-W-Antrieb bei 220V/50 Hz; die Maschine schneidet und isoliert in einem Zyklus statt in zwei Durchgängen.

Technische Daten

ParameterSpezifikation
ModellWPM-9800
MaschinentypAutomatische Schneid- und Abisoliermaschine für Koaxialkabel
Leitungsfähigkeit Außendurchmesser0,64–4 mm
Max. Abisolierlagen8 Lagen
Max. Abisolierung linkes Ende40 mm
Max. Abisolierung rechtes Endeunbegrenzt
Schnittlänge10–9999 mm
Schnitttiefeneinheit0,01 mm
Abisoliergenauigkeit±0,1 mm
Display7-Zoll-LCD, englisch
Stromversorgung220V/50 Hz, 380 W

Anwendungen

— Fertigung von Mikro-Koaxialbrücken: Kabel 0,64–4 mm ab 10 mm geschnitten und über acht Lagen abisoliert.

— Antennen- und HF-Modulleitungen: kurze Schnittlängen mit wiederholbarem Abisolierergebnis von ±0,1 mm.

— Medizinische Bildgebungskabel: dünnes Koaxialkabel auf Länge geschnitten und für einen Miniaturstecker abgestuft.

— Baumgruppenfertigung: kontinuierliche Schneid- und Abisolierausgabe zur Versorgung einer Anschlussstation.

— Mess- und Sensorkoaxialkabel: Geflecht und Folie im selben Lauf auf getrennten Tiefen geöffnet.

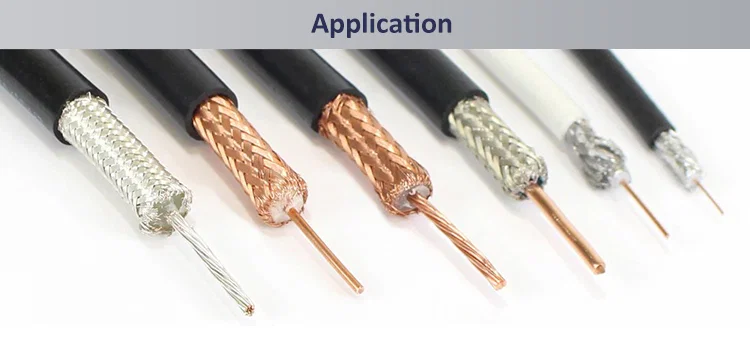

Schneidemaschine auf Ständer mit Kabelvorschub, CE- und ISO-9001-KennzeichnungNahaufnahme abisolierter Koaxialkabelenden mit Kupfergeflecht
