Automatischer Drahtcrimper mit Gehäuseeinführung WPM-5505

Detailed description

Erreichen Sie eine vollständige Automatisierung mit der CE-zertifizierten Maschine zum Einstecken von Drahtcrimpgehäusen

Revolutionieren Sie Ihre Kabelbaummontage mit der CE-zertifizierten vollautomatischen Drahtcrimp- und Gehäuseeinfügemaschine, der ultimativen Lösung zur Maximierung von Effizienz und Präzision. Diese fortschrittliche Maschine, die auch als Wire Crimping Insertion Housing Machine und Automatic Wire Crimping Insertion Housing Machine bekannt ist, integriert nahtlos mehrere komplexe Prozesse in einer einzigen, leistungsstarken Einheit. Vom Schneiden und Abisolieren von Drähten über das Crimpen bis hin zum Einsetzen von Drahtcrimpgehäusen, Verdrillen und Verzinnen rationalisiert dieses All-in-One-System Ihre Produktionslinie und reduziert den manuellen Arbeitsaufwand erheblich. Investieren Sie mit dieser innovativen und zuverlässigen Anlage in die Zukunft Ihrer Drahtverarbeitung.

Über die einzelnen Vorgänge hinaus bietet die Maschine zum Einstecken von Drahtcrimpgehäusen einen vollständig integrierten Arbeitsablauf, der darauf ausgelegt ist, Ihren gesamten Kabelbaumherstellungsprozess zu optimieren, eine gleichbleibende Qualität zu gewährleisten und den Durchsatz zu maximieren.

Hauptmerkmale und Vorteile der Maschine zum Einstecken von Drahtcrimpgehäusen:

1. Vollautomatische Multifunktionalität für unübertroffene Effizienz:

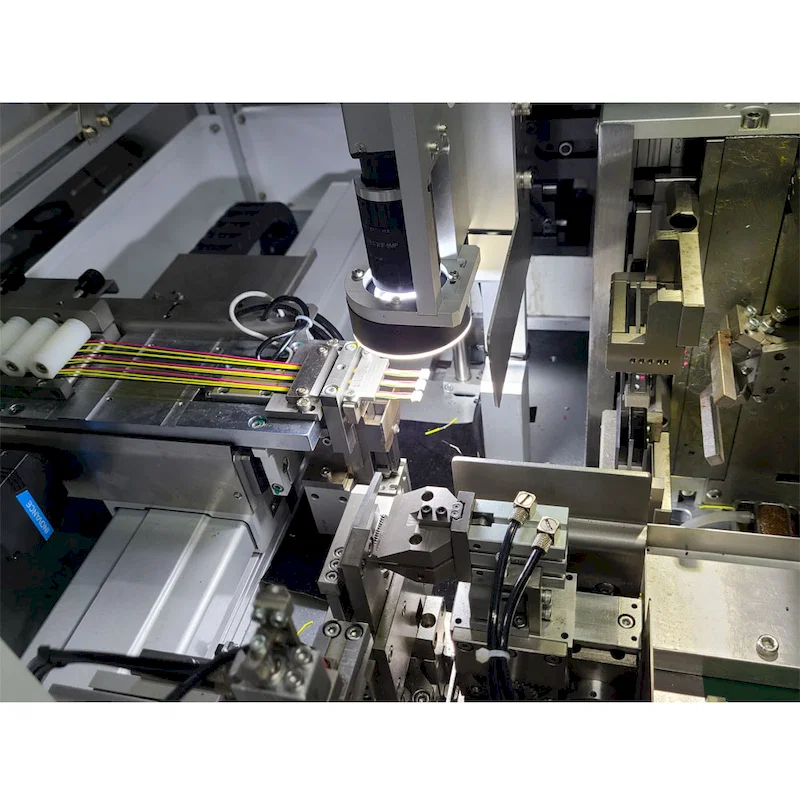

Erleben Sie die vollständige Automatisierung mit dieser vielseitigen Maschine. Die Maschine zum Einstecken von Drahtcrimpgehäusen führt fachmännisch eine Reihe kritischer Vorgänge durch: automatisches Drahtschneiden, präzises Abisolieren, zuverlässiges Crimpen, genaues Einsetzen des Gehäuses, Drahtverdrillen und gleichmäßiges Verzinnen. Diese umfassende Automatisierung beseitigt Engpässe, reduziert die manuelle Handhabung und erhöht Ihre Produktionskapazität drastisch, wodurch ein neuer Standard für eine effiziente Drahtverarbeitung gesetzt wird.

2. Umfassende Verarbeitungsmöglichkeiten für unterschiedliche Kabelbaumanforderungen:

Passen Sie sich mit dieser hochleistungsfähigen Maschine an eine Vielzahl von Kabelbaumanforderungen an. Die Drahtcrimp-Gehäuseeinführmaschine ist für das Schneiden, Abisolieren, Crimpen und Einsetzen von Gehäusen sowie für optionales Verdrillen und Verzinnen innerhalb eines einzigen, optimierten Arbeitsablaufs konzipiert. Ganz gleich, ob Sie eine einfache Drahtvorbereitung oder eine komplexe mehrstufige Verarbeitung benötigen, diese Maschine bietet die Flexibilität und Funktionalität, um Ihre vielfältigen Produktionsanforderungen zu erfüllen.

3. Anpassbare Funktionalität, um Ihren spezifischen Anforderungen gerecht zu werden:

Passen Sie die Maschine mit ihren hochgradig anpassbaren Funktionen genau an Ihre Produktionsanforderungen an. Die Maschine zum Einstecken von Drahtcrimpgehäusen bietet wählbare Funktionen, darunter:

• Einseitiges Schneiden, Abisolieren, Crimpen und Einsetzen des Gehäuses
• Einseitiges Schneiden, Abisolieren, Zwirnen und Verzinnen

Darüber hinaus erstreckt sich die Anpassungsunterstützung auf verschiedene Verarbeitungskonfigurationen, darunter:

• Einseitiges Abisolieren, Crimpen und Einsetzen des Gehäuses; Einendiges Abisolieren
• Zweiseitiges Abisolieren, Crimpen und Einsetzen des Gehäuses
• Kombinierte Funktionen: Einseitiges Abisolieren, Crimpen und Einsetzen des Gehäuses; Einseitiges Abisolieren, Zwirnen und Verzinnen
• Verarbeitung von Drähten gleicher Länge oder Drähten unterschiedlicher Länge

Diese umfangreiche Anpassung stellt sicher, dass die Maschine zum Einstecken von Drahtcrimpgehäusen perfekt konfiguriert werden kann, um Ihre spezifischen Kabelbaumherstellungsprozesse zu optimieren.

4. Robuste Inspektionsfunktionen für garantierte Qualität und Zuverlässigkeit:

Sorgen Sie mit den integrierten Inspektionsfunktionen für eine gleichbleibend hohe Ausgabequalität. Die Maschine zum Einstecken von Drahtcrimpgehäusen verfügt über umfassende Erkennungssysteme, die Folgendes überwachen:

• Kein Draht
• Verknoteter Draht
• Fehlendes Terminal
• Fehlendes Gehäuse
• Alarm bei niedrigem Luftdruck
• Motorische Anomalie

Diese robusten Inspektionsfunktionen garantieren einen reibungslosen Betrieb, minimieren Fehler und stellen sicher, dass nur korrekt verarbeitete Drähte mit dem richtigen Einsetzen des Drahtcrimpgehäuses in Ihrer Produktionslinie ausgeführt werden.

5. Hohe Produktionskapazität für erhöhten Durchsatz:

Steigern Sie Ihre Produktionsleistung erheblich. Die Maschine zum Einstecken von Drahtcrimpgehäusen zeichnet sich durch eine hohe Produktionskapazität aus und verarbeitet 530 - 650 Zyklen pro Stunde. Diese beeindruckende Geschwindigkeit wird bei der gleichzeitigen Verarbeitung mehrerer Kabel erreicht (bis zu 6 Kabel mit je 2 Pins oder 1 Kabel mit 8-12 Pins), was sie zu einer idealen Lösung für Produktionsumgebungen mit hohen Stückzahlen macht und Ihre Rentabilität bei der Automatisierung des Einsetzens von Drahtcrimpgehäusen maximiert.

6. Fortschrittliches Steuerungssystem für nahtlosen Betrieb und Datenmanagement:

Erleben Sie intelligente Automatisierung mit dem programmierbaren SPS-Steuerungssystem. Die Maschine zum Einstecken von Drahtcrimpgehäusen verfügt über ein digital gesteuertes System, das eine präzise Parametereinstellung ermöglicht, die über Dateisysteme verwaltet wird. Der modulare Hardware-Aufbau vereinfacht Materialwechsel und die Fehlerbehebung. Darüber hinaus unterstützt das Gerät die Fernsteuerung über das Internet, ermöglicht die Produktionsüberwachung, Datengenerierung und den Export in Echtzeit und bietet eine beispiellose Steuerung und Datenzugänglichkeit für Ihre Prozesse zum Einsetzen von Drahtcrimpgehäusen.

7. Optionale erweiterte Funktionen für eine verbesserte Qualitätskontrolle:

Verbessern Sie Ihre Qualitätskontrolle mit optionalen erweiterten Funktionen:

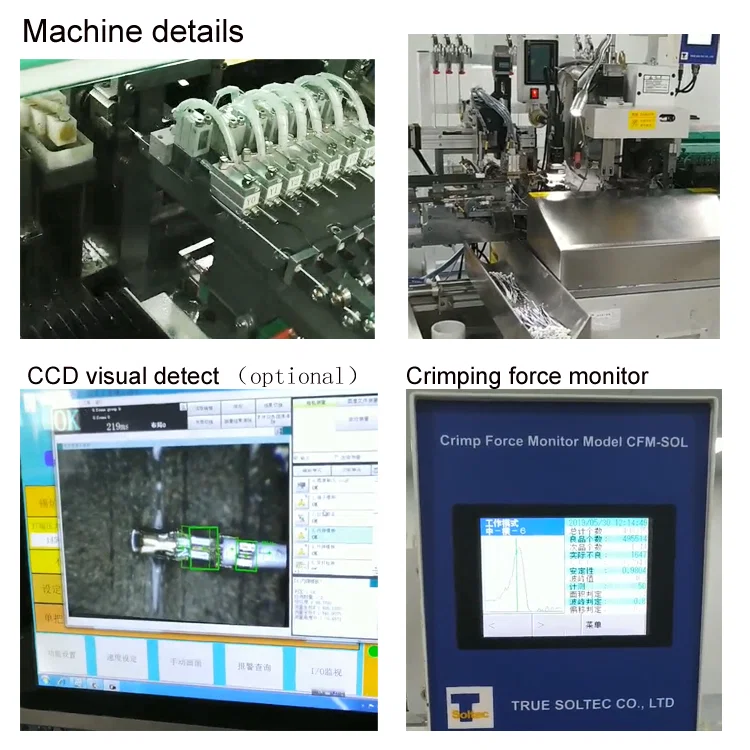

• CCD-Monitor: Zur visuellen Inspektion des Aussehens der Anschlüsse, um die Crimpqualität sicherzustellen.
• Crimpkraft-Monitor: Zur Echtzeitüberwachung und -steuerung der Crimpkraft, um eine gleichbleibende Crimpfestigkeit zu gewährleisten.

Diese optionalen Funktionen für die Drahtcrimpgehäuse-Einführmaschine bieten eine zusätzliche Ebene der Qualitätssicherung für anspruchsvolle Anwendungen.

Technische Daten:

• Modell: Automatische Einend-Crimp-, Gehäuseeinfüge- und Verzinnungsmaschine
• Stromversorgung: AC220V, 1300W
• Standardfunktionen: Schneiden, Abisolieren, Einendiges Crimpen, Einendiges Einsetzen von Gehäusen, Einendiges Halbabisolieren, Verdrillen und Verzinnen
• Optionale Funktionen: CCD-Monitor, Crimpkraft-Monitor
• Inspektionsfunktionen: Kein Draht, verknoteter Draht, fehlende Klemme, fehlendes Gehäuse, Luftdruckalarm, Erkennung von Motoranomalien
• Produktionskapazität: 530 - 650 Zyklen pro Stunde (Verarbeitung von 6 Kabeln mit 2 Pins oder 1 Kabel mit 8-12 Pins)
• Schnittlängenbereich: 30 - 800 mm
• Anwendbare Drahtstärke: 32 - 18 AWG
• Länge des hinteren Abisoliers: 1 - 9 mm (halb oder vollständig abisolierend)
• Verzinnungslänge: 1 - 9 mm
• Erforderlicher Luftdruck: 0,5 MPa
• Abmessungen der Maschine: 3,8 m (Länge) × 1,8 m (Breite) × 2,2 m (Höhe)
• Gewicht der Maschine: 550 KG

Transformieren Sie Ihre Kabelbaumproduktion noch heute mit der Maschine zum Einstecken von Drahtcrimpgehäusen!

Die Maschine zum Einstecken von Drahtcrimpgehäusen ist die intelligente Investition für Unternehmen, die ihre Kabelbaummontagevorgänge optimieren möchten. Erleben Sie unübertroffene Automatisierung, Präzision und Vielseitigkeit in Ihrer Drahtverarbeitung. Kontaktieren Sie uns jetzt, um mehr darüber zu erfahren, wie diese revolutionäre Maschine Ihre Produktionslinie transformieren und Ihnen einen erheblichen Wettbewerbsvorteil auf dem Markt für Lösungen zum Einsetzen von Drahtcrimpgehäusen verschaffen kann!
