Pneumatische Verdrillmaschine für Kabelbäume WPM-19

📅 2025-04-27 👁️ 1,558
  • Produktmodell: WPM-19

  • Spezifikationen

    Modellnummer: WPM-19
    Typ: Automatische Teleskop-Zwirnmaschine
    Luftdruck: 0.15-0.25 MPa/cm²
    Leistung: AC 220 V 50 Hz 10 W
    Drehgeschwindigkeit: 1400 Kreis/s
    Verdrillungslänge: 5-80 mm (150 mm anpassbar)
    Drahtbereich: 0,1-2 m㎡
    Abmessungen: L340×B190×H170 mm
    Gewicht: 12 kg
  • Jetzt anfragen

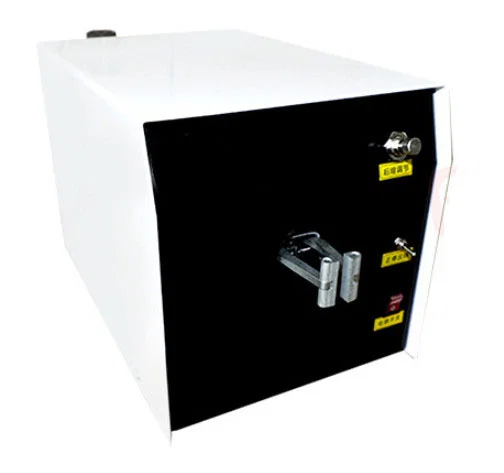

Die WPM-19 ist eine pneumatische Verdrillmaschine für die Kabelbaummontage. Sie spannt ein Leiterende in ein Zweibacken-Futter und dreht es auf eine eingestellte Länge; sie deckt 0,1 bis 2 mm² bei Erdungs-, Geflecht- und Isolierdraht ab, mit einer Verdrilllänge von 5 bis 80 mm und einer Verdrillgeschwindigkeit von 1400 Kreisen pro Sekunde.

Von Hand verdrillt ergeben eine Erdungs- oder Drainleitung eine Schlaglänge und ein Endmaß, die mit dem Bediener und der Drahtcharge schwanken. Die WPM-19 ersetzt die Handbewegung durch einen Kopf mit fester Drehzahl und einen Teleskophub: Die Klemme hält die Isolierung, der Kopf dreht mit konstanter Geschwindigkeit, und das Ende stoppt bei der eingestellten Länge. Die zwei Druckknöpfe an der Frontplatte stellen die Klemmkraft auf die Isolierung ein, sodass eine 0,1-mm²-Leitung nicht von der Klemme für eine 2-mm²-Leitung gequetscht wird.

Die WPM-19 verdrillt nur und hat keine Klingen- oder Abisolierstation, wodurch Klingeneinstellung und angeschnittene Litzen aus dem Verdrillvorgang herausbleiben. Gegenüber den anderen Verdrillgeräten dieser Gruppe hat sie die größte Verdrilllänge (5 bis 80 mm, 150 mm auf Anfrage), den kleinsten Leiterquerschnitt (0,1 mm²) und die höchste Drehzahl; WPM-190 und WPM-191 verbinden Abisolieren und Verdrillen für Leitungen von 1,2 bis 3,0 mm, und die WPM-192 bürstet ein Geflechtschild vor dem Verdrillen.

Hauptmerkmale

1. Einend-Verdrillkopf: Je Takt wird ein Leiter in einem Zweibackenfutter gespannt und verdrillt, ohne Bündelung mehrerer Enden.

2. Leiterbereich 0,1 bis 2 mm², der kleinste Querschnitt dieser Gruppe und der Bereich, in dem Handverdrillen am häufigsten Litzen bricht.

3. Verdrilllänge 5 bis 80 mm serienmäßig, 150 mm auf Anfrage, eingestellt über den Teleskophub statt über die Hand des Bedieners.

4. Pneumatischer Antrieb: Eine Luftversorgung von 1,5 bis 2,5 kg/cm² treibt den Verdrillkopf, ein Stromkreis mit AC 220 V 50 Hz und 10 W übernimmt die Steuerung. Der Luftbetrieb hält den Kopf kompakt und den Takt kurz.

5. Nur Verdrillstation, keine Abisolierfunktion: Das Gerät nimmt vorabisolierte Enden auf, sodass Klingenverschleiß und Klingenspalt das Verdrillergebnis nicht beeinflussen.

6. Klemmung: Zwei verstellbare Druckknöpfe an der Frontplatte stellen die Klemmkraft auf die Isolierung ein. Es wird keine Klinge verwendet, an dieser Station ist also keine Schneide einzustellen oder zu tauschen.

Technische Daten

ParameterSpezifikation
ModellWPM-19
TypAutomatische Teleskop-Verdrillmaschine
Leiterbereich0,1 bis 2 mm²
Verdrilllänge5 bis 80 mm (150 mm anpassbar)
Verdrillgeschwindigkeit1400 Kreise/s
Luftdruck1,5 bis 2,5 kg/cm²
LeistungAC 220 V 50 Hz, 10 W
AbmessungenL340 x B190 x H170 mm
Gewicht12 kg
AbisolierenNicht enthalten

Anwendungen

— Kabelbaummontage: Erdungs- und Drainleitungen, das abisolierte Ende auf feste Länge verdrillt, bevor es verzinnt oder in einen Ringkabelschuh gecrimpt wird.

— Abschluss von Geflecht- und Schirmkabeln: Das freiliegende Schirmende nach dem Bürsten zu einem verdrillten Pigtail zusammengefasst, vor der Montage von Hülse oder Rückwandgehäuse.

— Schalttafel- und Schaltanlagenverdrahtung: Geräteleitung 0,5 bis 2 mm², verdrillte Enden für Schraub- und Federklemmen.

— Automobil- und Geräte-Kabelbaumlinien: kurze Erdungsleitungen, eine Verdrilllänge über die Charge gehalten statt je Bediener schwankend.

— Sensor- und Messleitungen: Drainadern 0,1 bis 0,5 mm², bei niedriger Klemmkraft verdrillt, um Litzenbruch am Isolierschnitt zu vermeiden.
