Der WPM-5-40 ist eine halbautomatische Maschine, die vorkonfektionierte Aderendhülsen auf BVR-Draht von 0,5 bis 4,0 mm² abisoliert, verdreht und crimpt, mit 2,5 s pro Klemme. Der Crimp ist vierkantig und wird von einem pneumatischen Kopf unter elektronischer Steuerung geformt; der Zyklus startet entweder über den automatischen Auslöser oder über die Handbedienung am HMI.
Handcrimpzangen hängen von der Greifkraft ab, sodass die Crimphöhe über eine Schicht driftet und eine lose Hülse erst im Zugversuch auffällt. Beim 5-40 schließt der Kopf auf allen vier Seiten der Hülse auf eine feste Tiefe, und die Luft dahinter wird am Regler auf 0,6–0,8 MPa eingestellt statt von der Hand des Bedieners. Die Isolierung wird im selben Zyklus abgezogen, sodass das Litzenende nicht zweimal angefasst wird.
Der WPM-KAC05B ist die vollautomatische Alternative: Er nimmt lose Hülsen aus einem Vibrationswendelförderer und läuft mit einem 1,5-s-Zyklus auf 0,5–4 mm² hartem und 0,5–2,5 mm² weichem Draht. Der 5-40 eignet sich für Betriebe, die die Hülsengröße mehrmals täglich wechseln, da der Bediener den Draht zuführt und kein Förderer für jede Größe neu eingestellt werden muss.
Hauptmerkmale
1. Zykluszeit: 2,5 s pro Klemme, mit Abisolieren, Verdrehen und Crimpen im selben Zyklus.
2. Crimpform: vierkantig, schließend auf allen 4 Seiten der Hülse statt auf zwei.

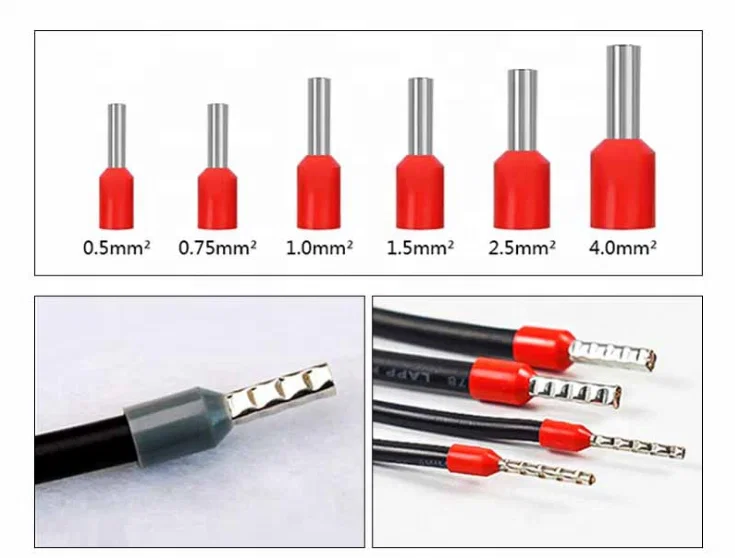

3. Drahtbereich: BVR 0,5, 0,75, 1,0, 1,5, 2,5 und 4,0 mm².
4. Pneumatik: 0,6–0,8 MPa Versorgung mit zwei Manometern an der Frontplatte, eines für den Crimpkreis und eines für den Zuführkreis.
5. Steuerung: HMI-Touchscreen mit elektronischer und pneumatischer Steuerung; automatischer Auslöser oder Handbetrieb.
6. Gehäuse: Stahlgehäuse 350×450×400 mm, 40 kg, mit Not-Aus oben links am Panel.
Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | WPM-5-40 |
|---|
| Maschinentyp | Halbautomatische Aderendhülsen-Abisolier- und Crimpmaschine |
|---|
| Geeigneter Draht | BVR 0,5, 0,75, 1,0, 1,5, 2,5, 4,0 mm² |
|---|
| Crimpform | Vierkantcrimp |
|---|
| Zykluszeit | 2,5 s |
|---|
| Steuerungsart | HMI, elektronische Steuerung, pneumatische Steuerung |
|---|
| Betriebsart | Automatischer Auslöser / Handbetrieb |
|---|
| Luftversorgung | 0,6–0,8 MPa |
|---|
| Stromversorgung | AC 220 V, 50/60 Hz |
|---|
| Betriebstemperatur | 10–25 °C |
|---|
| Arbeitsluftfeuchte | 30–80 %RH |
|---|
| Abmessungen | 350×450×400 mm |
|---|
| Gewicht | 40 kg |
|---|
Anwendungen
— Schaltschrankbau: BVR 0,5–4 mm² mit farbcodierten Aderendhülsen, crimpen vor der Klemmenverdrahtung.
— Schaltschränke für Werkzeugmaschinen und Verpackungsanlagen: flexible mehradrige Leitung, Hülsencrimp an PLC- und Relaisklemmen.
— Geräte- und HLK-Kabelbaum: 0,5–2,5 mm² Leitungen an Steckklemmenleisten.
— Bahn- und Signaltechnik: Aderendhülsen auf 1,0–4,0 mm² Draht an Klemmenleisten.
— Schaltschrankbauer, die nach Aderendhülsen-Praxis auf 0,5–4 mm² arbeiten, wo die Crimphöhe über eine Charge wiederholbar sein muss.
