Programmierbare Bandwickelmaschine 4500 U/min WPM-303X

📅 2025-04-27 👁️ 236
  • Produktmodell: WPM-303X

  • Spezifikationen

    Modellnummer: WPM-303A
    Verwendung: Kabelbaum Bandwicklung
    Garantie: 1 Jahr
    Arbeitsmodus: Vollwicklung, Punktwicklung, mehrteilige Wicklung
    Luftzufuhr: 0,4-0,8 MPa
    Wickellänge: Unbegrenzt
    Wicklung Drahtdurchmesser: ≤40 mm, kundenspezifisch
    Bandrollenspezifikation: Innen D38/32 mm, Außen
  • Jetzt anfragen

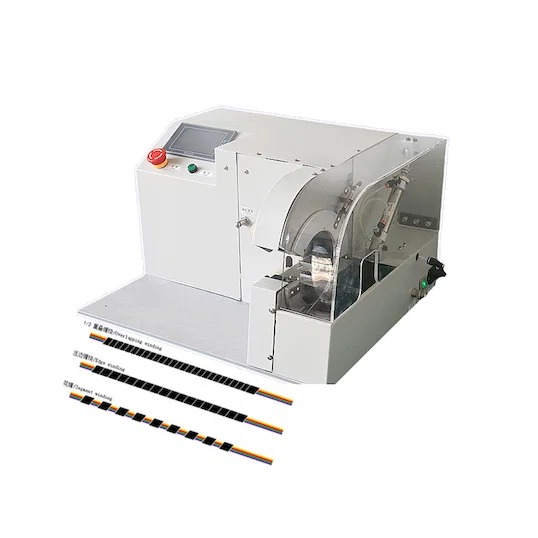

Die WPM-303X ist eine programmierbare Bandwickelmaschine mit parametergeführtem Kopf: Wickellänge unbegrenzt, Wickeldichte numerisch vorgegeben, Spindeldrehzahl bis 4.500 U/min einstellbar. Wo eine mechanische Bandagiermaschine über Getriebe oder Anschläge eingestellt wird, wird diese Maschine über Zahlenwerte eingestellt.

Sie verarbeitet Bandtypen, die eine Maschine mit fester Spannung nur schwer beherrscht: PVC, beflocktes Band, Gewebeband, Hochtemperaturband, Glimmer und Keramik. Jeder Typ verlangt eine andere Wickeldichte, und die 303X stellt diese aus dem Programm ein statt über eine mechanische Verstellung.

Das Innenloch der Rolle beträgt standardmäßig Φ38, mit Φ32 und Φ76 als Option, sodass handelsübliche Rollen ohne Adapter passen. Die Maschine misst 560 × 500 × 350 mm bei 48 kg netto und wird in einem Export-Holzkasten geliefert.

Hauptmerkmale

1. Spindeldrehzahl bis 4.500 U/min, einstellbar: schnell auf geraden Strecken, langsamer an Abzweigen.

2. Wickeldichte numerisch vorgegeben, nicht über einen mechanischen Anschlag.

3. Wickellänge unbegrenzt, die Maschine begrenzt die Kabelbaumlänge nicht.

4. Verarbeitet PVC, beflocktes Band, Gewebeband, Hochtemperaturband, Glimmer- und Keramikband.

5. Standard-Bohrung Φ38, mit Φ32 und Φ76 für andere Rollen.

6. 48 kg, 560 × 500 × 350 mm: Tischgerät, Lieferung im Export-Holzkasten.

Technische Daten

ParameterSpezifikation
ModellWPM-303X
FunktionProgrammierbare Bandwickelmaschine
WickellängeUnbegrenzt
WickeldichteEinstellbar über Maschinenparameter
Innenloch der RolleStandard Φ38 (Φ32, Φ76 verfügbar)
Drehzahl der HauptmaschineEinstellbar, bis 4.500 U/min
Geeignete BänderPVC, beflockt, Gewebe, Hochtemperatur, Glimmer, Keramik
SpannungAC 220 V / DC 24 V, 50/60 Hz (110 V optional)
Abmessungen560 × 500 × 350 mm
Nettogewicht48 kg
VerpackungExport-Holzkasten, 630 × 600 × 510 mm
Bruttogewicht63 kg

Anwendungen

— Bandagieren von Kabelbäumen mit Hochtemperatur- oder Glimmerband auf motornahen Strecken.

— Wickeln von Keramik- und Gewebeband, bei dem ein Kopf mit fester Spannung durchrutscht.

— Lange Kabelbäume, da die Wickellänge nicht begrenzt ist.

— Werkstätten, die mehrere Bandtypen auf einer Maschine verarbeiten.

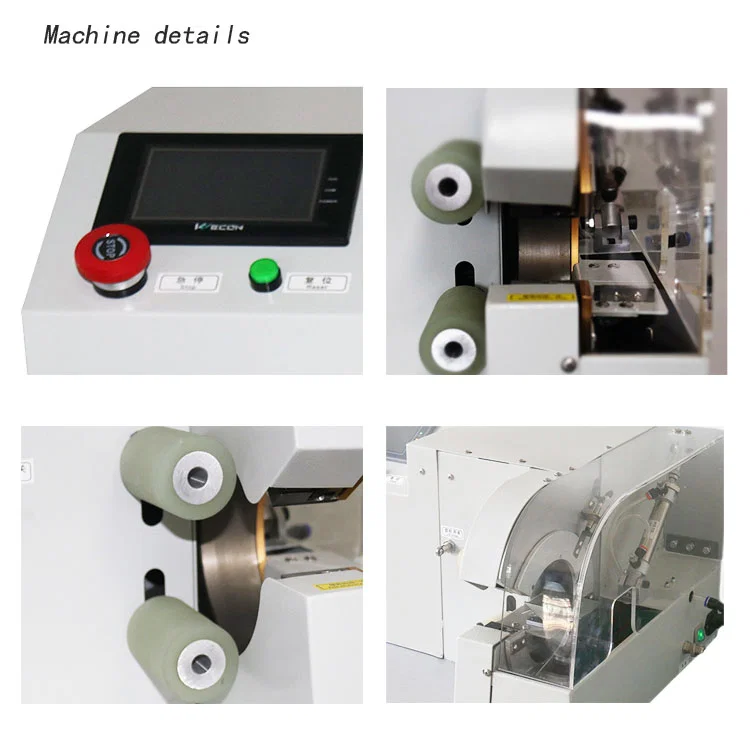

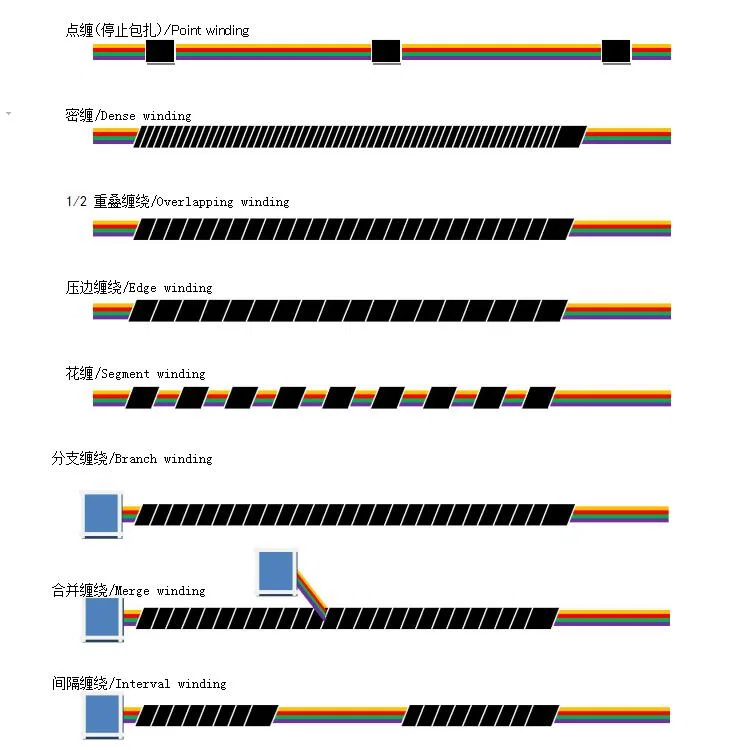

Details der WPM-303X: Touchscreen, Bandrollen und Schneidkopf in NahaufnahmeSchema mit acht Bandwickelmustern, darunter dicht, Rand, Segment und Zusammenführung
