Halbautomatische USB-Stecker-Lötmaschine 205H
Produktmodell: 205H
Spezifikationen
Modell: 205HSpannung: AC110-220VLeistung: 150WKapazität: 600-800 Stück/hLötmaterial: ZinndrahtGewicht: 9 kgAbmessungen: 400*300*300 mm- Jetzt anfragen

Der 205H ist eine halbautomatische Stecker-Lötmaschine auf einem Strangpressprofil aus Aluminium, zum Anschließen von USB-, Type-C- und Micro-USB-Steckern an konfektionierte Kabelenden. Die Leistung ist mit 600-800 Stück/h aus einem 150-W-Lötkolben bei AC110-220V angegeben, das komplette Gerät wiegt 9 kg auf einer Grundfläche von 400 x 300 x 300 mm. Die Beschickung erfolgt von Hand; Lötweg und Vorrichtungsposition werden an der Maschine eingestellt.

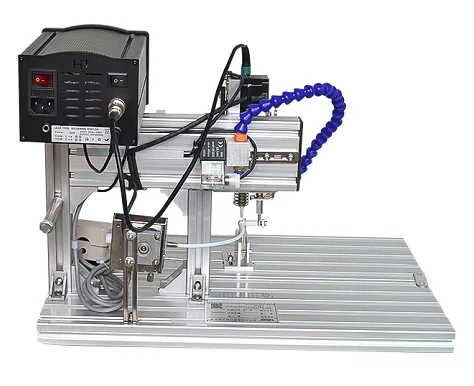

Die Schwäche eines geschwenkten Handlötkolbens ist, dass die Spitze nie zweimal an derselben Stelle landet, und an einem kleinen USB-Gehäuse zeigt sich das als Brücke am einen und als offener Pin am nächsten Teil. Beim 205H läuft der Lötkopf auf einem Linearführungsschlitten am Portal, wobei Anschlagringe am Schlitten bestimmen, wie weit die Spitze absenkt; ein Handhebel links am Gestell taktet den Kopf nach unten. Der Vorrichtungsblock ist auf einem genuteten Aluminiumbett verschraubt, sodass er für eine andere Steckerbreite versetzt und neu geklemmt werden kann, ohne eine neue Platte zu fertigen. Das Lötsteuergerät ist am Gestell montiert, mit der Lötkolbenbuchse an der Front, sodass die Kabelstrecke kurz bleibt.
205H und WPM-USB08 teilen dasselbe 150-W-Heizelement und dieselbe Angabe von 600-800 Stück/h, die Wahl zwischen beiden ist mechanisch: Der 205H ist die 9-kg-Ausführung im Aluminiumprofil mit Hebelbetätigung und genutetem Bett zum Versetzen der Vorrichtung, während der WPM-USB08 einen Fußschalter ergänzt und die Steckerliste auf DC-, RCA-, BNC- und LED-Chip-Teile erweitert. Keiner der beiden schneidet oder isoliert Kabel ab; dieser Schritt gehört zum automatischen JW-SD01, der Abisolieren, Löten und Abziehen bei 1200-1500 Stück/h kombiniert.
1. 600-800 Stecker pro Stunde aus einem 150-W-Heizelement bei einphasiger Versorgung mit AC110-220V.
2. Der Kopf läuft auf einem Linearführungsschlitten an einem Aluminium-Strangpressportal, sodass die Absenkung geführt und nicht von Hand geschwenkt wird.
3. Anschlagringe am Schlitten legen die Absenkposition der Spitze fest; nach einem Vorrichtungswechsel wird dieselbe Tiefe durch erneutes Klemmen am Ring wiederhergestellt.
4. Das genutete Aluminiumbett nimmt den Vorrichtungsblock an jeder Position seiner Länge auf, was unterschiedliche Steckerbreiten ohne neue Grundplatte abdeckt.
5. Separates Lötsteuergerät am Gestell, mit der Lötkolbenbuchse an der Frontblende und der Temperatureinstellung am Gerät statt an der Spitze.
6. 9 kg Gesamtmasse auf 400 x 300 x 300 mm halten das Gestell bei Hebelbetätigung auf einer Werkbank stabil.
| Parameter | Spezifikation |
|---|---|
| Modell | 205H |
| Maschinentyp | Halbautomatische USB-Stecker-Lötmaschine |
| Spannung | AC110-220V |
| Leistung | 150 W |
| Kapazität | 600-800 Stück/h |
| Lotwerkstoff | Lötdraht |
| Gewicht | 9 kg |
| Abmessungen | 400 x 300 x 300 mm |

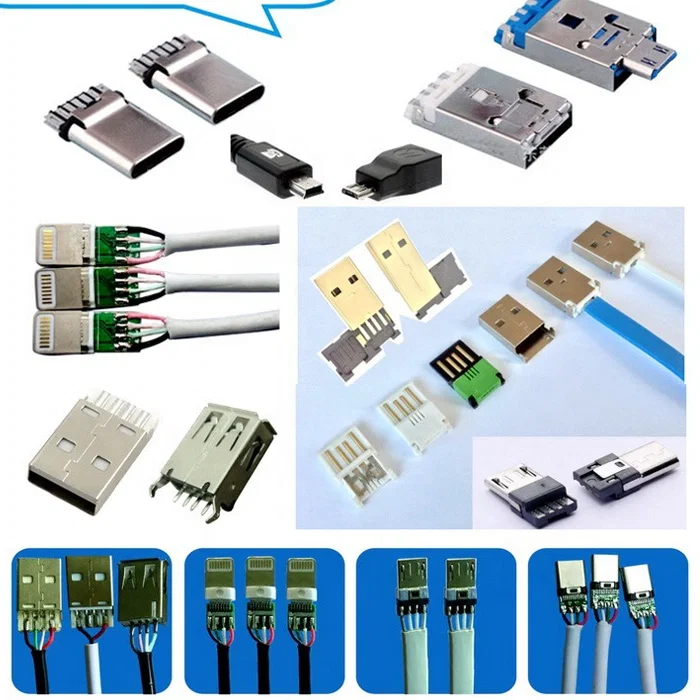

| Steckerabdeckung | USB, Type C, Micro USB |
— Konfektion von USB-2.0- und 3.0-Kabeln: Löten von Steckergehäusen an vier- und fünfadrige Kabelenden.
— Fertigung von Type-C-Ladekabeln: Abschluss von Gehäuse und Pins an feindrähtigen Leitern.
— Zubehörlinien für Micro-USB: Löten kurzer Adapter- und OTG-Kabel in Seriengrößen unterhalb der Laufmenge der Automatik.
— Reparatur und Nacharbeit in der Unterhaltungselektronik: Austausch eines beschädigten Steckers an einem vorhandenen Kabel mit wiederholbarer Verbindungshöhe.
— Lohnkabelbaumfertigung: eine zweite Lötwärke für USB-Arbeiten neben einer bestehenden Linie.
