Pneumatischer Abisolierer bis 35 mm² WPM-0.5-30

📅 2025-04-27 👁️ 1,086
  • Produktmodell: WPM-0.5-30

  • Spezifikationen

    Modellnummer: WPM-0.5-30
    Drahtstärke: bis 35 mm²
    Bandlänge: bis 30 mm
    Messertyp: Universelle V-Messer
    Klingenwechsel: nicht erforderlich
    Antrieb: pneumatisch
    Anwendung: einadrige Drähte und Innendrähte mehradriger Kabel
  • Jetzt anfragen

Der WPM-0.5-30 ist ein pneumatischer Tischabisolierer für Einzeladern und die Innenleiter mehradriger Kabel bis 35 mm², mit einer Abisolierlänge bis 30 mm. Ein universelles V-Klingenpaar deckt den gesamten Bereich ohne Klingenwechsel ab.

Abisolierer mit Klingenwechsel kosten bei jedem Querschnittwechsel Zeit: Die Klinge wird auf den Leiterdurchmesser eingestellt, der Spalt an einem Reststück geprüft, und eine zu tief gesetzte Klinge kerbt das Kupfer. Der WPM-0.5-30 schließt ein V-Klingenpaar auf der Isolierung und lässt den V-Mund dem Leiterdurchmesser folgen, sodass dieselben Klingen von der dünnen Steuerleitung bis zum 35-mm²-Kabel arbeiten. Ein Sensor am Einlauf startet den Zyklus beim Einführen der Leitung, wodurch beide Hände das Kabel halten und die Abisolierlänge einstellen können.

Der WPM-0.5-10MM2 deckt 0,5-10 mm Leiterdurchmesser nach demselben Prinzip ohne Klingenwechsel ab, und der WPM-5-150MM2 ist ein reines Schneidgerät für Kabel von 5-150 mm². Der WPM-0.5-30 ist der Abisolierer der mittleren Leistungsklasse: 35 mm² Kapazität, 30 mm maximale Abisolierlänge und ein Tischgehäuse mit integriertem Druckluftregler, für Kabelbaumwerkstätten, die Innenleiter ebenso wie Einzeladern abisolieren.

Hauptmerkmale

1. Ein universelles V-Klingenpaar isoliert Leiter bis 35 mm² ohne Klingenwechsel ab, wobei der V-Mund über den Bereich dem Leiterdurchmesser folgt.

2. Abisolierlänge bis 30 mm, an der Maschine eingestellt, für Einzeladern und Innenleiter mehradriger Kabel.

3. Ein Sensortaster am Leitereinlauf startet den Abisolierzyklus beim Einführen, sodass der Bediener das Kabel mit beiden Händen hält.

4. Der pneumatische Zylinderantrieb ergibt einen wiederholbaren Klingenhub unabhängig von der Kraft des Bedieners, ohne Motorwärme am Arbeitsplatz.

5. Ein integrierter Filterregler mit Manometer an der Gehäuseseite stellt den Arbeitsdruck an der Maschine ein.

6. Das Tischgehäuse hat eine V-Einführführung an der Front und eine Abdeckung über dem Klingenbereich, passend neben einem Kabelbaumbrett.

Technische Daten

ParameterSpezifikation
ModellWPM-0.5-30
MaschinentypPneumatischer Mehrader-Abisolierer, ohne Klingenwechsel
LeiterquerschnittBis 35 mm²
AbisolierlängeBis 30 mm
KlingentypUniverselle V-Klingen, kein Wechsel erforderlich
BetriebPneumatischer/elektrischer Antrieb mit Sensortaster
AnwendungEinzeladern und Innenleiter mehradriger Kabel
Geeignete BranchenTelekommunikation, Fahrzeugbau, Elektrotechnik
Klingenausführung2 universelle V-Backen, kein Wechsel erforderlich

Anwendungen

— Fahrzeugkabelbaum: Innenleiter mehradriger Kabel, vor dem Crimpen der Kontakte abisoliert.

— Telekommunikation: Anschluss- und Rangierleiter, für den Abschluss in Verteilern abisoliert.

— Schaltschrankbau: Einzeladern bis 35 mm², vor dem Aufbringen von Aderendhülsen und Kabelschuhen abisoliert.

— Batteriepacks der neuen Energietechnik: Enden flexibler Batterieleitungen, für Sammelschienen- und Steckermontage abisoliert.

— Gerätefertigung: Leiter von Anschlussleitungen, für Klemmenleisten und Erdungsbolzen abisoliert.

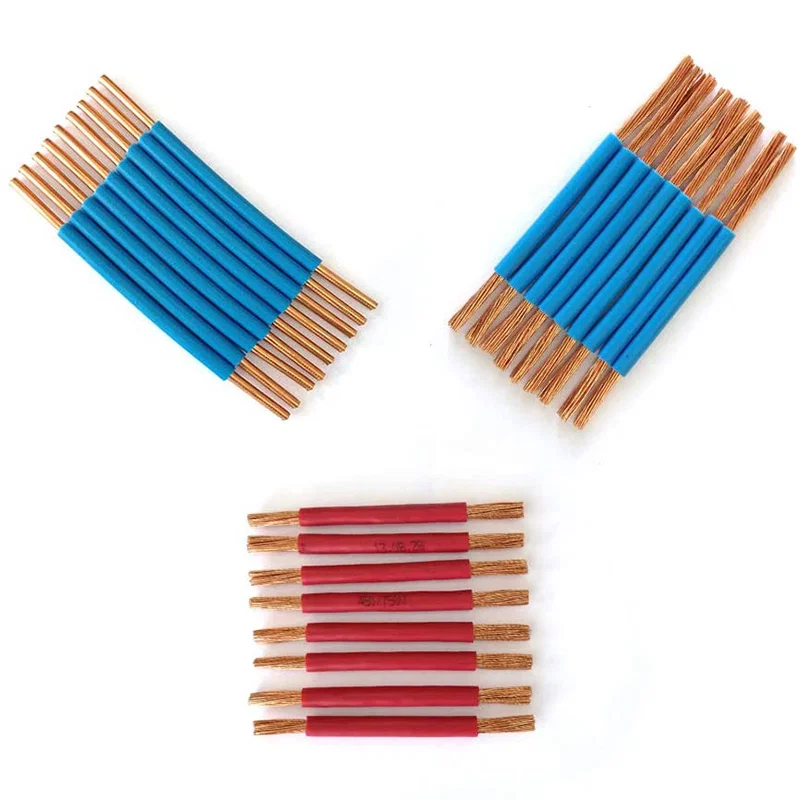

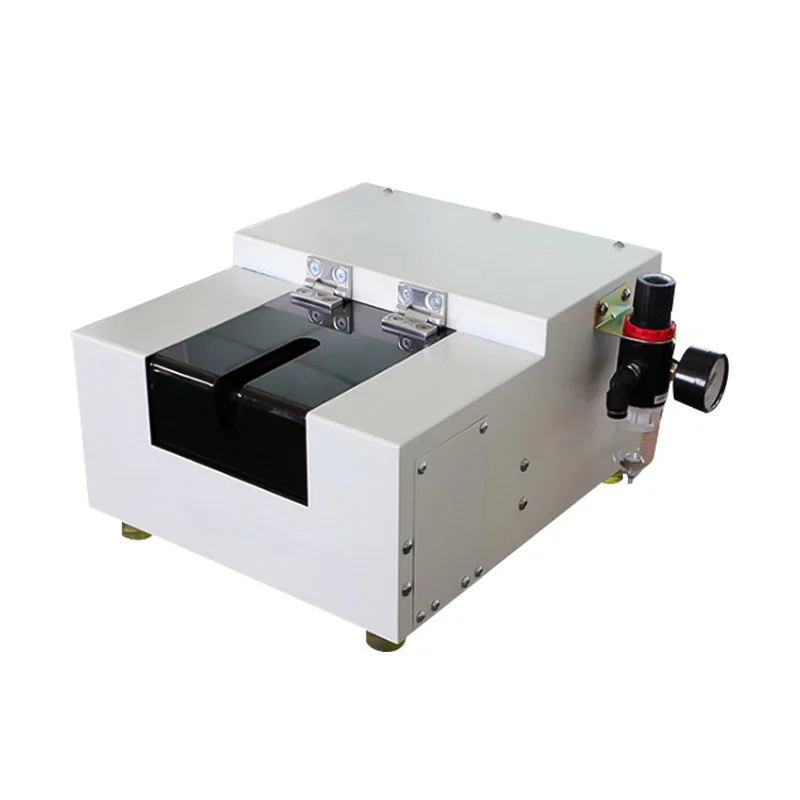

Pneumatischer Kabelabisolierer WPM-0.5-30, weißes Gehäuse mit schwarzer Kopföffnung und ReglerAbisolierte Leitermuster mit blauer und roter Isolierung und freiliegenden Kupferenden
