OTP-Horizontal-Crimpwerkzeug für JST-Maschinen JW-AP11

📅 2025-04-27 👁️ 1,789
  • Produktmodell: JW-AP11

  • Spezifikationen

    Modus: Horizontal
    Anwendung: OTP-Anschlüsse
    Technologie: Hochfrequenz
    Geräuschpegel: Gering
    Präzision: Hoch
  • Jetzt anfragen

JW-AP11 ist ein OTP-Horizontal-Crimpwerkzeug für JST-Klemmen-Crimpmaschinen, das OTP-U-förmige Open-Barrel-Klemmen an einer horizontalen Applikatorstation verarbeitet. Das Werkzeug wird als eine Einheit mit Amboss, Crimpeinsatz und Zuführspur auf einer gemeinsamen Grundplatte geliefert und anstelle des ersetzten Werkzeugs auf dem Stationstisch montiert.

Der Stößel schließt horizontal über die Hülse, und das Band wird über eine Spur auf Bettniveau getaktet, wobei ein gefederter Zuführarm den Takt von der Seite mitgeht. Das hält das Band zwischen den Crimps unter Spannung und lässt die Werkzeugfront offen, sodass Hülsen- und Isolierposition vor dem Niedergang des Stößels geprüft werden können. Der Werkzeugkörper ist ein einzelner Block, der Amboss, Crimpeinsatz und Spur trägt, mit den Stellern auf der Blockstirnseite.

Es passt als Ersatzwerkzeug auf eine vorhandene Applikatorstation von JST-Maschinen und als horizontales Werkzeug dort, wo dieselbe Klemme auch auf einer vertikalen Presse läuft und beide Stationen eine Crimpreferenz halten müssen.

Hauptmerkmale

1. OTP-Horizontalform, bei der der Stößel über die Hülse schließt und das Klemmenband auf Bettniveau getaktet wird.

2. U-förmiger Sitz für Open-Barrel-Klemmen, abgestimmt auf OTP-Klemmen.

3. Gefederter Zuführarm und gekrümmte Einlaufrinne, die das Trägerband in die Crimpposition führen.

4. Stellschrauben an der Stirnseite des Werkzeugblocks für Crimphöhe und Isoliercrimp, erreichbar ohne Ausbau des Werkzeugs.

5. Montagemuster für die Applikatorstation der JST-Klemmen-Crimpmaschine.

6. Werkzeugkörper, Amboss und Spur auf einem Grundblock, sodass das Werkzeug als Einheit aus- und eingebaut wird.

Technische Daten

ParameterSpezifikation
ModellJW-AP11
BetriebsartHorizontales Crimpen
WerkzeugtypOTP-Applikatorwerkzeug, U-förmig
KompatibilitätJST-Klemmen-Crimpmaschinen
KlemmentypOTP-U-Klemmen
PositionierungHochfrequente elektronische Feinpositionierung
GeräuschGeräuscharmer Betrieb
EnergieStromsparend

Anwendungen

— JST-Klemmen-Crimpmaschinen mit OTP-U-förmigen Open-Barrel-Klemmen.

— Horizontale Applikatorstationen in der Kabelbaummontage.

— Ersatz eines verschlissenen horizontalen OTP-Werkzeugs unter Weiterverwendung von JST-Grundplatte und Stößeladapter.

— Linien, die dieselbe Klemme auf einer horizontalen und einer vertikalen Presse fahren.

— Kurze Serien, bei denen die offene Werkzeugfront die Prüfung jedes Crimps an Ort und Stelle erlaubt.

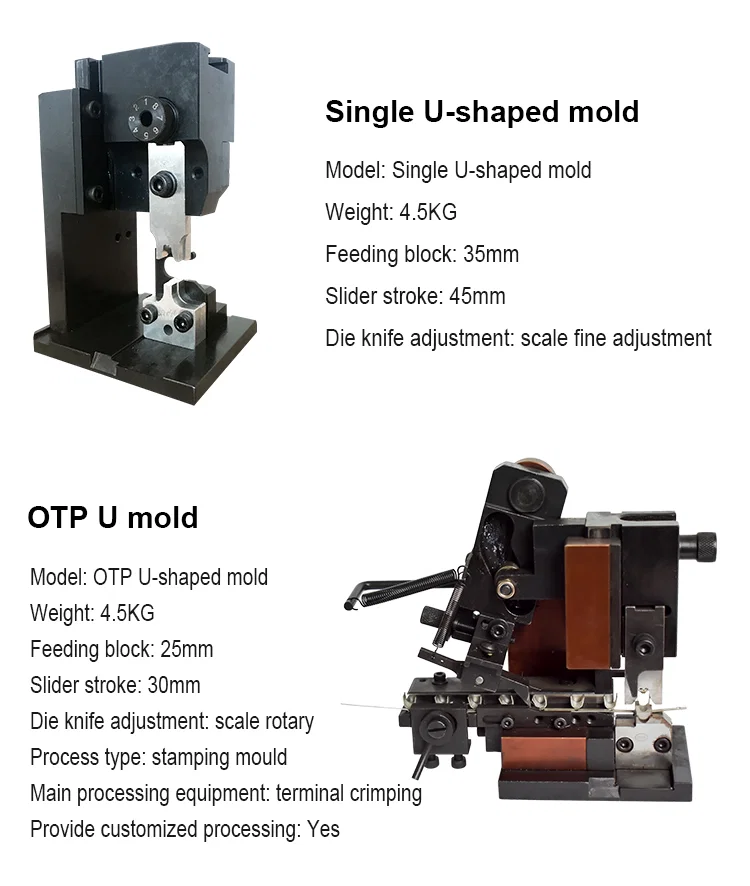

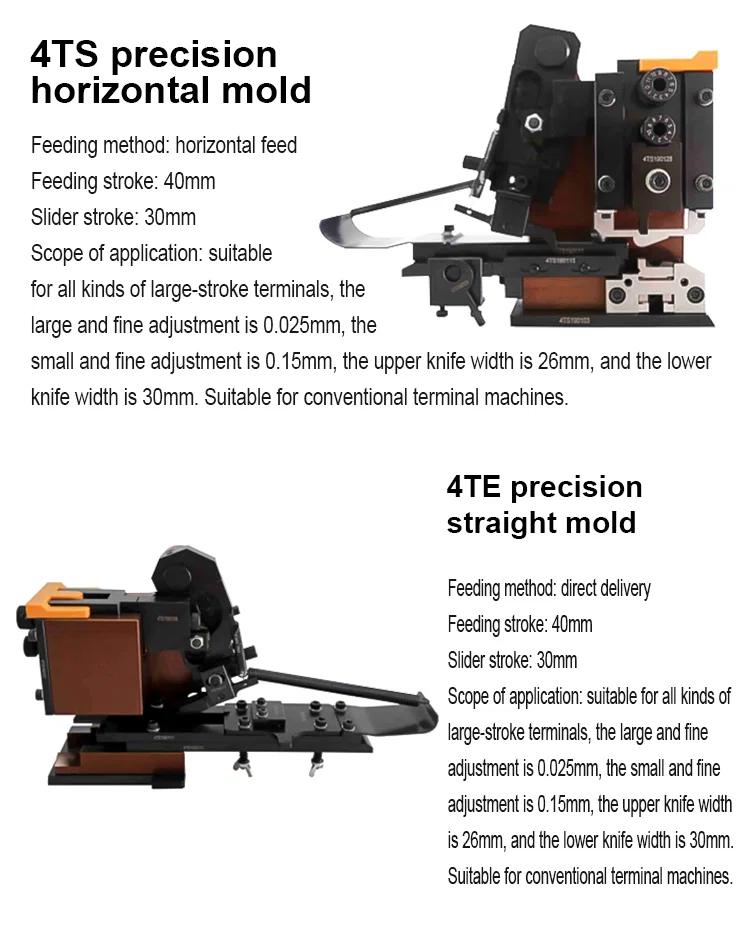

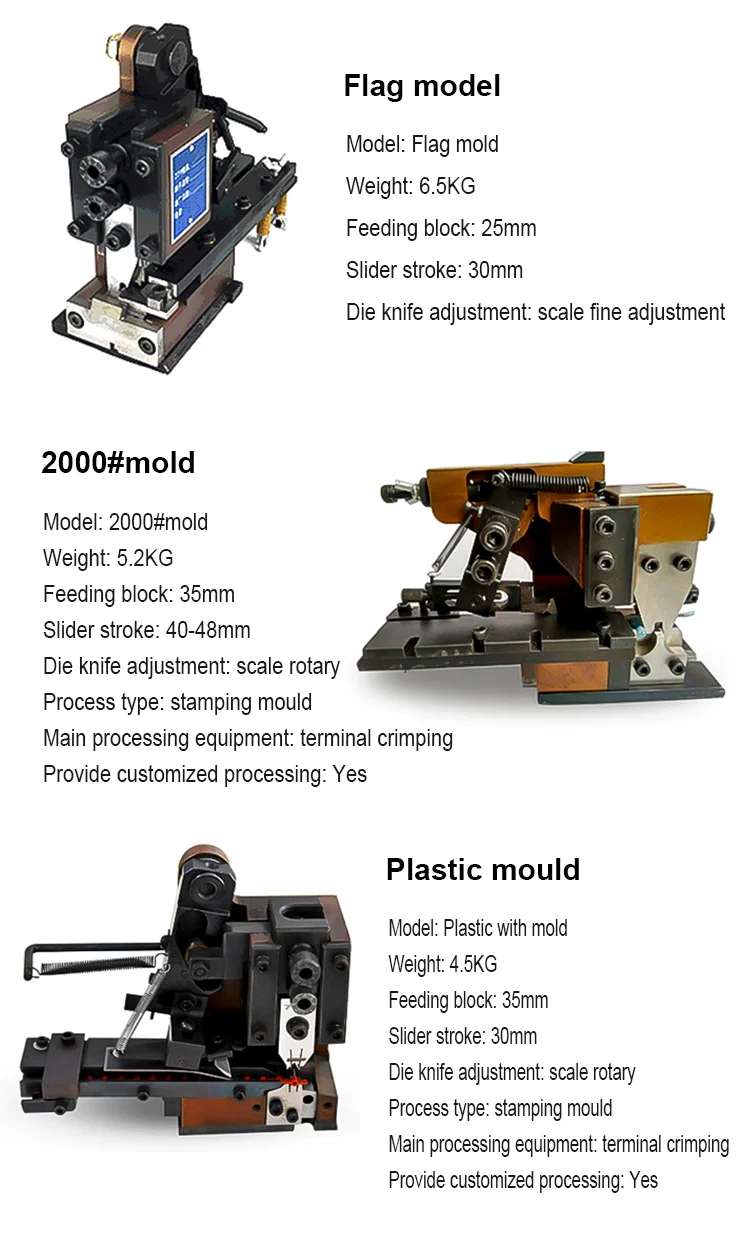

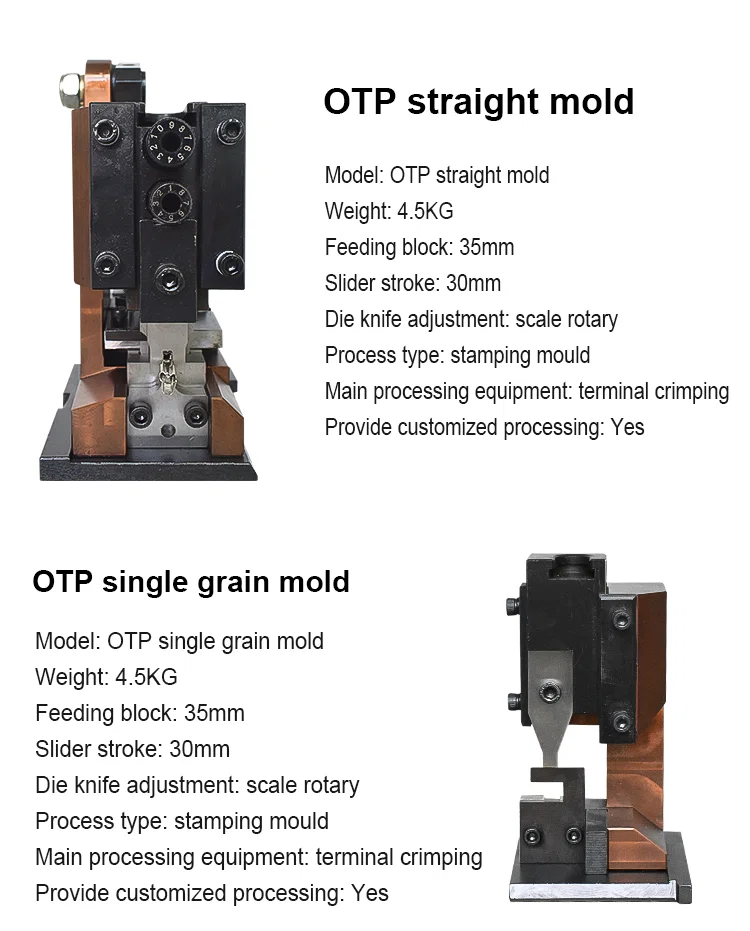

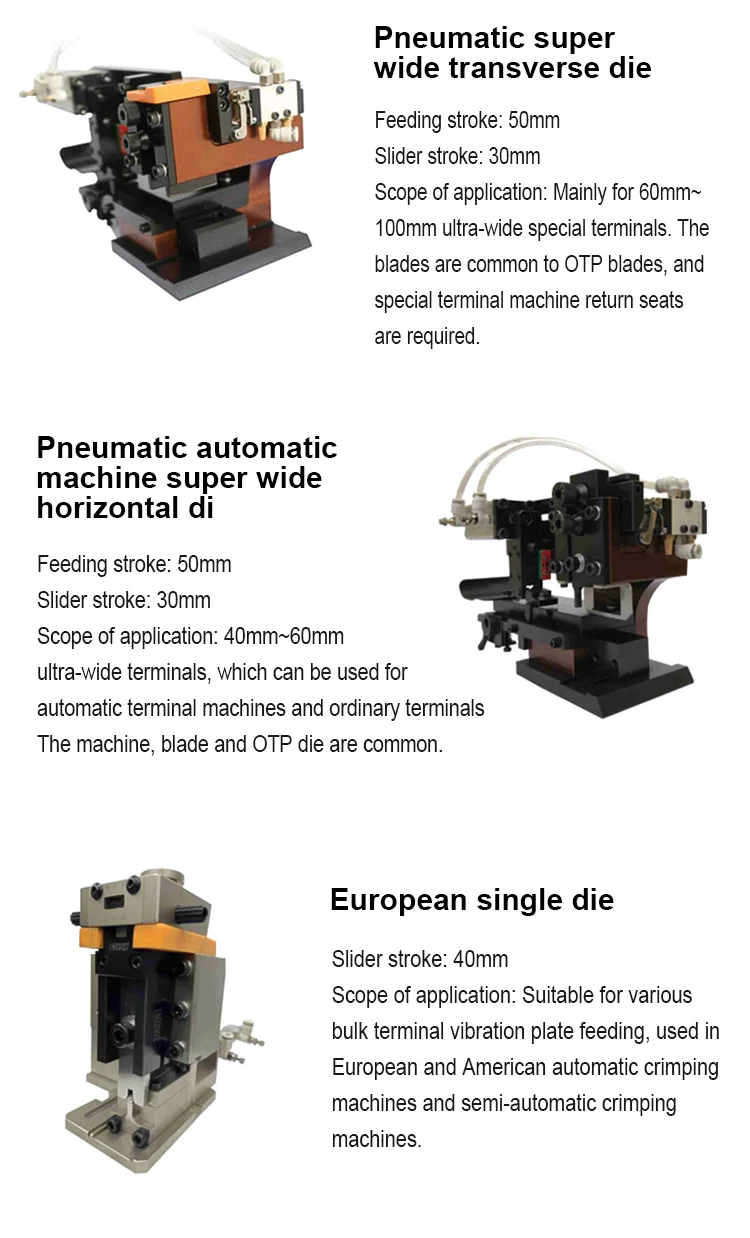

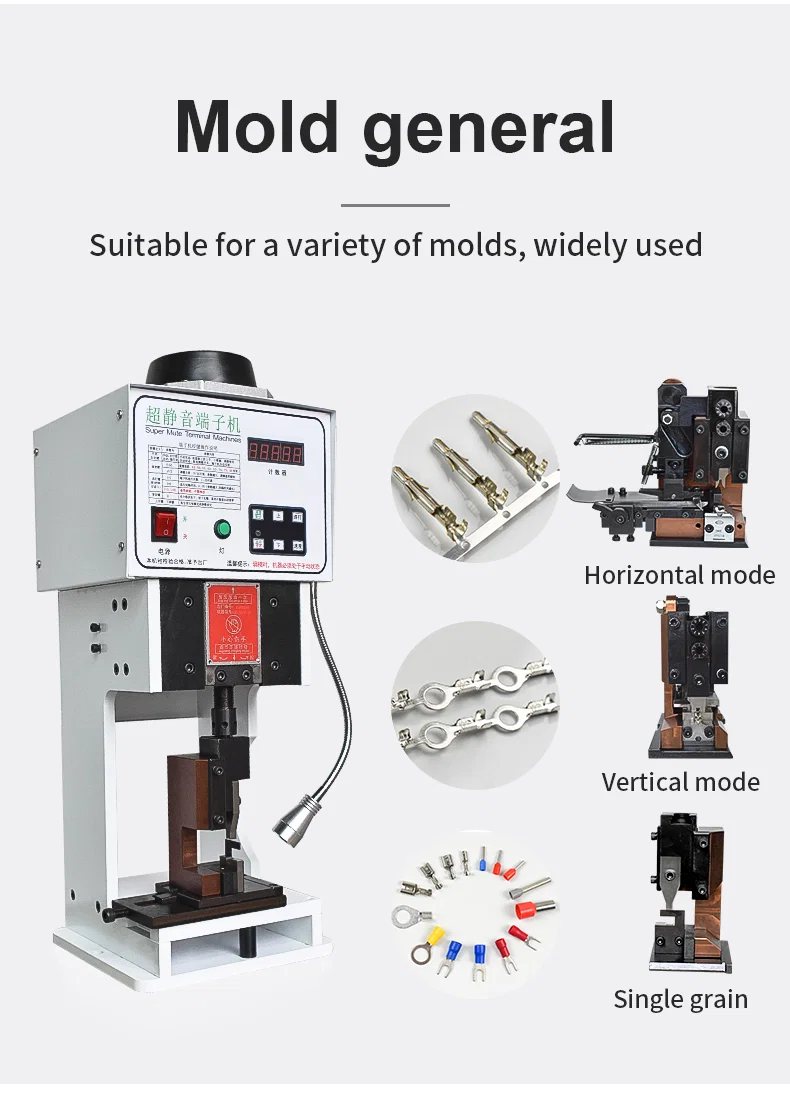

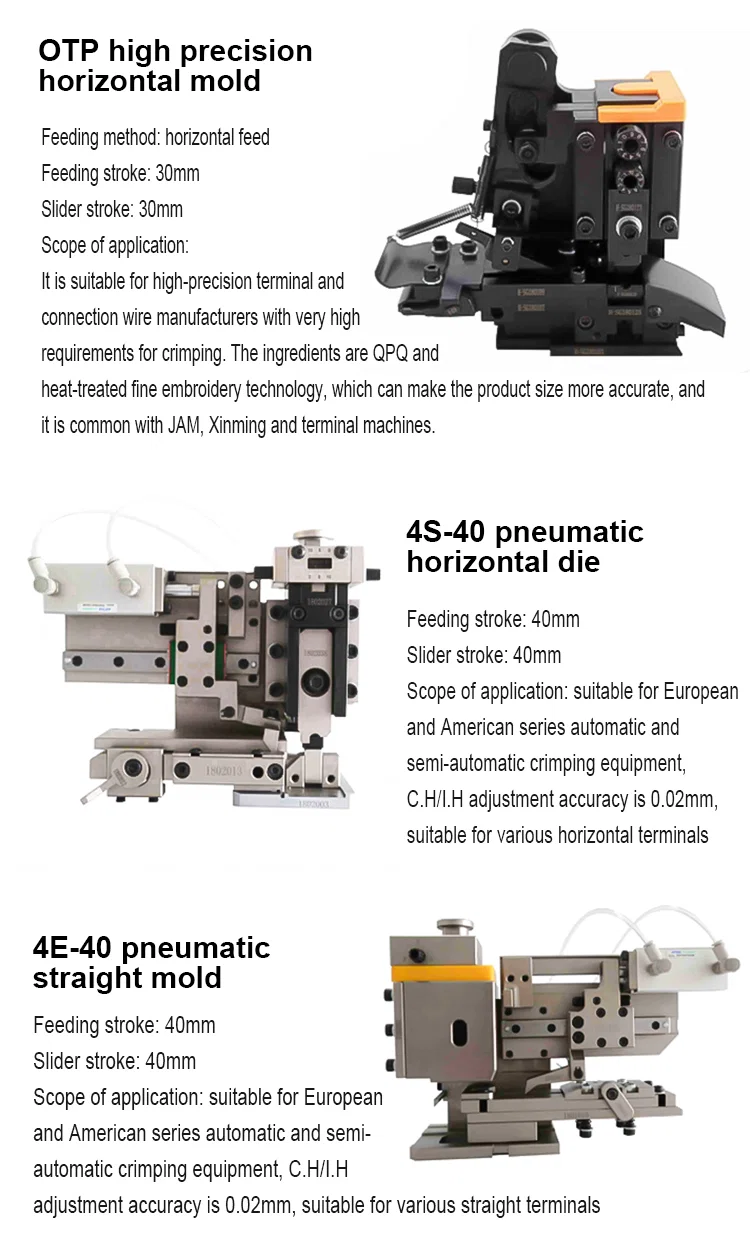

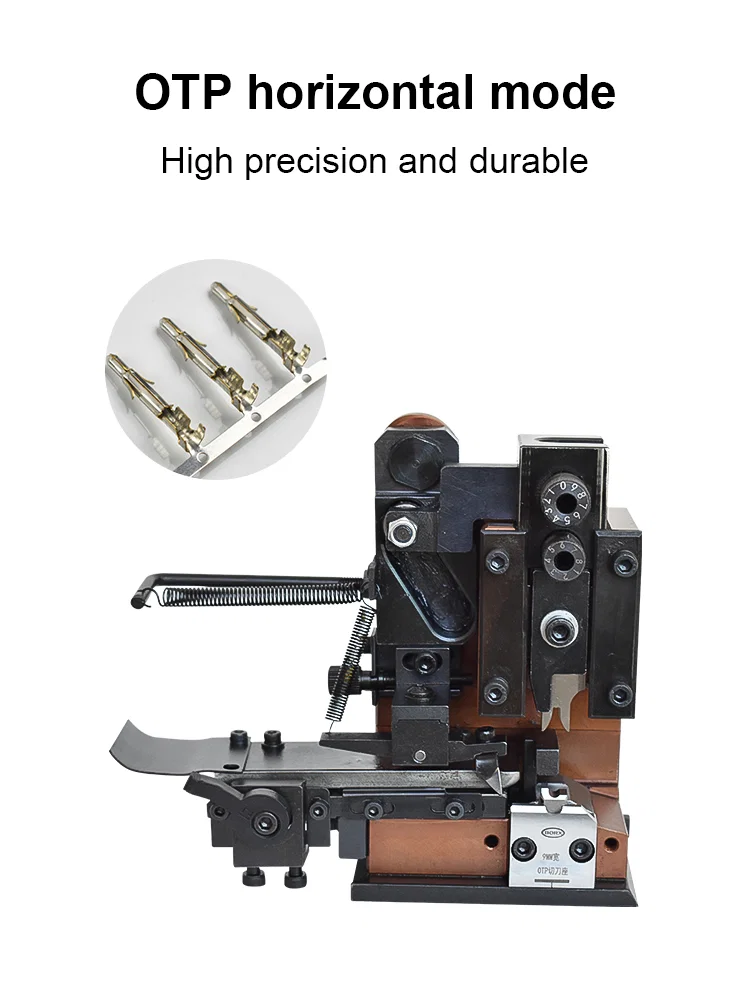

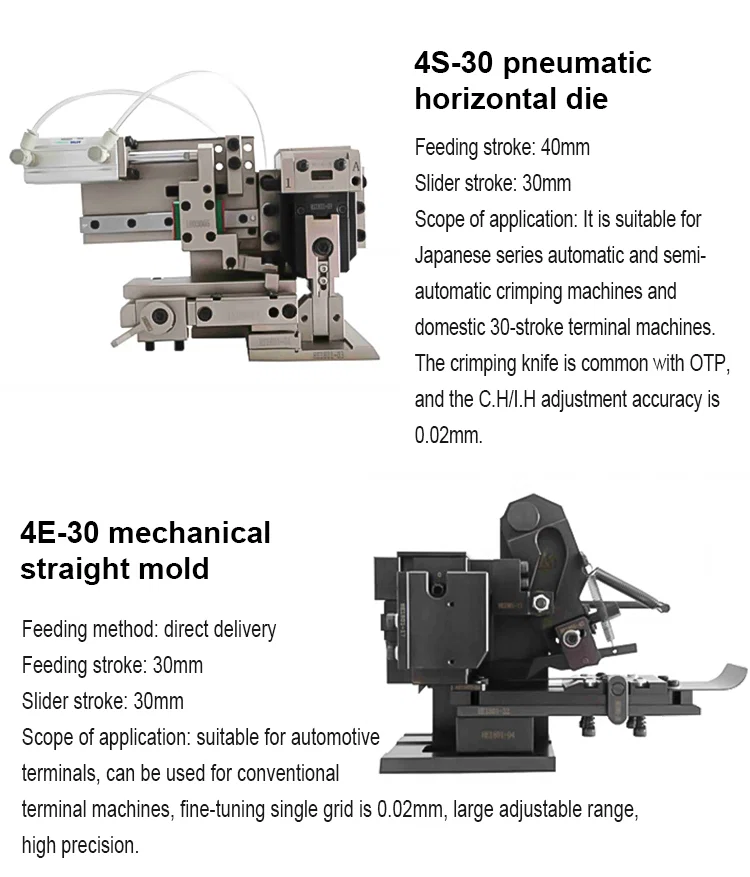

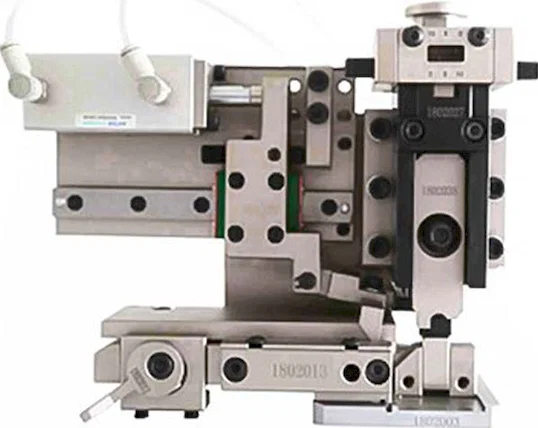

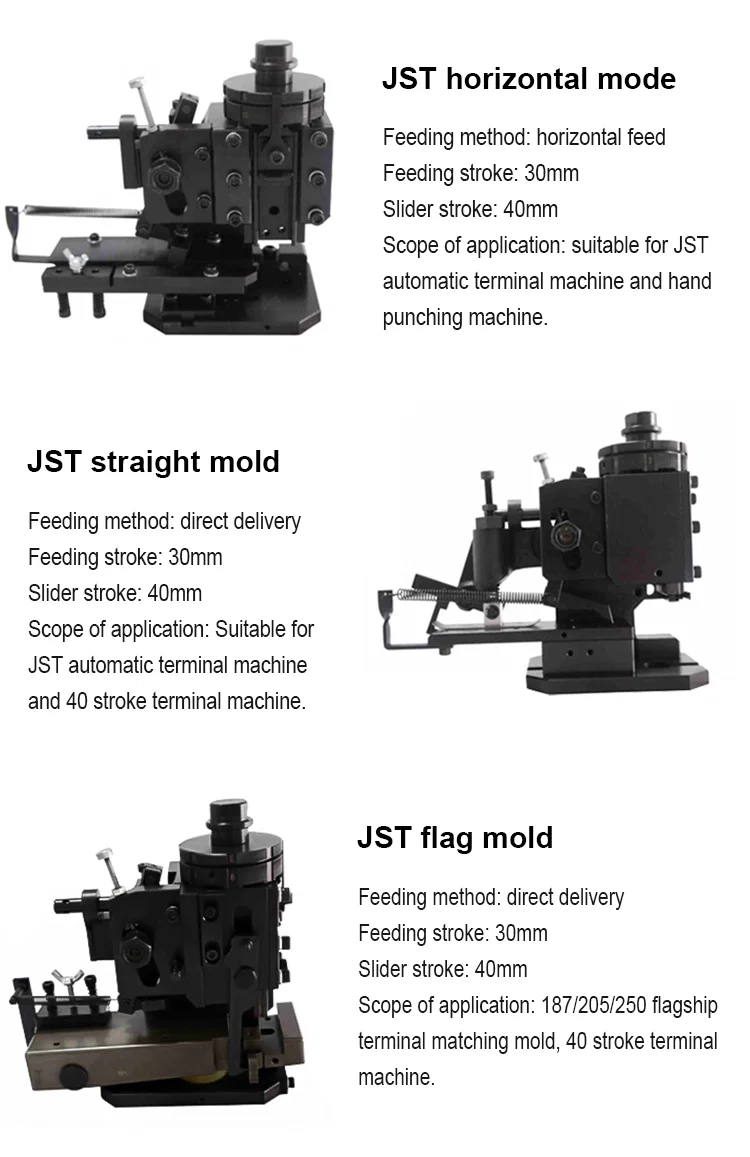

OTP-Horizontalapplikator mit Skalenknöpfen und eingesetztem gecrimpten Buchsenklemmen-MusterBesonders leise Klemmenmaschine mit horizontaler, vertikaler und EinzelkornformOTP-Geradeform und OTP-Einzelkornform mit Gewichts- und ZuführangabenEinzelne U-Form und OTP-U-Form mit Zuführblock und HubangabenFahnenform, 2000#-Form und Kunststoffform mit Gewichts- und HubangabenOTP-Präzisionshorizontalform, pneumatisches 4S-40-Werkzeug und 4E-40-GeradeformPneumatisches 4S-30-Werkzeug und mechanische 4E-30-Geradeform für AutomobilklemmenJST-Horizontalform, JST-Geradeform und JST-Fahnenform4TS-Präzisionshorizontalform und 4TE-Präzisionsgeradeform mit HubangabenPneumatisches überbreites Querwerkzeug, überbreite Horizontalform und europäische Einzelform
