Handheld Schraubenzieh- und Verriegelungsmaschine Handbuch

Handheld Screw Pulling & Locking Machine Manual

Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme sorgfältig durch.
Inhaltsverzeichnis
Kapitel 1 Geräteübersicht
1.1 Gerätemerkmale
1.2 Gerätezweck
1.3 Anwendungsbereich und Schraubenanforderungen
1.4 Technische Parameter
Kapitel 2 Installationsanleitung
2.1 Auspacken und Prüfen
2.2 Sicherheitsvorschriften
2.3 Installationsanforderungen
2.4 Installationsschritte
Kapitel 3 Bedienungsrichtlinien
3.1 Gerätestruktur und Einführung
3.2 Gerätebedienung und Einstellanleitung
3.3 Demontage und Austausch von Verschleißteilen
3.4 Touchscreen-Bedienungsanleitung
Kapitel 4 Fehlerbehebung
Kapitel 5 Tägliche Wartung
Kapitel 6 Qualitätssicherung
Kapitel 7 Garantiekarte
Kapitel 1 Geräteübersicht
1.1 Gerätemerkmale
Dieses Gerät wurde entwickelt, um das mühsame manuelle Aufnehmen von Schrauben zu ersetzen. Die Bediener müssen lediglich eine angemessene Menge loser, geeigneter Schrauben in den Einfüllstutzen der Maschine geben. Nachdem die Strom- und Luftversorgung angeschlossen ist, kann das Gerät automatisch Schrauben ordnen und nacheinander ausblasen, was die Produktionseffizienz effektiv verbessert und die Arbeitsintensität reduziert.
Die Hauptmerkmale des Geräts sind wie folgt aufgeführt:
 Ausgestattet mit einem LCD-Mensch-Maschine-Steuerungssystem mit benutzerfreundlicher Oberfläche und Passwortsperrfunktion.
 Alle Teile und Zubehörteile werden gemäß nationalen Standards mit feiner Verarbeitung hergestellt, zeichnen sich durch stabile Leistung und niedrige Betriebsgeräusche aus.
 Einfache Bedienung mit geringen Lernkosten; Arbeiter können die Bedienung innerhalb von zehn Minuten erlernen, um die Produktionseffizienz zu verbessern und die Arbeitsbelastung zu reduzieren.
 Ruhiger Betrieb; der Zuführer verursacht selten Schraubenstauungen, außer bei anormalen Schrauben, mit extrem niedrigem Geräuschpegel.
 Schrauben werden durch Druckluft zum Futter des handgeführten oder feststehenden elektrischen Schraubendrehers befördert. Die Zuführgeschwindigkeit beträgt bis zu 0,5 Sekunden pro Schraube, ohne umgedrehte Schrauben oder Materialstau. Das Gerät unterstützt einen langfristigen kontinuierlichen stabilen Betrieb.
 Doppelte Zuführmodi sind verfügbar: automatischer Drehmoment-Zuführmodus und manueller Tastenzuführmodus.
 Schrauben benötigen während der Zuführung keinen manuellen Kontakt, wodurch Produktqualitätsrisiken vermieden werden, die durch Schweiß und Schmutz von menschlichen Händen verursacht werden.
 Integriertes Multi-Fehler-Alarmsystem und Zählfunktion. Die Alarmleuchte und der Summer werden automatisch bei Materialmangel, Materialstau und anderen Anomalien ausgelöst. Unterstützt Einzelproduktzählung und Gesamtschraubenzählung für Produktionsstatistiken.
 Geeignet für Tiefbohr-Schraubverbindungen, unterstützt Lochtiefen bis 120 mm.
1.2 Gerätezweck
Dieses Gerät wird häufig an automatischen Schraubstationen für verschiedene Produktionslinien eingesetzt, einschließlich Steckdosenleisten-Produktionslinien, Produktionslinien für elektrisches Spielzeug, Produktionslinien für Magnetventile und anderen elektronischen Montageszenarien.
1.3 Anwendungsbereich und Schraubenanforderungen
1. Geeignete Schraubengröße: M1.0~M5.0
2. Schraubenspezifikationsanforderung: Das Verhältnis der gesamten Schraubenlänge (einschließlich Schraubenkopf) L zum Schraubenkopfdurchmesser D muss größer als 1,3 sein (L/D>1,3).
3. Geeignete Schraubenkopftypen: Schlitz, Kreuzschlitz, Dreieck, Torx, Innensechskant, H-Kopf und andere kundenspezifische Typen.
4. Geeignete Schraubenoberflächenbehandlungen: Vernickelung, Schwarzoxid, Buntverzinkung, Weißverzinkung, Verkupferung usw.
5. Geeignete Schraubenmaterialien: Eisen, Kupfer, Edelstahl und andere Metallmaterialien.
6. Geeignete Werkstückmaterialien: Kunststoff, Eisen, Aluminium und andere gängige Montagematerialien.
Hinweise:
1. Für unterschiedliche Schraubenspezifikationen müssen entsprechende passende Zubehörteile ausgetauscht werden.
2. Die handgeführte Zugstruktur ist nur für Eisen- und Edelstahlschrauben geeignet.
1.4 Technische Parameter
3.1.3 Rückseiten-Diagramm des Geräts

Manuelles Schieberventil, Lufteinlass-Schlauchanschluss, Netzschalter, IEC-Netzsteckdose
3.1.4 Elektrischer Schraubendreher-Teil des Geräts

Federhaken, Schub-Zug-Zylinder-Luftschlauch, Druckschalter, Regelventil für Zuggeschwindigkeit 1, Förderschlauch, Regelventil für Zuggeschwindigkeit 2, Dreiteiliger Schub-Zug-Zylinder, Drehmomenteinstellring, Regelventil für Schubgeschwindigkeit, Förderschlauchanschluss, Spannfutter-Fixierblock, Spannfutter-Fixierschraube, Spannfutter, Schraubendreher-Bit (Intelligenter Hochgeschwindigkeits-Bürstenloser Elektrischer Schraubendreher)

Federhaken, Schub-Zug-Zylinder-Luftschlauch, Druckschalter, Regelventil für Zuggeschwindigkeit 1, Förderschlauch, Regelventil für Zuggeschwindigkeit 2, Dreiteiliger Schub-Zug-Zylinder, Drehmomenteinstellring, Regelventil für Schubgeschwindigkeit, Förderschlauchanschluss, Spannfutter-Fixierblock, Spannfutter-Fixierschraube, Spannfutter, Schraubendreher-Bit (Intelligenter Hochgeschwindigkeits-Bürstenloser Elektrischer Schraubendreher)

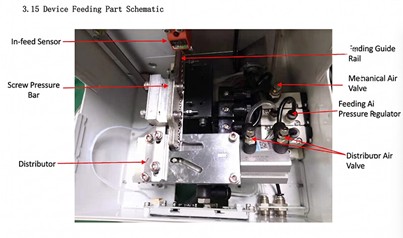

3.1.5 Zuführteil des Geräts
Zuführ-Induktionsschalter, Förderführungsschiene, Schrauben-Andruckleiste, Mechanisches Druckregelventil (Einstellung des Förder-Schlauchdrucks), Verteiler-Druckregelventil, Verteiler, Obere Endfläche der Führungsschiene, Untere Endfläche der Führungsschiene, Trichter
3.2 Gerätebedienung und Einstellanleitung
1. Schrauben in den Trichter geben; die Schrauben dürfen die untere Endfläche der Führungsschiene nicht überschreiten (wie in der obigen Abbildung gezeigt).
2. Öffnen Sie den Druckluftquellenschalter (manuelles Schieberventil) und den Netzschalter; die Maschine beginnt normal zu arbeiten.
3. Schalter des elektrischen Schraubendrehers: Doppelklicken Sie auf den Schalter des elektrischen Schraubendrehers, und das Gerät gibt Schrauben aus; drücken Sie den Schalter des elektrischen Schraubendrehers lange, beginnt der elektrische Schraubendreher zu rotieren, um die Schrauben zu verschrauben. Nachdem die Schraube verschraubt ist, bremst der elektrische Schraubendreher und stoppt die Rotation. Nachdem der elektrische Schraubendreher vom Produkt entfernt wurde, lassen Sie den Schalter des elektrischen Schraubendrehers los, und die Schraube wird automatisch ausgestoßen.
4. Schub-Zug-Zylinder-Einstellung: Zur Einstellung der Geschwindigkeit des Hin- und Hergangs des Schub-Zug-Zylinders können Sie das Zuggeschwindigkeitsregelventil und das Schubgeschwindigkeitsregelventil jeweils einstellen, was Probleme wie Schraubenstau im Spannfutter und schiefen oder geneigten Schraubenaustritt lösen kann.
5. Drehmomenteinstellung: Das Drehmoment des elektrischen Schraubendrehers kann über den Drehmomenteinstellring am elektrischen Schraubendreher eingestellt werden; nach oben drehen erhöht das Drehmoment, umgekehrt verringert es sich.
6. Einstellung des Förder-Schlauchdrucks: Stellen Sie das mechanische Druckregelventil ein; nach oben drehen erhöht den Druck, umgekehrt verringert er sich; es kann das Problem der langsamen oder fehlenden Förderung lösen.
3.3 Demontage und Austausch von Verschleißteilen
3.3.1 Förderschlauch austauschen
1. Schalten Sie zuerst die Druckluftquelle und die Stromversorgung des Geräts aus, lösen Sie dann die Schraube, die den Schlauchanschluss des Förderschlauchs am Verteiler festzieht, und entfernen Sie das Ende des Förderschlauchs, das mit dem Verteiler verbunden ist.
2. Drücken Sie das Kunststoffteil des Förderschlauchanschlusses am Spannfutter-Fixierblock herunter und ziehen Sie gleichzeitig den Luftschlauch nach außen heraus.
3. Ersetzen Sie den Förderschlauch der gleichen Spezifikation gemäß den obigen Schritten.
Hinweise:
1. Der Schlauchanschluss zwischen dem Förderschlauch und dem Verteiler hat einen Anschlag; achten Sie auf die Einbaurichtung. Andernfalls hat der Förderschlauch keinen oder unzureichenden Druck, was zu keiner Zuführung führt.
2. Für den Schlauchanschluss zwischen dem Förderschlauch und dem Spannfutter-Fixierblock muss der Luftschlauch bis zum Anschlag eingesteckt werden (das Ende des Luftschlauchs muss bündig mit dem anderen Ende des Spannfutter-Fixierblocks sein), da sonst ein Schraubenstau an dieser Stelle auftreten kann.
3.3.2 Spannfutter austauschen
1. Schalten Sie zuerst die Druckluftquelle und die Stromversorgung des Geräts aus, lösen Sie dann die Spannfutter-Fixierschrauben (beide Seiten des Spannfutter-Fixierblocks müssen gelöst werden).
2. Ziehen Sie das Spannfutter vorsichtig mit Kraft heraus.
3. Blasen Sie die Rückstände auf dem neuen Spannfutter mit einer Druckluftpistole ab und wischen Sie es sauber, dann installieren Sie das Spannfutter gemäß den obigen Schritten.
3.4 Touchscreen-Bedienungsanleitung
3.4.1 Vibrationsintensität einstellen

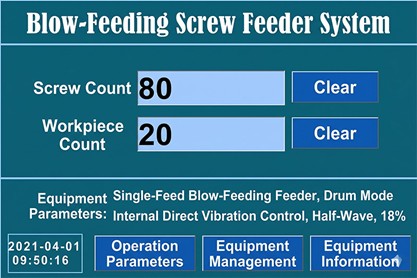

Arbeitsoberfläche Geräteverwaltungsoberfläche


1. Klicken Sie auf die Schaltfläche [Geräteverwaltung] auf der [Arbeitsoberfläche], geben Sie dann das Geräteverwaltungspasswort ein, um diese Oberfläche zu betreten (das Gerätepasswort ist 888888, das Passwort der vorherigen Version ist 666666).
2. Klicken Sie auf die Vibrationsparameter auf der Geräteverwaltungsoberfläche, um die Vibrationsoberfläche zu betreten; je größer der Ausgangsprozentwert, desto stärker die Vibration, und umgekehrt.
Hinweise: 1. Der Ausgangsrampen-Einstellschritt muss auf Halbwelle eingestellt sein (bei Vollwelle gibt es keine oder nur eine leichte Vibration).
2. Wenn die Förderführungsschiene nicht zuführt oder langsam zuführt, kann die Vibration eingestellt werden, um das Problem zu lösen.
3.4.2 Förder-Schlauchblaszeit und Verteiler-Abstreifzeit einstellen
1. Klicken Sie auf die Schaltfläche [Geräteverwaltung], geben Sie dann das Geräteverwaltungspasswort ein, um diese Oberfläche zu betreten (das Gerätepasswort ist 888888, das Passwort der vorherigen Version ist 666666), klicken Sie dann auf die Zuführerparameter, um die Hauptoberfläche zu betreten.
Abstreif-Aktionsverzögerung [ms] 250, Trommelmodus, Blasaktionsverzögerung [ms], Blasverzögerung Abstreifen [ms] 120, 10, Arbeitsmodus, Vibrationsverzögerung Aus [ms] 1000, Schraubensignalsmodus 1, Besenverzögerung Aus [ms] 1000, Schraubenvorbereitungssignal-Pulsbreite [ms], Testintervall [ms] 600, 200, Vorherige Seite, Nächste Seite, Speichern, Zurück
2. Stellen Sie die Abstreif-Aktionsverzögerung ein, um die Geschwindigkeit der Verteileraktion anzupassen; je kleiner der Wert, desto schneller die Verteileraktion; umgekehrt desto langsamer.
3. Stellen Sie die Schraubenvorbereitungssignal-Pulsbreite ein, dies kann das Problem des Springens des elektrischen Schraubendrehers grundsätzlich lösen. Je größer der Wert, desto geringer die Wahrscheinlichkeit des Springens des elektrischen Schraubendrehers; umgekehrt desto größer. (Wenn der Sprungfehler hier nicht behoben werden kann, können Sie den Kundendienst bitten, den elektrischen Schraubendreher auszutauschen)
3.4.3 Schub-Zug-Zylinder und Aktivierungs
