Automatic Cable Reeling & Tying Machine Touch Screen Operation Manual JW-CRT Series
Automatische Kabelaufwickel- und Bindemaschine mit Touchscreen-Steuerung. Wickelt und bindet Drahtspulen in einem Zyklus, einstellbare Geschwindigkeit und Windungszahl. Ideal für Produktionslinien zur Bündelung von Schläuchen, Kabeln und Drähten.
Inhaltsverzeichnis
1. Einführung Touchscreen-Start
2. Betriebsoberfläche
2.1 Parameterübersicht
2.2 Bindemechanismus-Parameter
2.3 Wickelmechanismus-Parameter
2.4 Navigationsschaltflächen
3. Manuelle / Schritt-Test-Oberfläche
3.1 Schritt-Test-Funktionen
3.2 Wickelmodus-Umschaltung
3.3 Methode zum Einfädeln des Bindebands
4. Wartung & Schmierung
1. Einführung Touchscreen-Start
Wenn die Maschine eingeschaltet wird, zeigt der Touchscreen die Startoberfläche an. Die werkseitigen Parameter werden vom Hersteller voreingestellt und sind passwortgeschützt. Bediener müssen während des normalen Betriebs nicht auf die Werkseinstellungen zugreifen.
Werkseinstellungen sind durch ein Passwort geschützt. Nicht autorisierte Änderungen an internen Parametern können die Maschinenleistung und -sicherheit beeinträchtigen.

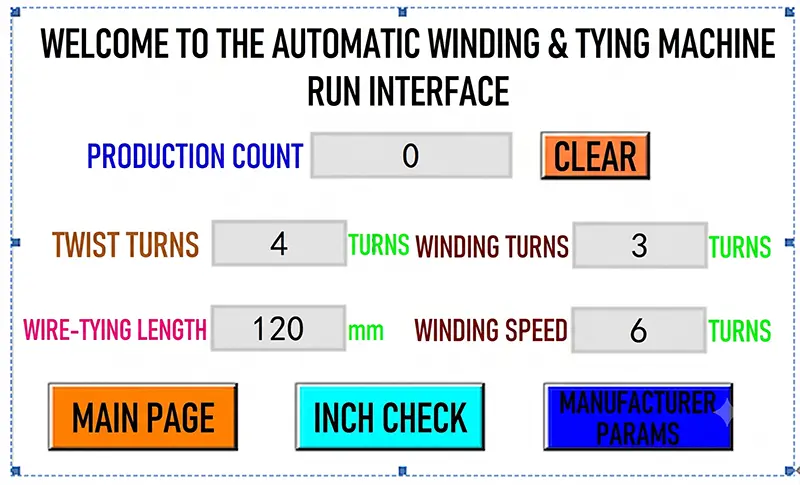

2. Betriebsoberfläche
Die Betriebsoberfläche ist der primäre Bedienbildschirm, der während des Maschinenbetriebs angezeigt wird. Er bietet Zugriff auf alle Parametereinstellungen für die Wickel- und Bindemechanismen.
2.1 Parameterübersicht
Diese Oberfläche bietet die Parametereinstellung für die Wickel- und Bindemechanismen der Maschine.
• Produktionszähler: Der Produktionszähler zählt nur die Anzahl der abgeschlossenen Bindungen (nicht die Wickelvorgänge).
• Zähler zurücksetzen: Halten Sie die Reset-Taste gedrückt, um den Produktionszähler auf Null zu setzen.

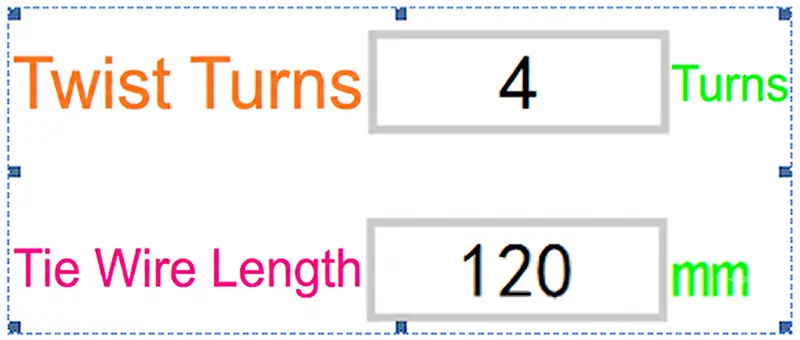

2.2 Bindemechanismus-Parameter
Der Bindemechanismus hat zwei einstellbare Parameter:
Anzahl der Drehungen
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
Empfohlene Einstellung: 3-5 Umdrehungen. Höhere Werte ermöglichen eine Feinjustierung der Bindefestigkeit.
WARNUNG: Die Bindefestigkeit hängt hauptsächlich davon ab, wie fest der Bediener das Kabelbündel vor dem Binden zusammendrückt. Je kleiner der Spalt zwischen den Drähten, desto fester wird die Bindung.
Vorschublänge des Bindebands
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
WPM-212 A-C Modelle: Einstellbereich 75-140 mm
WPM-212L Modelle: Einstellbereich 120-190 mm
Passen Sie die Vorschublänge entsprechend dem Durchmesser des zu bindenden Bündels an.
2.3 Wickelmechanismus-Parameter
Der Wickelmechanismus hat zwei einstellbare Parameter:
Wickelumdrehungen
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
Wickelgeschwindigkeit
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
Einstellbereich: 1-9 (von langsam bis schnell). Dieser Wert stellt Umdrehungen pro Sekunde dar.
2.4 Navigationsschaltflächen
Die Betriebsoberfläche bietet die folgenden Navigationsschaltflächen:
• Zurück zur Hauptseite: Rückkehr zum Hauptbedienbildschirm
• Schritt-Test: Aufrufen der manuellen Schritt-Test-Oberfläche zur Motorprüfung
• Werkseinstellungen: Zugriff auf werkseitige interne Parameter (Passwort erforderlich)
3. Manuelle / Schritt-Test-Oberfläche
Die Schritt-Test-Oberfläche ermöglicht es Bedienern, einzelne Motoren manuell zu steuern. Diese Funktion wird hauptsächlich zur Fehlersuche und zur Überprüfung der ordnungsgemäßen Funktion jedes Motors verwendet.
3.1 Schritt-Test-Funktionen
Die folgenden manuellen Steuerungen sind verfügbar:
• Vorschubmotor (Bindeband-Einfädeln): Wird zum Einfädeln neuer Bindebänder verwendet. Der Schrittbetrieb fördert den Bindedraht zum Austausch vor.
• Wickelmotor - Modus "Eingestellte Umdrehungen": Einmaliges Drücken des Fußpedals; der Wickelmotor dreht sich nach einem Fußpedaldruck um die eingestellte Anzahl von Umdrehungen und stoppt dann automatisch.
• Wickelmotor - Dauerbetrieb: Halten Sie das Fußpedal gedrückt; der Wickelmotor dreht sich kontinuierlich. Lassen Sie das Pedal los, um sofort zu stoppen.
3.2 Wickelmodus-Umschaltung
Der Wickelmodus kann zwischen zwei Betriebsarten umgeschaltet werden:
• Modus "Eingestellte Umdrehungen": Einmaliges Drücken des Fußpedals; der Wickelmotor dreht sich um die eingestellte Anzahl von Umdrehungen und stoppt automatisch.
• Dauerbetrieb: Halten Sie das Fußpedal gedrückt; der Wickelmotor dreht sich kontinuierlich. Lassen Sie das Pedal los, um sofort zu stoppen.
3.3 Methode zum Einfädeln des Bindebands
Befolgen Sie die untenstehenden Abbildungen für die korrekte Vorgehensweise zum Einfädeln des Bindebands:
WARNUNG: Das Bindeband muss in einer gleichbleibenden Richtung ohne Falten, Umkehren oder Verdrehen durch die Vorschubrollen geführt werden. Wenn das Bindeband falten oder die Richtung umkehren, driftet der zugeführte Draht nach rechts, wodurch der Bindehaken das Bindeband verfehlt, was zu einer fehlgeschlagenen Bindung führt.
Wenn Sie Fragen haben oder auf Probleme stoßen, die in diesem Handbuch nicht behandelt werden, wenden Sie sich bitte an unser technisches Support-Team.
1. Einführung Touchscreen-Start
2. Betriebsoberfläche
2.1 Parameterübersicht
2.2 Bindemechanismus-Parameter
2.3 Wickelmechanismus-Parameter
2.4 Navigationsschaltflächen
3. Manuelle / Schritt-Test-Oberfläche
3.1 Schritt-Test-Funktionen
3.2 Wickelmodus-Umschaltung
3.3 Methode zum Einfädeln des Bindebands
4. Wartung & Schmierung
1. Einführung Touchscreen-Start
Wenn die Maschine eingeschaltet wird, zeigt der Touchscreen die Startoberfläche an. Die werkseitigen Parameter werden vom Hersteller voreingestellt und sind passwortgeschützt. Bediener müssen während des normalen Betriebs nicht auf die Werkseinstellungen zugreifen.
Werkseinstellungen sind durch ein Passwort geschützt. Nicht autorisierte Änderungen an internen Parametern können die Maschinenleistung und -sicherheit beeinträchtigen.
2. Betriebsoberfläche
Die Betriebsoberfläche ist der primäre Bedienbildschirm, der während des Maschinenbetriebs angezeigt wird. Er bietet Zugriff auf alle Parametereinstellungen für die Wickel- und Bindemechanismen.
2.1 Parameterübersicht
Diese Oberfläche bietet die Parametereinstellung für die Wickel- und Bindemechanismen der Maschine.
• Produktionszähler: Der Produktionszähler zählt nur die Anzahl der abgeschlossenen Bindungen (nicht die Wickelvorgänge).
• Zähler zurücksetzen: Halten Sie die Reset-Taste gedrückt, um den Produktionszähler auf Null zu setzen.
2.2 Bindemechanismus-Parameter
Der Bindemechanismus hat zwei einstellbare Parameter:
Anzahl der Drehungen
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
Empfohlene Einstellung: 3-5 Umdrehungen. Höhere Werte ermöglichen eine Feinjustierung der Bindefestigkeit.
WARNUNG: Die Bindefestigkeit hängt hauptsächlich davon ab, wie fest der Bediener das Kabelbündel vor dem Binden zusammendrückt. Je kleiner der Spalt zwischen den Drähten, desto fester wird die Bindung.
Vorschublänge des Bindebands
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
WPM-212 A-C Modelle: Einstellbereich 75-140 mm
WPM-212L Modelle: Einstellbereich 120-190 mm
Passen Sie die Vorschublänge entsprechend dem Durchmesser des zu bindenden Bündels an.
Der Wickelmechanismus hat zwei einstellbare Parameter:
Wickelumdrehungen
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
Wickelgeschwindigkeit
Tippen Sie auf das Parameterfeld, um die numerische Tastatur zu öffnen. Geben Sie den gewünschten Wert ein und bestätigen Sie.
Einstellbereich: 1-9 (von langsam bis schnell). Dieser Wert stellt Umdrehungen pro Sekunde dar.
Die Betriebsoberfläche bietet die folgenden Navigationsschaltflächen:
• Zurück zur Hauptseite: Rückkehr zum Hauptbedienbildschirm
• Schritt-Test: Aufrufen der manuellen Schritt-Test-Oberfläche zur Motorprüfung
• Werkseinstellungen: Zugriff auf werkseitige interne Parameter (Passwort erforderlich)
Die Schritt-Test-Oberfläche ermöglicht es Bedienern, einzelne Motoren manuell zu steuern. Diese Funktion wird hauptsächlich zur Fehlersuche und zur Überprüfung der ordnungsgemäßen Funktion jedes Motors verwendet.
Die folgenden manuellen Steuerungen sind verfügbar:
• Vorschubmotor (Bindeband-Einfädeln): Wird zum Einfädeln neuer Bindebänder verwendet. Der Schrittbetrieb fördert den Bindedraht zum Austausch vor.
• Wickelmotor - Modus "Eingestellte Umdrehungen": Einmaliges Drücken des Fußpedals; der Wickelmotor dreht sich nach einem Fußpedaldruck um die eingestellte Anzahl von Umdrehungen und stoppt dann automatisch.
• Wickelmotor - Dauerbetrieb: Halten Sie das Fußpedal gedrückt; der Wickelmotor dreht sich kontinuierlich. Lassen Sie das Pedal los, um sofort zu stoppen.
3.2 Wickelmodus-Umschaltung
Der Wickelmodus kann zwischen zwei Betriebsarten umgeschaltet werden:
• Modus "Eingestellte Umdrehungen": Einmaliges Drücken des Fußpedals; der Wickelmotor dreht sich um die eingestellte Anzahl von Umdrehungen und stoppt automatisch.
• Dauerbetrieb: Halten Sie das Fußpedal gedrückt; der Wickelmotor dreht sich kontinuierlich. Lassen Sie das Pedal los, um sofort zu stoppen.
3.3 Methode zum Einfädeln des Bindebands
Befolgen Sie die untenstehenden Abbildungen für die korrekte Vorgehensweise zum Einfädeln des Bindebands:
WARNUNG: Das Bindeband muss in einer gleichbleibenden Richtung ohne Falten, Umkehren oder Verdrehen durch die Vorschubrollen geführt werden. Wenn das Bindeband falten oder die Richtung umkehren, driftet der zugeführte Draht nach rechts, wodurch der Bindehaken das Bindeband verfehlt, was zu einer fehlgeschlagenen Bindung führt.
Wenn Sie Fragen haben oder auf Probleme stoßen, die in diesem Handbuch nicht behandelt werden, wenden Sie sich bitte an unser technisches Support-Team.
