AT-101 Handheld Tape Wrapping Machine Benutzerhandbuch
T-101 handgehaltene Bandwickelmaschine für die Bündelung von Kabeln und Drähten. 4-Gang-Getriebe, 4000mAh Lithium-Batterie, unterstützt PVC/Flanell/Stoffband 10-25mm. Tragbar, Fußpedal optional, 5 Stunden Akkulaufzeit.
Bevor Sie die Maschine verwenden, lesen Sie bitte dieses Handbuch sorgfältig durch, um einen sicheren Betrieb zu gewährleisten!
1. Tasten und Betriebsmodi
Die AT-101 Handheld Tape Wrapping Machine verfügt über ein einfaches Bedienfeld mit den folgenden Tasten:

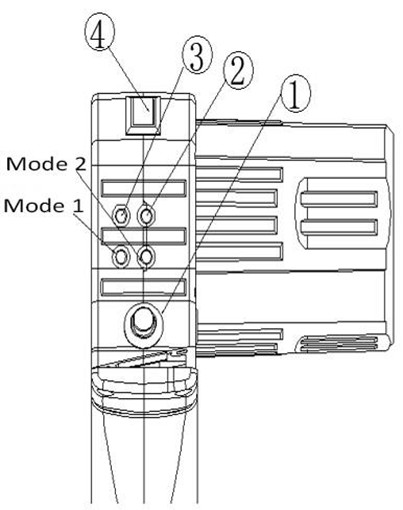

Tastenübersicht
1. Bremstaste
2. Geschwindigkeitsreduzierungstaste "-"
3. Geschwindigkeitserhöhungstaste "+"
4. Hauptschalter für die Stromversorgung
Die Geschwindigkeit hat 5 Stufen und kann je nach tatsächlichem Betrieb und Produktionsanforderungen eingestellt werden.
Antriebsteil
Die Bremstaste wird gedrückt, um zu bremsen, und das blaue Licht leuchtet dauerhaft. Wenn Sie die Bremsung aufheben möchten, berühren Sie die Bremstaste leicht.
Drücken Sie den Hauptschalter für die Stromversorgung. Wenn die Maschine im Standby-Modus ist, leuchtet das grüne Licht.
Betriebsmodi
Modus 1: Doppelklicken Sie auf die Schaltertaste, um den Betrieb zu starten. Lassen Sie sie los und klicken Sie einmal, um den Betrieb zu stoppen.
Modus 2: Klicken Sie auf die Schaltertaste, um den Betrieb zu starten. Lassen Sie sie los, und sie stoppt automatisch.

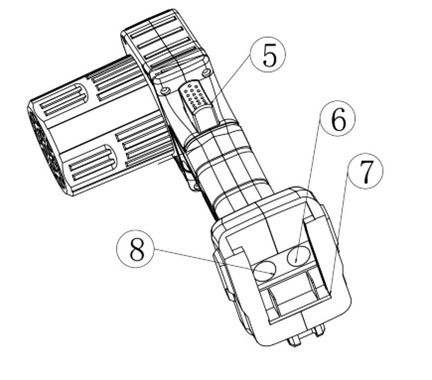

2. Details zum Bedienfeld
5. Start/Stopp-Schalter
6. Pinloch für Netzadapter
7. 2000mAh Lithium-Batterie-Pins
8. Pinloch für Fußschalter
Wenn die Maschine im Standby-Modus ist und das grüne Licht dauerhaft leuchtet, doppelklicken Sie auf die Start/Stopp-Taste, um den Betrieb zu starten. Wenn die Taste erneut gedrückt wird, puffert das Schwungrad eine Umdrehung und stoppt dann die Arbeit, und die Maschine kehrt in den Standby-Zustand zurück.
Wenn Sie das Schwungrad manuell drehen möchten, müssen Sie die Bremstaste drücken; es kann gedreht werden, wenn das blaue Licht und das grüne Licht dauerhaft leuchten.
3. Übertragungsteil
Komponentenübersicht
1. Schwungrad
2. "C"-förmige Befestigungsplatte des Messersitzes
3. Messersitz
4. Klebebandrad
5. Rollenwelle
6. Befestigungsplatte des Klebebandrades
Die "C"-förmige Befestigungsplatte des Messersitzes, der Messersitz, das Klebebandrad, die Rollenwelle und die Befestigungsplatte des Klebebandrades sind am Schwungrad befestigt.
Die Drehbewegung des Motors wird durch die Zahnräder im Übertragungsteil gebildet. Die Drehbewegung hat den Mittelpunkt des Schwungrades als Drehzentrum.
Sicherheit des Messersitzes
Im Messersitz befindet sich eine versteckte Klinge, die den Bediener wirksam vor Verletzungen durch versehentlichen Kontakt schützen kann.
Einlegen des Klebebands
Das Klebebandrad dient zum Einlegen des Klebebands, das durch die Befestigungsplatte des Messersitzes über die Rollenwelle geführt und auf den Messersitz gelegt wird.
Sicherheitshinweis
Bitte berühren Sie das Klebebandrad während der Arbeit nicht.
Halten Sie stets einen Sicherheitsabstand von mindestens 60 cm zum Klebebandrad ein.

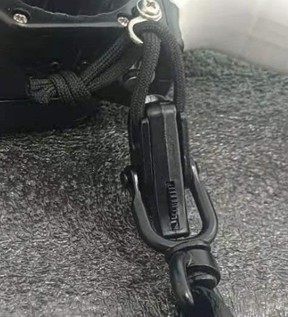

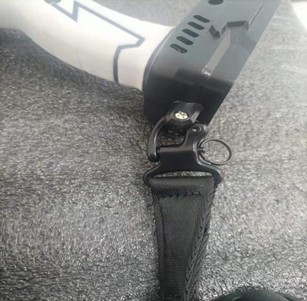

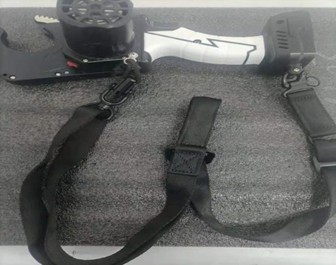

4. Installation des Schultergurts
Schieben Sie die Verriegelung nach oben und lösen Sie sie, um das Armband zu entfernen.
Schieben Sie die Verriegelung nach unten und arretieren Sie sie, um es zu installieren.
Ziehen Sie am Armband, um es zu installieren und zu demontieren.

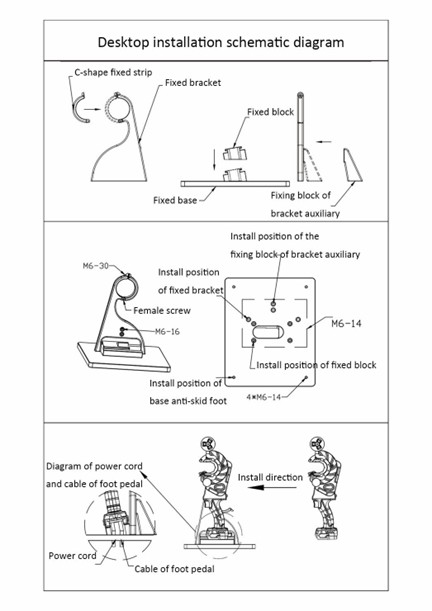

5. Gesamtschema
6. Wartung durch Fettinjektion
Tragen Sie regelmäßig Fett an der Fettinjektionsöffnung auf, um eine optimale Leistung zu erhalten.
Achtung:
• Bitte schalten Sie den Strom aus, wenn Sie Fett injizieren.
• Intervall für die Fettinjektion: 2 ml pro Monat.
7. Technische Parameter
|
Spezifikation |
Details |
|
Abmessungen der Klebemaschine (ohne Akku) |
110 mm x 160 mm x 360 mm |
|
Gewicht der Klebemaschine |
Etwa 1 KG |
|
Abmessungen der Tischbasis (ohne Halterung) |
250 mm x 300 mm x 280 mm |
|
Gewicht der Tischbasis |
Etwa 5 KG |
|
Akku-Spezifikation |
4000mAh Lithium |
|
Akku-Spannung |
10-21V - 4.0A |
|
Akku-Entladezeit |
Etwa 5 Stunden |
|
Akku-Gewicht |
Etwa 0.6 KG |
|
Klebgeschwindigkeit - Stufe 1 |
150 U/min |
|
Klebgeschwindigkeit - Stufe 2 |
200 U/min |
|
Klebgeschwindigkeit - Stufe 3 |
350 U/min |
|
Klebgeschwindigkeit - Stufe 4 |
500 U/min |
|
Klebebandbreite |
10-25 mm |
|
Klebeband-Außendurchmesser max. |
110 mm |
|
Klebeband-Innendurchmesser |
38 mm (andere Größen können individuell angefertigt werden) |
|
Klebeband-Typen |
PVC-Klebeband, Flanellband, Stoffband usw. |
|
Anwendbarer Klebebereich |
5 mm - 30 mm (25 mm oder weniger empfohlen) |
Technical Specification (PDF)
