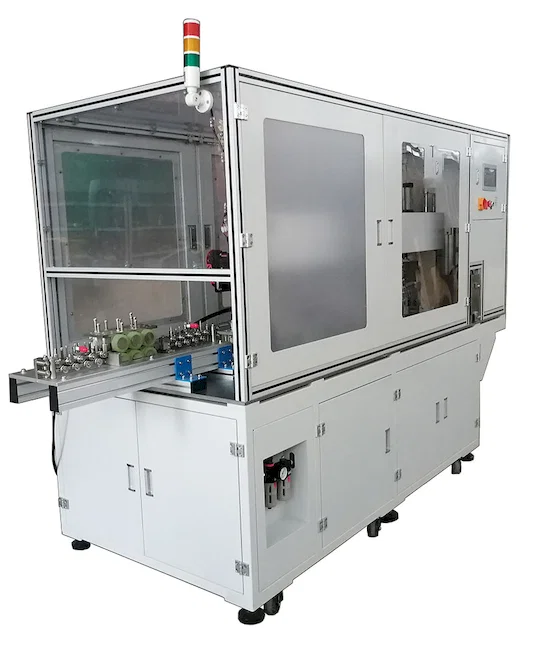

Die WPM-CPRT-02TH schneidet 4–8 mm Kabel auf 3–14 m bei ±15 mm, entmantelt beide Enden, wickelt die Länge zu einem Ring und schließt ihn mit einer Doppelbindung. Der Ring wird auf einen einstellbaren Innendurchmesser von 200–300 mm geformt und bei 40 mm oder weniger gebunden, sodass das Fertigteil ein flacher, von zwei Bändern gehaltener Ring ist und kein gefaltetes Bündel.
Getrennte Schneid-, Abisolier- und Wickelstationen bedeuten, dass der Ring einmal gemessen, an einer zweiten Station abisoliert und an einer dritten gewickelt wird, wobei die Stückzahl zwischen den Stationen abgeglichen werden muss. Hier läuft das Kabel als Trommelware ein und verlässt die Maschine in einem Durchgang als abisolierter, gebundener Ring, was die zwei Übergaben und die manuelle Kontrolle der Abisolierlänge erspart. Die Leistung beträgt 200–380 Stück/h.
Innerhalb der CPRT-Reihe füllt sie die Lücke zwischen der 2–5 mm CPRT-02TH mit Zuschnitten von 3–40 m und einem Ring von 300–400 mm und der 6–10 mm CPRT81TH, die in Achterform bindet. Die 02TH2 deckt 4–8 mm bei 3–14 m mit einem Ring von 200–300 mm ab, bindet zweimal pro Ring und erreicht mit einem 4-kW-Antrieb 380 Stück/h.
Hauptmerkmale
1. Schneiden, beidseitiges Abisolieren, Ringwickeln und Doppelbindung in einem Durchgang über einen Längenbereich von 3–14 m.
2. 4–8 mm Kabel: schwerer als die 2–5 mm CPRT-02TH, leichter als die 6–10 mm CPRT81TH.
3. Ringinnendurchmesser 200–300 mm einstellbar, ein kleinerer Ring als die 300–400 mm der 02TH.
4. Doppelbindung bei 40 mm oder weniger: zwei Bänder pro Ring, sodass die Wicklung auch hält, wenn eines beim Transport durchtrennt wird.
5. 200–380 Stück/h mit beidseitiger Abisolierung, aus einem 4-kW-Antrieb, 220 V / 50 Hz.
6. Verkleideter Schrank 2500 x 1100 x 1850 mm, etwa 1200 kg, Versorgung 220 V / 50 Hz.
Technische Daten
| Parameter | Spezifikation |
|---|
| Modellnummer | WPM-CPRT-02TH |
|---|
| Geeigneter Kabeldurchmesser | 4–8 mm |
|---|
| Schnittlänge | 3–14 m |
|---|
| Schnittgenauigkeit | ±15 mm |
|---|
| Bindungsart | Doppelbindung |
|---|
| Ringinnendurchmesser | 200–300 mm, einstellbar |
|---|
| Bindungsdurchmesser | ≤40 mm |
|---|
| Abisolierung | Automatische Abisolierung an beiden Enden |
|---|
| Produktionsleistung | 200–380 Stück/h |
|---|
| Stromversorgung | 220 V / 50 Hz |
|---|
| Maschinenleistung | 4 kW |
|---|
| Abmessungen | 2500 L x 1100 B x 1850 H mm |
|---|
| Gewicht | 1200 kg |
|---|
Anwendungen
— Netzkabelsätze: 4–8 mm PVC-Netzleitung auf 3–8 m geschnitten, beidseitig abisoliert und zu einem doppelt gebundenen Ring für Kartons gewickelt.
— Außen- und Gartenkabel: 4–6 mm Gummileitung in 5–14 m Längen, gerollt und gebunden für die Verkaufspräsentation.
— Hebezeug- und Werkzeugkabel: 5–8 mm flexible Leitung auf 4–10 m geschnitten, abisoliert und gerollt für die Geräteversorgung.
— Bühnen- und Audiostromkabel: 4–6 mm dreiadrige Leitung, mit 200–300 mm Innendurchmesser gerollt für den Mietpark.
— Pumpen- und Kompressorzuleitungen: 6–8 mm Kabel, beidseitig abisoliert, gerollt und doppelt gebunden für die OEM-Verpackung.
