Pneumatische Drahtbiegemaschine 1–6 mm² JW-ST02

📅 2025-04-27 👁️ 2,163
  • Produktmodell: JW-ST02

  • Spezifikationen

    Drahtstärke: 1-6 mm (Quadrat)
    Biegeformen: U-Form, Rundform, Lichtbögen, halbkreisförmige Bögen
    Steuerung: Touch-Schalter mit mathematischer Anzeige
    Ventil: Luftdruckventil mit Manometer
    Anwendung: Eisenwaren- und Drahtindustrien
  • Jetzt anfragen

Der JW-ST02 formt Haken, U-Formen, Vollkreise, Bögen und Halbkreisbögen aus Metalldraht von 1–6 mm² in einem Zyklus. Der Umformkopf arbeitet mit Luft, die Biegedaten werden am Touchscreen eingegeben, und der Arbeitsdruck wird am Ventil und Manometer an der Maschinenseite eingestellt.

Das Biegen von Hand über eine Stiftvorrichtung ergibt jedes Mal einen anderen Radius und erfordert meist einen zweiten Arbeitsgang, um die Schlaufe zu schließen. Hier formt der pneumatische Kopf den Draht in einem Hub um das Werkzeug, und das Teil kommt fertig heraus; da die Biegedaten als Zahlen am Touchscreen eingegeben werden, wird die nächste Charge aus denselben Werten eingerichtet statt nach einem gegen das Licht gehaltenen Muster.

Die Maschine biegt nur: Sie schneidet, isoliert und richtet nicht, was sie von der Abisolirmaschine JW-ST03 und dem Drahtseilschneider CT01 unterscheidet. In der Reihe ist sie das Gerät für Ohrschlaufen, S-Haken und Drahtgriffe statt für die Vorbereitung von Leiterenden.

Hauptmerkmale

1. Drahtbereich 1–6 mm², abdeckend Eisendraht und Nichteisenmetall für Beschlagteile.

2. U-Form, Rundform, Bogen und Halbkreisbogen in einem Zyklus geformt, ohne zweiten Schließdurchgang.

3. Touchscreen mit Zahleneingabe für Biegeparameter, sodass Wiederholaufträge abgerufen statt versuchsweise neu eingestellt werden.

4. Pneumatischer Umformkopf mit Druckventil und Manometer, das die Kraft auf die Drahtstärke abstimmt statt auf den Arm des Bedieners.

5. Roter Not-Aus am oberen Panel und Stellfüße zum Ausrichten auf einer unebenen Bank.

6. Werkzeugblock hinter einer gebürsteten Edelstahlfront versenkt, sodass der Draht in Tischhöhe zugeführt wird und das geformte Teil frei abfällt.

Technische Daten

ParameterSpezifikation
ModellJW-ST02
MaschinentypPneumatische Haken- und Schlaufenbiegemaschine
Drahtgrößenbereich1–6 mm²
BiegefähigkeitU-Form, Rundform, Bögen, Halbkreisbögen
BetriebEinmaliges Umformen
SteuerungTouchschalter mit Zahlenanzeige
KraftsystemLuftdruckventil mit Manometer
MaterialverträglichkeitEisendraht, Metalldraht, verschiedene Drähte

Anwendungen

— Beschlagwerke: S-Haken und Ohrschlaufen aus Eisendraht, in einem Zyklus geformt.

— Präsentation und Regalbau: Drahthaken und U-Halter für Lochplatten- und Regalsysteme.

— Fertigung von Drahtkörben und Wagen: Griffe und Randschlaufen am pneumatischen Kopf gebogen.

— Garten und Zaunbau: Schlaufenenden und Bogensegmente an beschichtetem Draht.

— Bekleidungszubehör: Haken- und Schlaufenteile aus Draht für Bügel und Präsentationsständer.

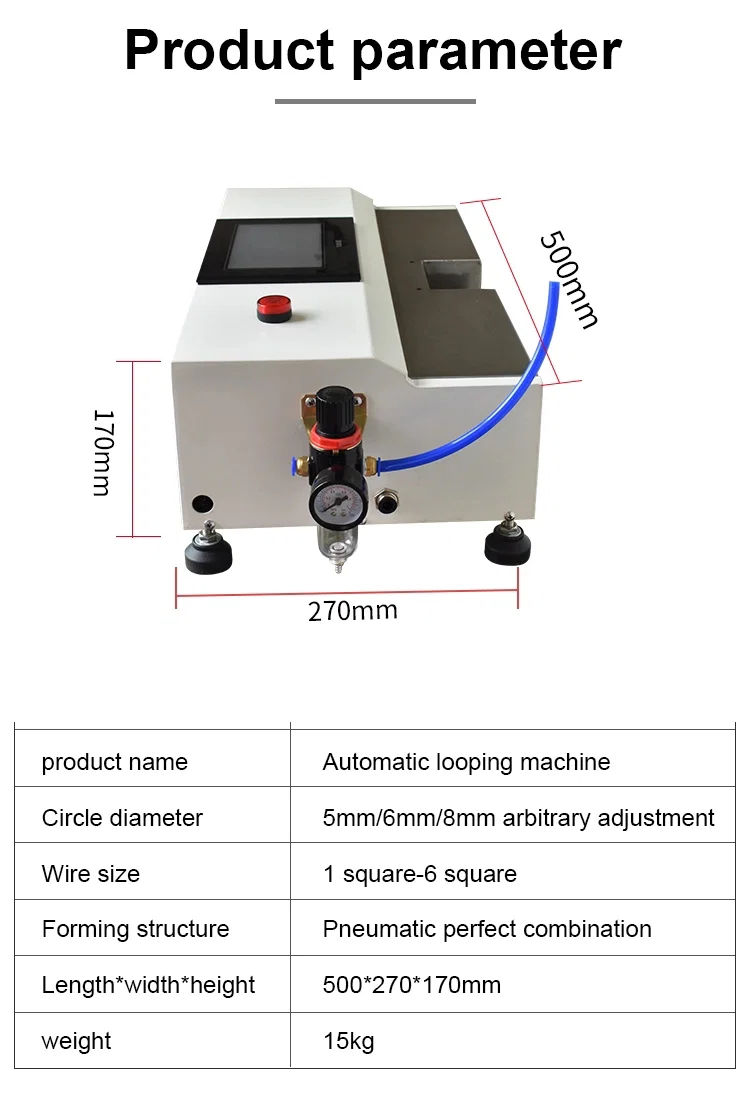

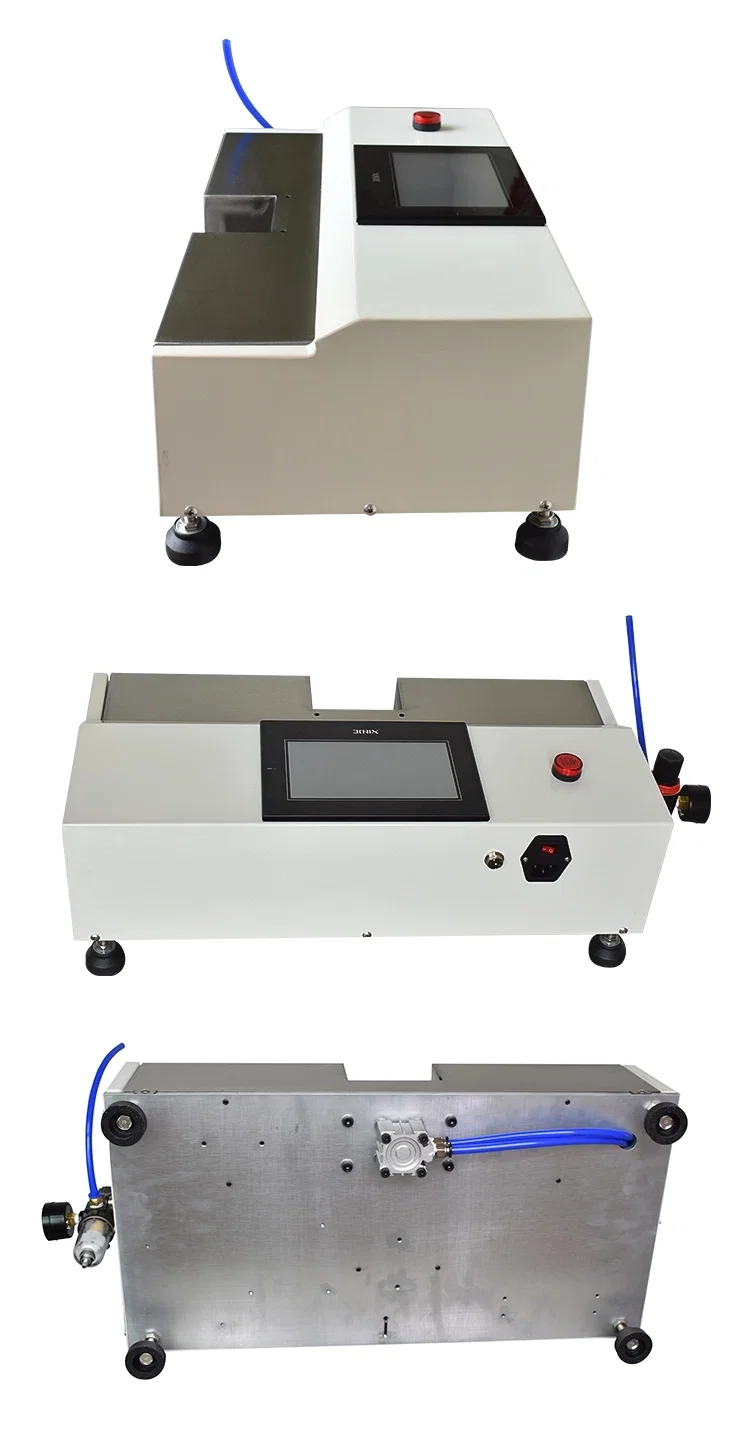

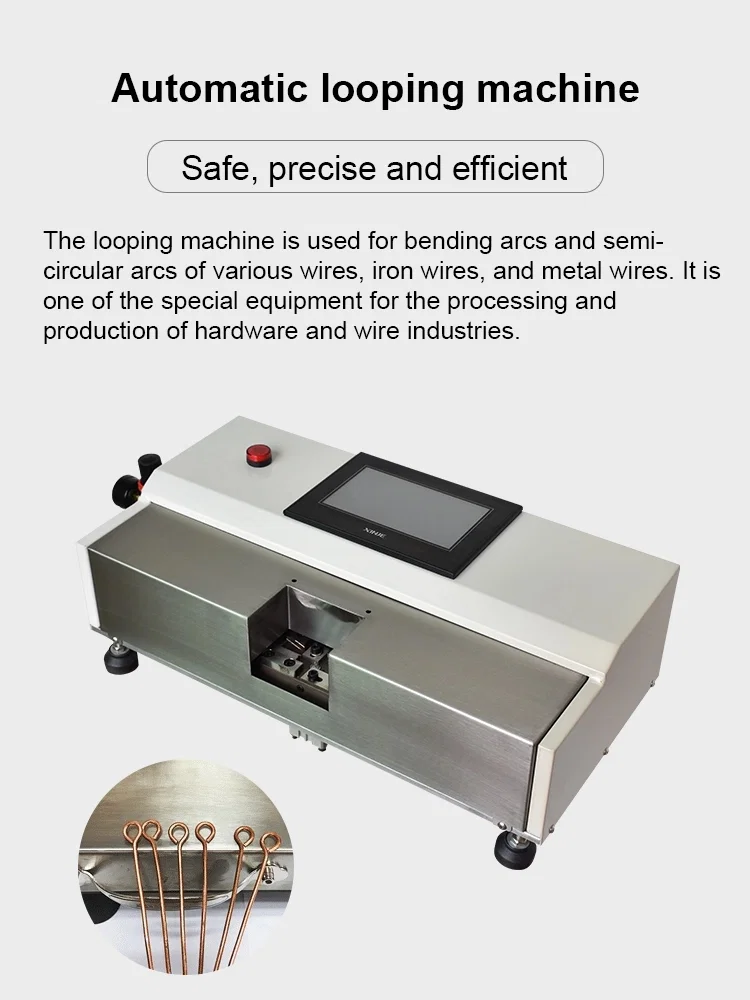

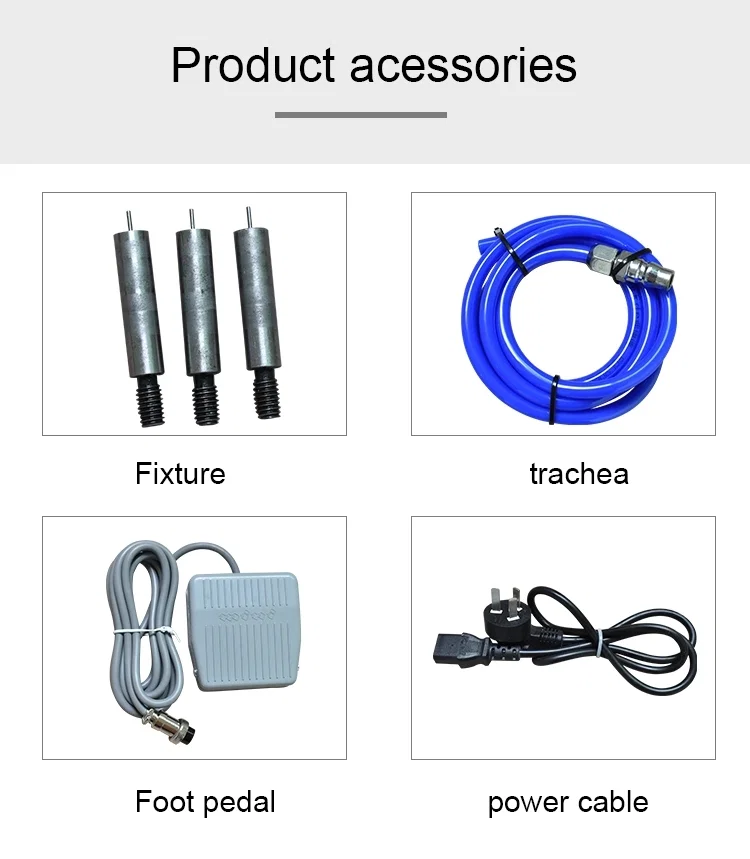

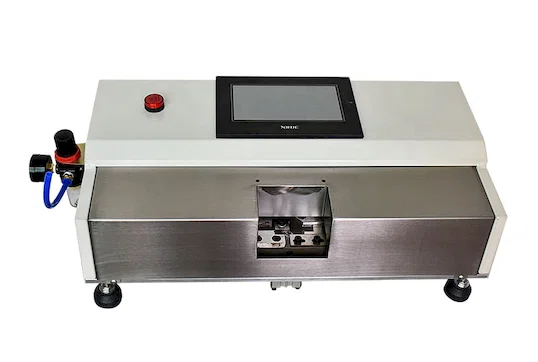

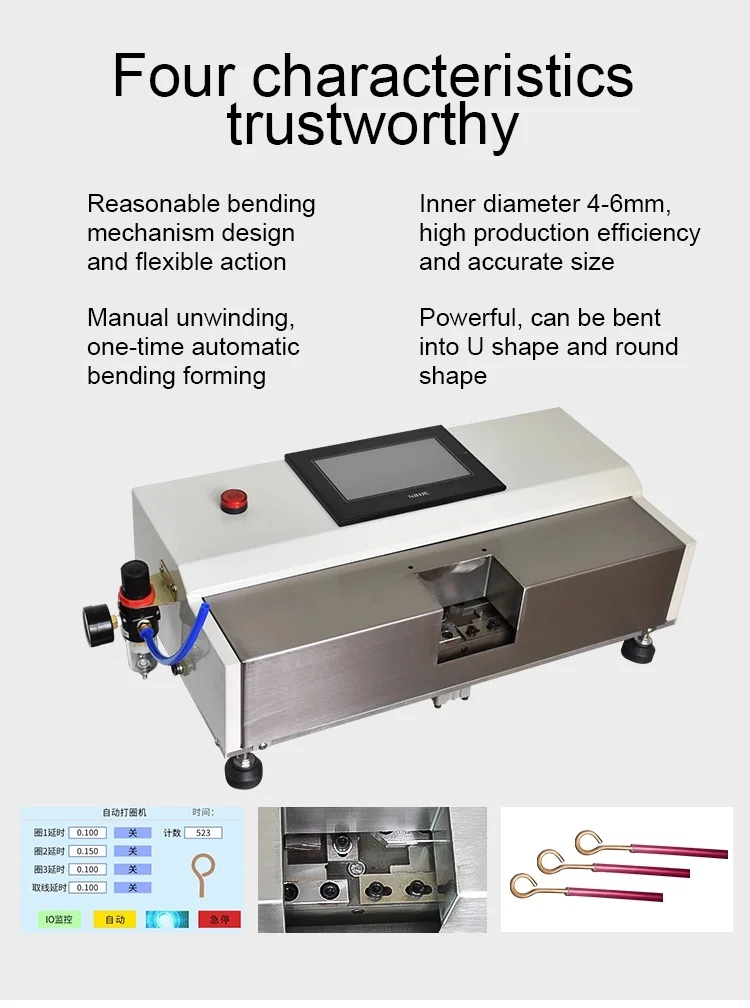

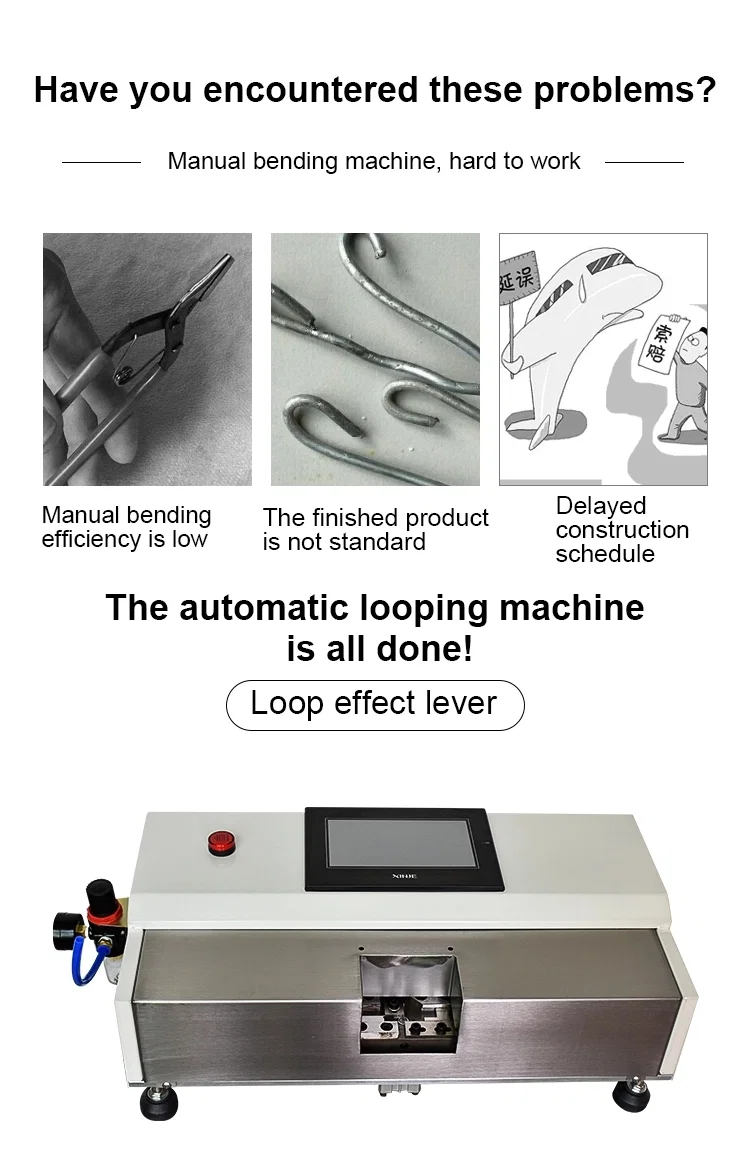

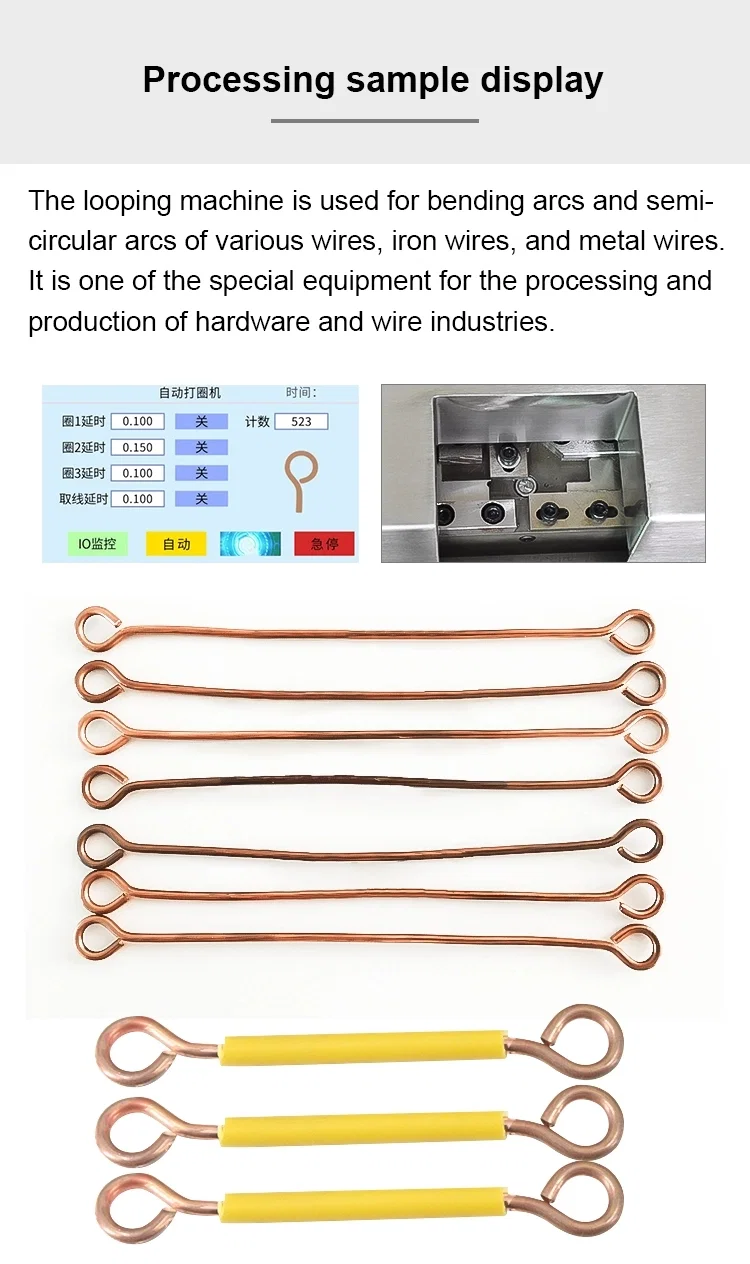

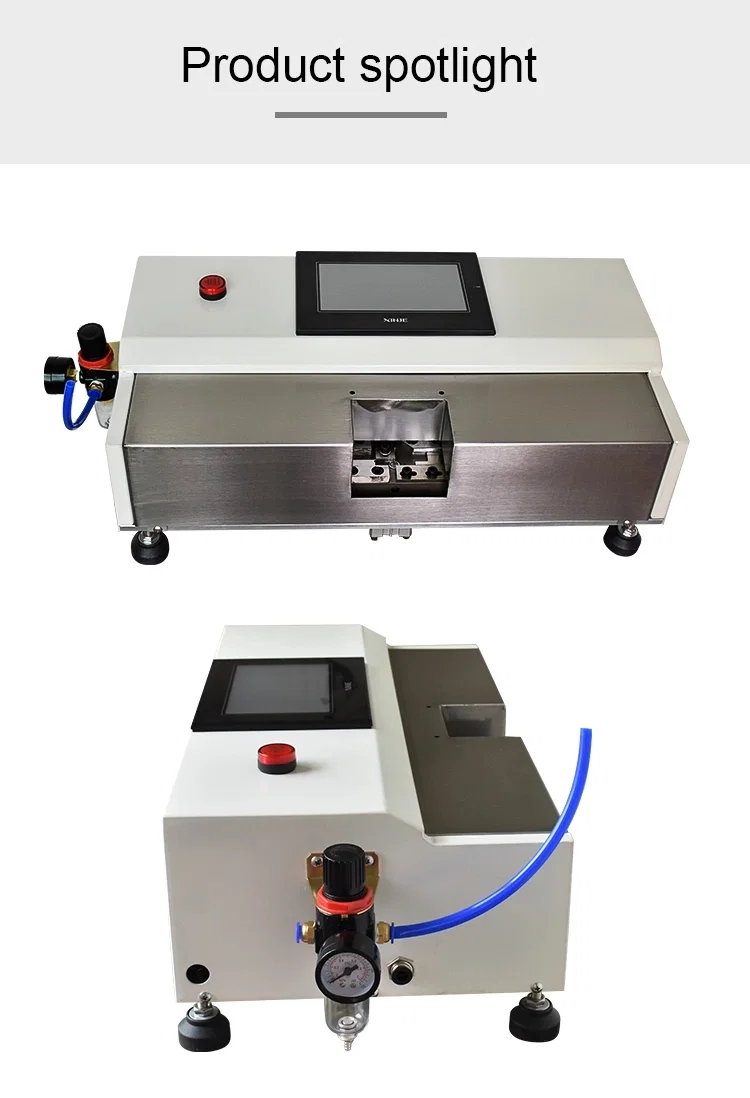

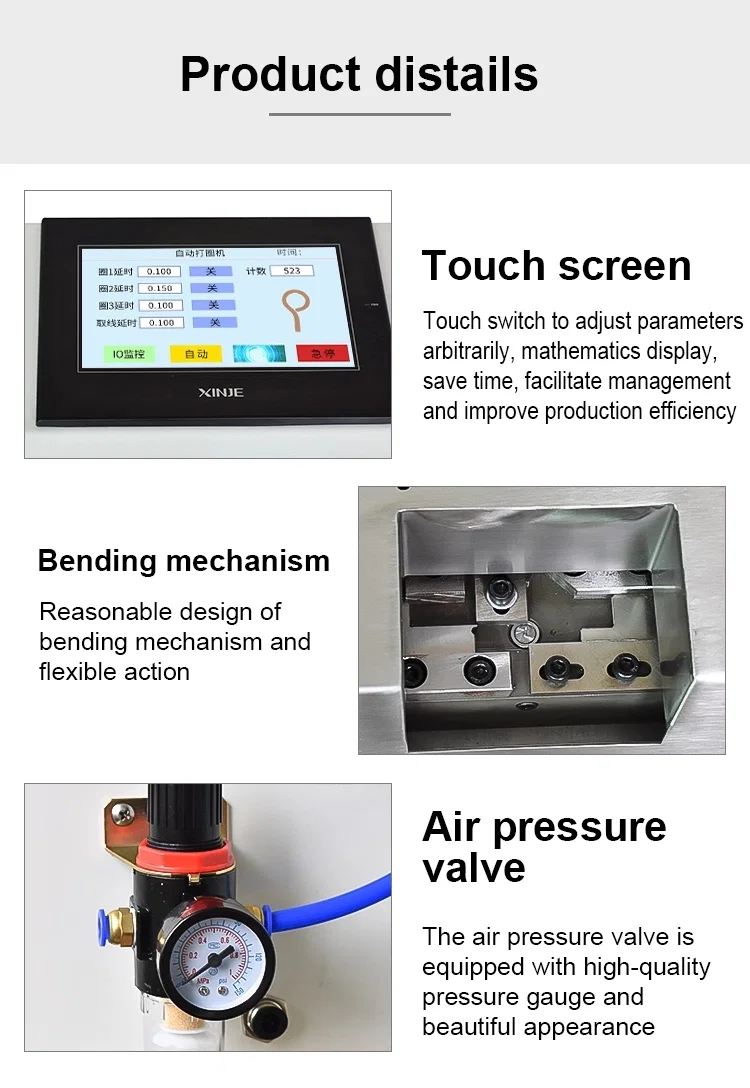

Automatische Schlaufenmaschine mit Touchscreen, rotem Taster und eingelegtem KupferdrahtAutomatische Schlaufenmaschine im Vergleich mit Handbiegezange und schlechten BiegungenSchlaufenmaschine mit Biegemechanismus, U-Form- und RundschlaufenmusternSchlaufenmaschine 500x270x170 mm mit Pneumatikregler und ParametertabelleSchlaufenmuster: Kupferdrähte beidseitig verschlauft und gelb ummantelte SchlaufenNahaufnahmen von Touchscreen, Biegemechanismus und LuftdruckventilVorder- und Rückansicht der kompakten automatischen SchlaufenmaschineDraufsicht, Seiten- und Sockelansicht mit Pneumatikführung an der SchlaufenmaschineZubehör: drei Vorrichtungen, blauer Luftschlauch, Fußpedal und Netzkabel
