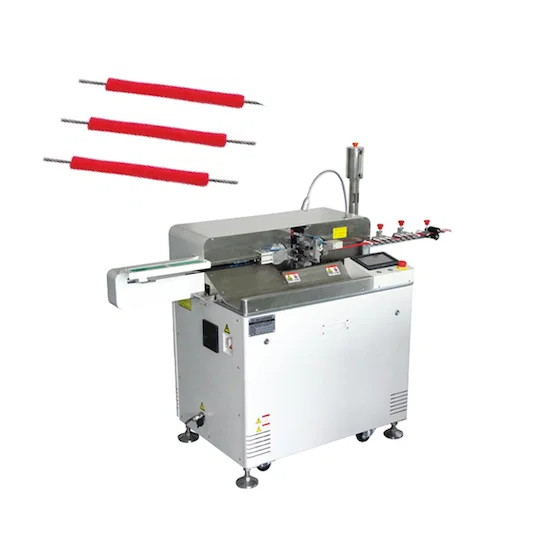

Automatischer Doppelseiten-5-Draht-Prozessor

Detailed description

Draht Schneiden Abisolieren Verzinnungsmaschine, 5-Draht Schneiden Abisolieren Verzinnungsmaschine, automatische beidseitige Drahtverzinnungsmaschine

Spezifikation

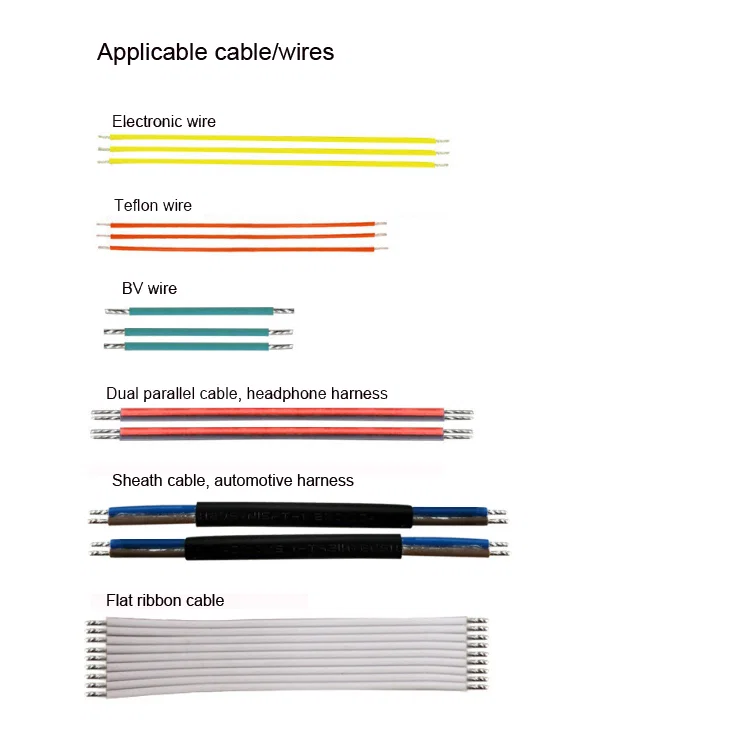

Die Maschine ist für das automatische Schneiden, Abisolieren, Verdrillen und Verzinnen von Flachkabeln und Einzeladern mit hoher Effizienz und hoher Genauigkeit ausgelegt.

(1) Für einen einzelnen Draht können wir die Maschine dazu bringen, 1 oder 3 oder 5 oder 8 Drähte gleichzeitig auszugeben, die Menge entsprechend dem Durchmesser des Drahtes.

(2) Für Flachbandkabel, Flachbandkabel, Flachbandkabel.

Wert des Artikels

Herkunftsort China

Verwendung: Schneiden, Abstreifen, Zwirnen, Verzinnen

Garantie 1 Jahr

Wirkungsgrad (1 Ausgang 3) 32-20AWG, 2700-4000/H

Wirkungsgrad (1 Ausgang 8) 20-16AWG, 6400-10000/H

Anwendbarer Draht AWG18-24 / AWG24-32

Schnittlänge 30-550mm (min.8mm, kundenspezifisch)

Schnitttoleranz 0,2+/-0,02* Länge

Abisolierlänge 0-9mm

Drehlänge 3-9mm

Verzinnungslänge 0,5-9mm

Luftversorgung 0,5-0,7 MPa

Funktionen

Maschinenabmessungen (L * B * H): 1210 * 770 * 1370 mm.

Maschinengewicht: 400 kg.

Funktionen:

1. Steuerungssystem: Delta SPS.

2. Zylinder: Deutschland Mayer.

3. Magnetventil: Festo, Deutschland.

4. Schraubenführung: Taiwan Silber.

5. Servomotorantrieb: Hechuan (optional mit Mitsubishi).

6. Pneumatische Komponenten: SMC.

7. Temperaturregeltabelle: Omron.

Vorteile:

1. Direktvertrieb ab Werk, ausgezeichnete Qualität, chinesisches Bedienungsmenü mit Computer-Touchscreen ist leicht zu erlernen und zu verwenden.

2. Verwendung von importierten hochpräzisen Teilen, stabile Leistung.

3. Die Bedienung ist einfach, die Länge des Drahtes, die Schnittgeschwindigkeit, die Zeit des Eintauchens in das Zinn und die Anzahl der Male des Eintauchens in das Zinn werden vollständig vom Touchscreen berührt, wodurch erkannt wird, dass einige Drähte, die schwer zu verzinnen sind, in die Dose getaucht werden.

4. Der bleifreie Zinnofen erfüllt hohe Umweltschutzstandards. verfügt über eine automatische Zinnschabvorrichtung, die den geschnittenen Draht ohne Zinnrückstände blank macht; Die Zinnschabezeit kann so eingestellt werden, dass der Zinnverlust den Boden erreicht. Die Dose wird in einem 90-Grad-Winkel eingetaucht und die Zinnöffnung ist eben.
