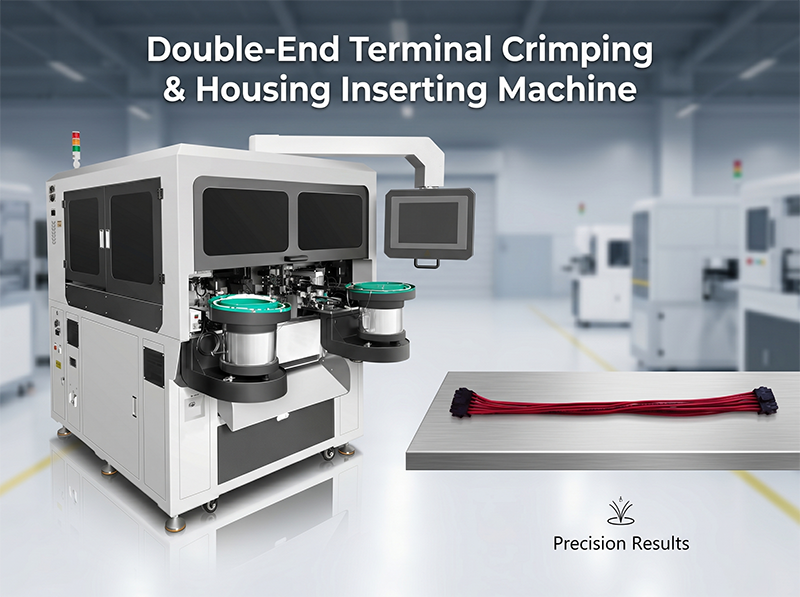

Doppelend-Anschluss-Crimp- und Gehäuseeinfügemaschine JW-CK01
Produkteinführung
Die JW-CK01 Doppelend-Anschluss-Crimp- und Gehäuseeinfügemaschine ist eine vollautomatische, integrierte Drahtverarbeitungsmaschine, die Drahtschneiden, Abisolieren, Doppelend-Crimpen und Gehäuseeinfügen in einem Arbeitsgang vereint. Sie wird häufig bei der Herstellung von Präzisionskabelbäumen für die Bereiche erneuerbare Energien, Haushaltsgeräte, 3C-Elektronik, Steckverbinder und Automobilindustrie eingesetzt. Mit stabiler Leistung, hoher Präzision und einfacher Bedienung verbessert sie effektiv die Produktionseffizienz und Produktkonsistenz.
Technische Parameter
1. Modell:
JW-CK01 Doppelend-Anschluss-Crimp- und Gehäuseeinfügemaschine
2. Display:
15-Zoll-LCD-Touchscreen
3. Steuerungssystem: MCU-Steuerungssystem
4. Kapazität:
Ca. 1.600–2.600 Stück/Stunde bei 100 mm Drahtlänge (tatsächliche Kapazität abhängig von Arbeitsbedingungen)
5. Anwendbarer Drahtquerschnitt: AWG30# – AWG16# (anpassbar für Sonderanforderungen)
6. Verarbeitungslänge: 90 mm – 900 mm (anpassbar für längere Größen)
7. Abisolierlänge: 0,1 mm – 14 mm (einstellbar)
8. Schnittgenauigkeit: ±0,1 mm
9. Crimpkraft: 1,5 Tonnen (anpassbar für Sonderbedarf)
10. Erkennungsvorrichtungen: Sichtprüfung, Drahtabwesenheitserkennung, Drucküberwachung, Papiersammlung, Anschlussmangel-Erkennung; Zugkraft- und Drucküberwachung (optional)
11. Hilfsvorrichtungen: Abfallpapierwicklung, Drahtabfall-Sammlung, Bandschneiden
12. Standard externe Konfigurationen: 8-Achsen-Spannungsabwickelständer, Fertigprodukt-Förderband
13. Stromversorgung: AC 220 V, 50 Hz (anpassbar)
14. Gewicht:
Ca. 1.100 kg
15. Maschinenabmessungen: L 2200 mm × B 1800 mm × H 2200 mm
16. Installationsfläche: L 3200 mm × B 4000 mm × H 2200 mm
Liste der Standardkomponenten
|
Position
|
Komponentenname
|
Einheit
|
Menge
|
|
1
|
Kugelgewindespindeln
|
Satz
|
15
|
|
2
|
Linearschienen
|
Satz
|
31
|
|
3
|
Druckluftregler
|
Satz
|
2
|
|
4
|
Pneumatikzylinder
|
Stk.
|
31
|
|
5
|
Magnetventile
|
Stk.
|
36
|
|
6
|
Luftfilter
|
Satz
|
1
|
|
7
|
Druckluftdetektor
|
Stk.
|
1
|
|
8
|
Relais
|
Stk.
|
5
|
|
9
|
Luftschläuche
|
Satz
|
1
|
|
10
|
Schlauchverschraubungen
|
Satz
|
1
|
|
11
|
Lager
|
Satz
|
1
|
|
12
|
Bildverarbeitungssystem
|
Satz
|
1
|
|
13
|
Faserverstärker
|
Stk.
|
3
|
|
14
|
Touchscreen
|
Stk.
|
1
|
|
15
|
Servomotoren
|
Stk.
|
14
|
|
16
|
Servoantriebe
|
Stk.
|
14
|
|
17
|
Schrittmotortreiber
|
Stk.
|
2
|
|
18
|
Schrittmotoren
|
Stk.
|
2
|
|
19
|
Druckmanagementsystem
|
System
|
1
|
Hinweise
Spezifikationen und Konfigurationen können ohne vorherige Ankündigung geändert werden. Die endgültige Konfiguration richtet sich nach dem formalen Kaufvertrag.
