Automatisches Klemmenquerschnitts-Analysesystem WPM-SE4

Erreichen Sie beispiellose Präzision bei der Qualitätskontrolle von Kabelbäumen mit dem vollautomatischen Klemmenquerschnittsanalysator WPM-SE4

Einleitung:

In die anspruchsvolle Landschaft der Kabelbaumherstellung und stellt sicher, dass die Die Integrität und Zuverlässigkeit von Crimpverbindungen ist von größter Bedeutung. Einführung der vollautomatische Anschlussquerschnittsanalysator WPM-SE4, Ein hochmodernes Präzisionsinstrument, das speziell für die Revolutionieren Sie Ihren Prozess der Qualitätsprüfung von Kabelbäumen. Das Ein umfassendes System ist nicht nur eine Maschine; Es ist eine Komplettlösung, Sorgfältig entwickelt, um schnelle, genaue und wiederholbare Ergebnisse zu liefern Querschnittsanalyse von Kabelbaumklemmen. Von Automotive bis Luft- und Raumfahrt ermöglicht der WPM-SE4 Herstellern aus allen Branchen garantieren höchste Standards der Crimpqualität, minimieren Defekte und Maximierung der Produktleistung.

Hauptmerkmale und Vorteile: Präzision, Geschwindigkeit und Automatisierung neu definiert

Das WPM-SE4 steht für einen Inbegriff technischer Exzellenz und integriert Modernste Technologien für eine beispiellose Leistung und Erfahrung. Hier ist eine detaillierte Aufschlüsselung der wichtigsten Funktionen, die Dieser Analysator ist ein unverzichtbares Asset für Ihre Qualitätskontrolle Transaktionen:

• Vollautomatisches, integriertes System für einen optimierten Arbeitsablauf: Das WPM-SE4 ist ein vollautomatisches System, das jeden Schritt des Querschnittsanalyseprozesses nahtlos integriert. Vom Präzisionsschneiden und -schleifen über die optische Bemusterung bis hin zur Korrosionsreinigung und Bildaufnahme Alles ist automatisiert in einer einzigen, zusammenhängenden Einheit. Diese Automatisierung reduziert drastisch manuelle Eingriffe, minimiert Bedienungsfehler und sorgt für konsistente, wiederholbare Ergebnisse.

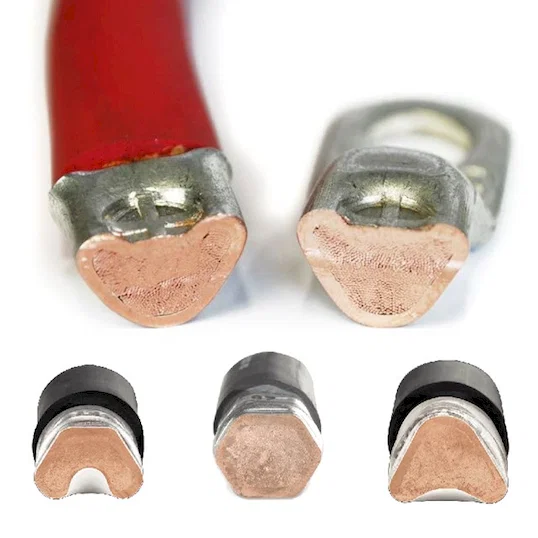

• Patentierte Ein-Schritt-Schneid- und Schleiftechnologie: Die WPM-SE4 nutzt die neueste patentierte Technologie und führt das Schneiden und Schleifen in einem einzigen, synchronisierten Arbeitsgang durch. Dieser innovative Ansatz garantiert eine perfekte Ebenheit der Klemmen – ein entscheidender Faktor für eine genaue Querschnittsanalyse. Das eliminiert Inkonsistenzen, die durch getrenntes Schneiden und Schleifen entstehen Prozesse, die eine überlegene Probenvorbereitung und eine zuverlässigere Daten.

• Beispiellose Geschwindigkeit: Vollständige Analyse in nur 3 Minuten: Zeit ist in der Fertigung entscheidend. Der WPM-SE4 ist auf Geschwindigkeit ausgelegt und in der Lage, die gesamte Verarbeitung und Analyse eines einzelnen Terminals in bemerkenswerten 3 Minuten abzuschließen. Dieser außergewöhnliche Durchsatz beschleunigt Ihre Qualität erheblich Inspektionsprozess, der ein schnelleres Feedback und eine schnellere Ausgabe ermöglicht Identifikation und Steigerung der Produktionseffizienz.

• Einfache, bequeme und schnelle Bedienung für ein verbessertes Benutzererlebnis: Trotz seiner ausgefeilten Technologie ist der WPM-SE4 auf eine einfache, komfortable und schnelle Bedienung ausgelegt. Die intuitive Benutzeroberfläche und die automatisierten Prozesse minimieren den Schulungsaufwand Anforderungen und maximieren Sie die Effizienz des Bedieners. Konzentrieren Sie sich auf Ergebnisse, nicht auf komplexe Verfahren.

• In Japan importiertes High-Definition-Bilderfassungssystem für kompromisslose Klarheit: Das Herzstück des WPM-SE4 ist ein aus Japan importiertes High-Definition-Bilderfassungssystem. Dieses fortschrittliche System erfasst unglaublich detaillierte Schnittbilder und gewährleistet so eine genaue Messung und Analyse. Die überragende Bildqualität ermöglicht eine präzise Bewertung der Crimpung Eigenschaften, die zu fundierteren Qualitätsentscheidungen führen. Das System verfügt über ein japanisches industrielles HD-Videosystem mit 5 Millionen Pixeln, das außergewöhnliche visuelle Klarheit bietet.

• Aus Japan importiertes optisches System mit segmentlosem Zoom für detaillierte Beobachtungen: Der Analysator enthält ein aus Japan importiertes optisches System mit segmentlosem Zoom. Dieses hochwertige Optiksystem bietet einen Gesamtvideovergrößerungsbereich von 30~312X, Dies ermöglicht sowohl Überblicksperspektiven als auch sehr detaillierte Untersuchungen von Crimpstrukturen. Dieser vielseitige Vergrößerungsbereich gewährleistet Ihnen kann jeden Aspekt des Klemmenquerschnitts mit außergewöhnlicher Klarheit.

• Präzisionskomponenten für unerschütterliche Zuverlässigkeit und Genauigkeit: Der WPM-SE4 ist mit hochwertigen Komponenten für langlebige Leistung und außergewöhnliche Genauigkeit ausgestattet:

  • Deutscher Motor: Sorgt für einen leistungsstarken und zuverlässigen Betrieb der Schneid- und Schleifmechanismen.

  • Japanische Panasonic-Servomotoren (X- und Y-Achse): Bieten eine präzise und kontrollierte Bewegung für die X- und Y-Achse. den Schneid- und Schleifprozess, um Genauigkeit und Wiederholbarkeit.

  • Japanischer Mitsubishi PLC Controller: Fungiert als intelligentes Gehirn des Systems und sorgt für einen reibungslosen und koordinierten Ablauf aller automatisierten Prozesse.

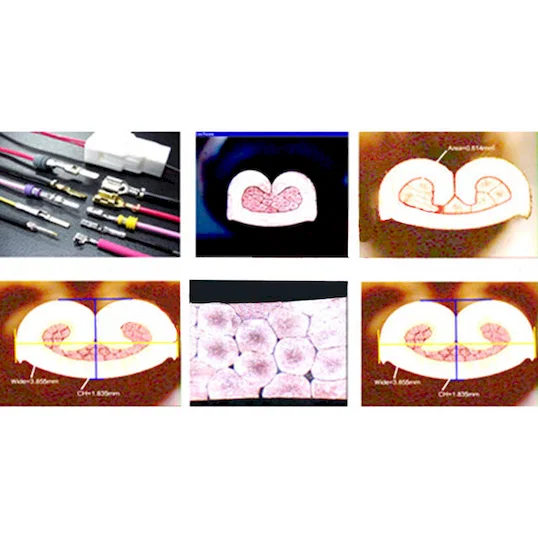

• Umfassende Software zur Analyse von Klemmenprofilen (in Japan importiert): Der WPM-SE4 ist mit einer professionellen Software zur Analyse von Klemmensektionen ausgestattet, die aus Japan importiert wurde. Diese Software wurde speziell für die Analyse von Crimpungen entwickelt. und bietet eine Reihe von Mess- und Analysewerkzeugen, um Quantifizieren Sie die Crimpqualität. Für Datensicherheit und Softwareintegrität ist die Die Software ist mit einem Verschlüsselungsschloss versehen und wird auf CD bereitgestellt.

• Breites anwendbares Drahtsortiment für vielseitige Prüfungen: Der WPM-SE4 ist für ein breites Spektrum von Drahtgrößen ausgelegt, mit einem anwendbaren Drahtbereich von 0,01 ~ 50 mm2. Diese Vielseitigkeit stellt sicher, dass der Analysator eine Vielzahl von Analysatoren aufnehmen kann von Kabelbaumanwendungen, von empfindlichen Signaldrähten bis hin zu größeren Kabel.

• Langlebige und empfindliche Klinge aus deutschem Import: Für den Schneidprozess wird eine aus Deutschland importierte Klinge mit einem Durchmesser von 110 x 0,5 mm verwendet. Diese Klinge ist bekannt für ihre filigrane und dennoch langlebige Beschaffenheit, die saubere und präzise Schnitte gewährleistet und gleichzeitig langfristige Schärfe und Zuverlässigkeit beibehält.

• Präzise Korrosionsreinigung für optimale Bildschärfe: Das System verfügt über einen Reinigungsprozess mit terminaler Korrosionsflüssigkeit, der in nur 5 Sekunden abgeschlossen ist. Dieser schnelle Reinigungsschritt entfernt Schmutz und Verunreinigungen aus dem und gewährleistet so eine optimale Bildschärfe für eine genaue Analyse.

• Einstellbare LED-Beleuchtung für eine gleichmäßige Beleuchtung: Ein komplett weißes, verstellbares LED-Beleuchtungsgerät sorgt für eine gleichmäßige und kontrollierte Ausleuchtung des Terminals Querschnitt. Diese einstellbare Beleuchtung sorgt für optimale Sicht und Bildqualität, unabhängig vom Endgerät oder der Umgebungsbeleuchtung Bedingungen.

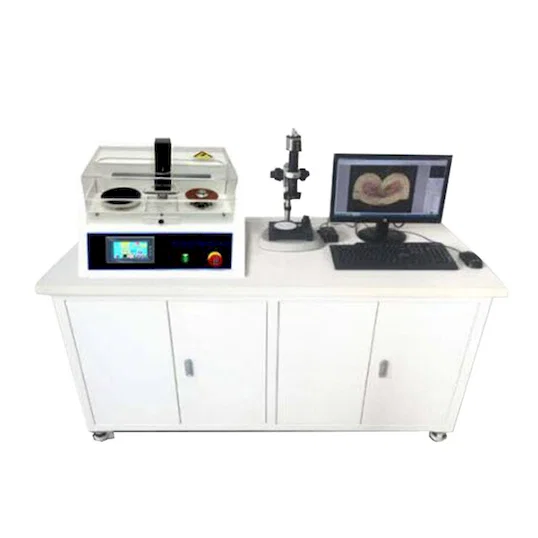

• Kompakte Stellfläche für einfache Integration in Arbeitsräume: Mit Abmessungen von W500XD350XH350 zeichnet sich der WPM-SE4 durch eine kompakte Stellfläche aus, die eine einfache Integration in bestehende Labor- oder Produktionsarbeitsplätze ermöglicht.

Technische Daten:

Anträge:

Das Der vollautomatische terminale Querschnittsanalysator WPM-SE4 ist unerlässlich für die Qualitätskontrolle in einer Vielzahl von Branchen, darunter:

• Herstellung von Kabelbäumen in der Automobilindustrie: Gewährleistung der Zuverlässigkeit und Sicherheit von elektrischen Systemen in der Automobilindustrie.

• Luft- und Raumfahrt und Verteidigung: Erfüllung strenger Qualitätsstandards für kritische Verkabelung in Flugzeugen und Verteidigungssystemen.

• Unterhaltungselektronik: Gewährleistung der langfristigen Leistung von Kabelanschlüssen in elektronischen Geräten.

• Herstellung von Industrieanlagen: Überprüfung der Robustheit der Verkabelung in Maschinen und Steuerungssystemen.

• Was ist die Hauptanwendung des WPM-SE4 Vollautomatischen Klemmen-Querschnitt-Analysators?

  Der WPM-SE4 ist für die präzise Qualitätskontrolle in der Kabelbaum- und Leitungsbaumfertigung konzipiert. Er analysiert automatisch Crimp-Querschnitte, um die korrekte Drahtkompression, Isolationsplatzierung und Klemmenintegrität sicherzustellen, was für die elektrische Zuverlässigkeit und Sicherheit in der Automobil-, Luftfahrt- und Elektronikindustrie entscheidend ist.

  Welchen Vergrößerungsbereich bietet der WPM-SE4 und warum ist das wichtig?

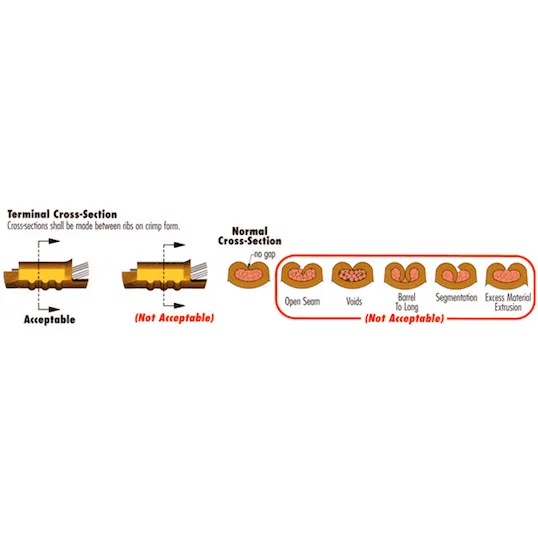

  Der Analysator bietet einen weiten Vergrößerungsbereich von 30X bis 312X. Dies ist für die detaillierte Inspektion verschiedener Klemmenabmessungen und Crimp-Typen unerlässlich, sodass Bediener winzige Defekte wie Hohlräume, Risse oder falsche Drahtlitzenverteilung klar visualisieren können, die die Verbindungsleistung beeinträchtigen könnten.

  Wie verbessert die automatische Funktionalität die Qualitätskontrolle von Kabelbäumen?

  Der vollautomatische Betrieb eliminiert menschliche Fehler und Subjektivität aus dem Messprozess. Sobald eine Probe geladen ist, erfasst, analysiert und berichtet das System automatisch über Schlüsselparameter wie Crimphöhe, -breite und Querschnittsfläche und gewährleistet so eine konsistente, wiederholbare und schnelle Inspektion, um die allgemeine Fertigungsqualität und den Durchsatz zu steigern.

  Was ist die Bedeutung des Messbereichs von 0,01-50 mm² und der japanischen HD-Bildgebung?

  Der breite Bereich von 0,01-50 mm² ermöglicht es dem Analysator, alles von ultrafeinen bis zu schweren Klemmen zu verarbeiten, was ihn für verschiedene Produktionslinien vielseitig einsetzbar macht. Das japanische Hochdefinitions-Bildgebungssystem liefert außergewöhnlich klare, scharfe und kontrastreiche Bilder und ermöglicht so die präzise Erkennung selbst der kleinsten Unvollkommenheiten für zuverlässige und genaue Qualitätsbewertungen.

  Was sind die Hauptvorteile der Integration des WPM-SE4 in einen Drahtverarbeitungs-Workflow?

  Die Integration des WPM-SE4 verbessert die Qualitätskontrolle durch objektive, datengesteuerte Inspektion und reduziert Ausschuss- und Nacharbeitskosten. Es erhöht die Inspektionsgeschwindigkeit und -konsistenz, unterstützt die Einhaltung von Industriestandards (wie ISO und Automobilspezifikationen) und hilft Herstellern letztendlich, zuverlässigere Kabelbäume zu liefern, was die Produktsicherheit und Kundenzufriedenheit verbessert.
