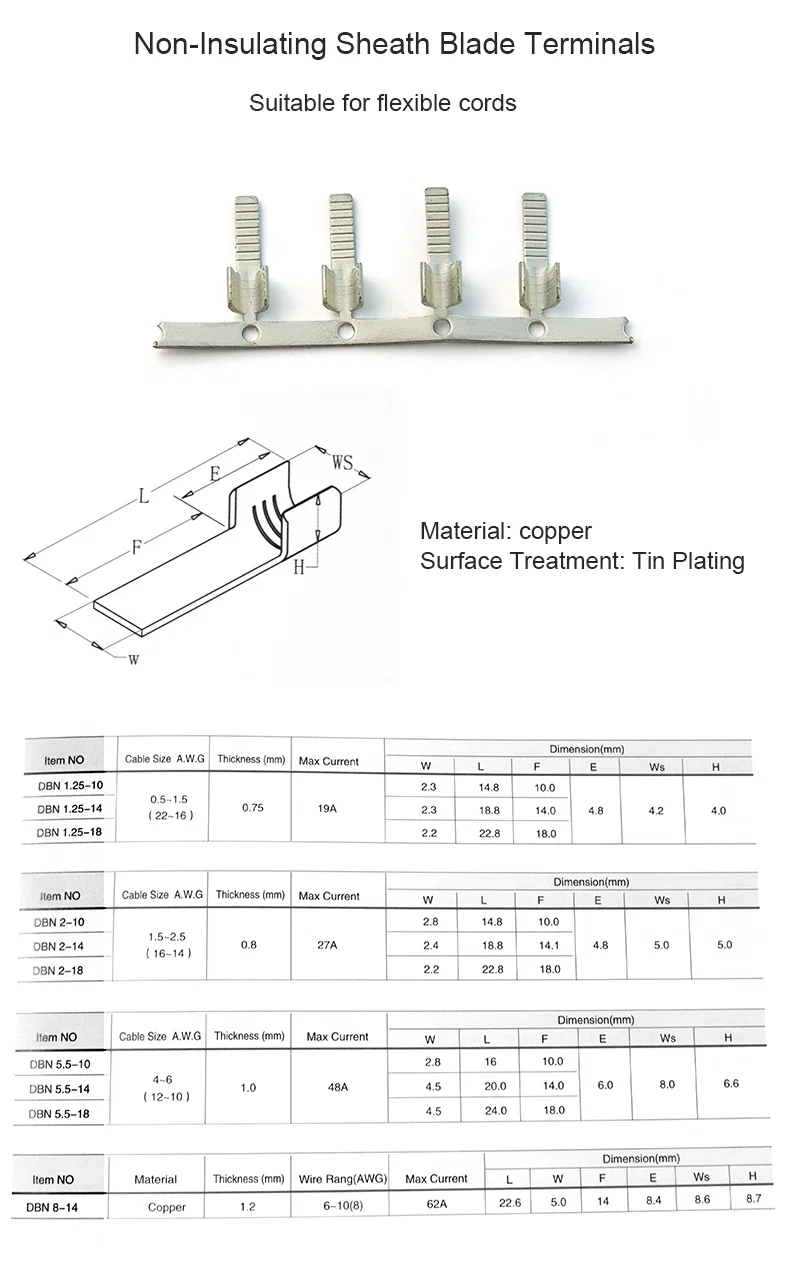

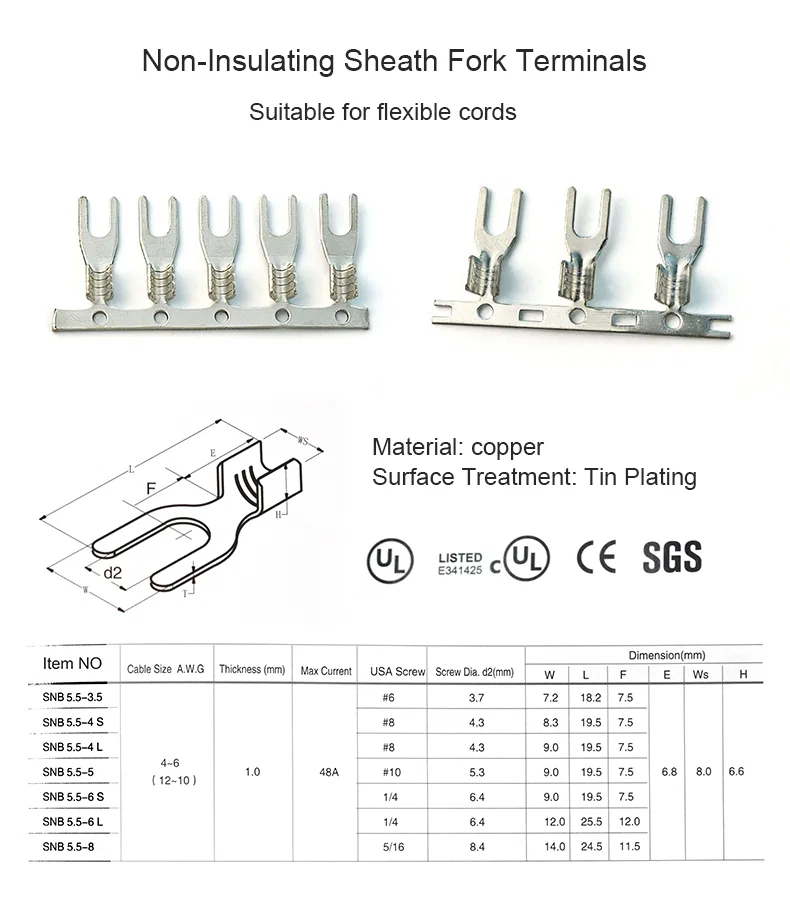

Der JW-TM02 ist ein nicht isolierter Kupfer-Gabelschuh, verzinnt, in Steckbreiten von 2,8, 4,8 und 6,3 mm für PH-, VH-, JST- und Flachsteckanschlüsse. Er ist UL- und CE-zertifiziert und wird auf einem durchlaufenden Streifen für das Applikatorcrimpen geliefert. Der offene Schlitz schiebt sich unter eine Schraube, ohne dass die Schraube ausgebaut werden muss.
Ein isolierter Kabelschuh verdeckt die Crimpung hinter einer Hülse und begrenzt die Arbeitstemperatur auf die Belastbarkeit der Hülse. Beim TM02 bleibt der Barrel offen, sodass Crimphöhe und Füllgrad der Litzen bei der Prüfung sichtbar sind und die Verbindung bei der Temperatur des Anschlusses statt der des Kunststoffs betrieben wird. Die Verzinnung auf Kupfer hält den Übergangswiderstand gegenüber Messing und verzinnten Klemmen stabil, und der offene Schlitz bedeutet, dass die Schraube zur Wartung nur zurückgedreht werden muss.
Gegenüber dem Ringkabelschuh JW-TM01 tauscht der TM02 das geschlossene Auge gegen Wartungsfreundlichkeit: Die Gabel wird bei montierter Schraube ergänzt oder entfernt, löst sich aber, wenn sich die Schraube lockert. Der JW-TM03 deckt dieselben Steckformen mit Messingkörper und Nylonhülse ab, wo eine isolierte Verbindung gefordert ist.
Hauptmerkmale
1. Nicht isolierter Barrel, sodass Crimphöhe, Litzenfüllung und ausgetretene Einzeldrähte bei der Prüfung sichtbar sind.
2. Kupferkörper, verzinnt, für stabilen Übergangswiderstand auf Messing- und verzinnten Klemmen bei wiederholtem Stecken.
3. Offener Gabelschlitz in 2,8, 4,8 und 6,3 mm Breite, passend zu PH-, VH-, JST- und Flachsteckfahnen ohne Adapter.
4. UL- und CE-Zertifizierung für den gelieferten Kabelschuh, wodurch der Einsatz in zertifizierten Schalttafel- und Gerätebaugruppen möglich ist.
5. Barrel und Gabel werden aus einem Kupferstreifen geformt, ohne Lötstoß, sodass an der Crimpung keine Schnittstelle aus unterschiedlichen Metallen entsteht.
6. Zuführung als durchlaufender Streifen, sodass ein Tischapplikator jeden Kabelschuh weiterschaltet und trennt, statt dass der Bediener lose Teile handhabt.
Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | JW-TM02 |
|---|
| Produkttyp | Nicht isolierter Gabelkabelschuh |
|---|
| Werkstoff | Kupfer |
|---|
| Oberflächenbehandlung | Verzinnung |
|---|
| Zertifizierungen | UL, CE |
|---|
| Anschlussgrößen | 2,8 / 4,8 / 6,3 mm |
|---|
| Anschlusstypen | PH, VH, JST, Flachstecker |
|---|
| Isolierung | Keine |
|---|
| Lieferform | Trägerstreifen |
|---|
Anwendungen
— Klemmenleisten auf Leiterplatten - PH- und VH-Stiftleisten auf Steuerplatinen, Litze mit 2,8- oder 4,8-mm-Gabel gecrimpt.
— Relais- und Schützverdrahtung - Spulen- und Kontaktfahnen in Schalttafeln, bei denen die Schraube während der Wartung montiert bleibt.
— Sensor- und Schalterstränge - JST- und Flachsteckfahnen an Endschaltern, Näherungsschaltern und Magnetventilen.
— Geräteinterne Verdrahtung - 6,3-mm-Flachsteckfahnen an Heizelementen und Motorklemmen bei Verbindungstemperatur.
— Automobilbaugruppen - nicht isolierte Gabelanschlüsse an abgesicherten Stromkreisen, bei denen die Crimpprüfung Teil der Qualitätssicherung ist.
