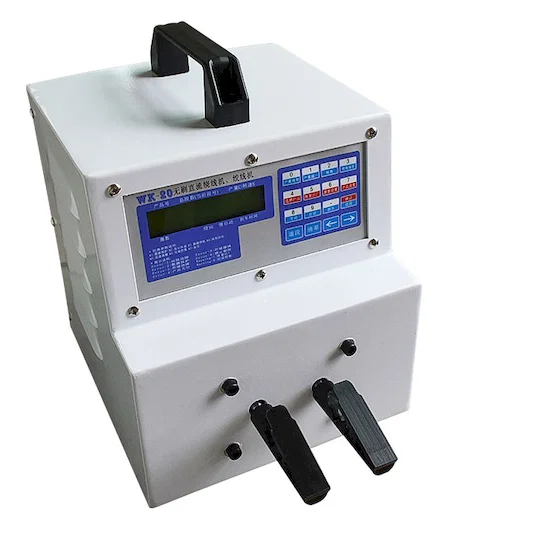

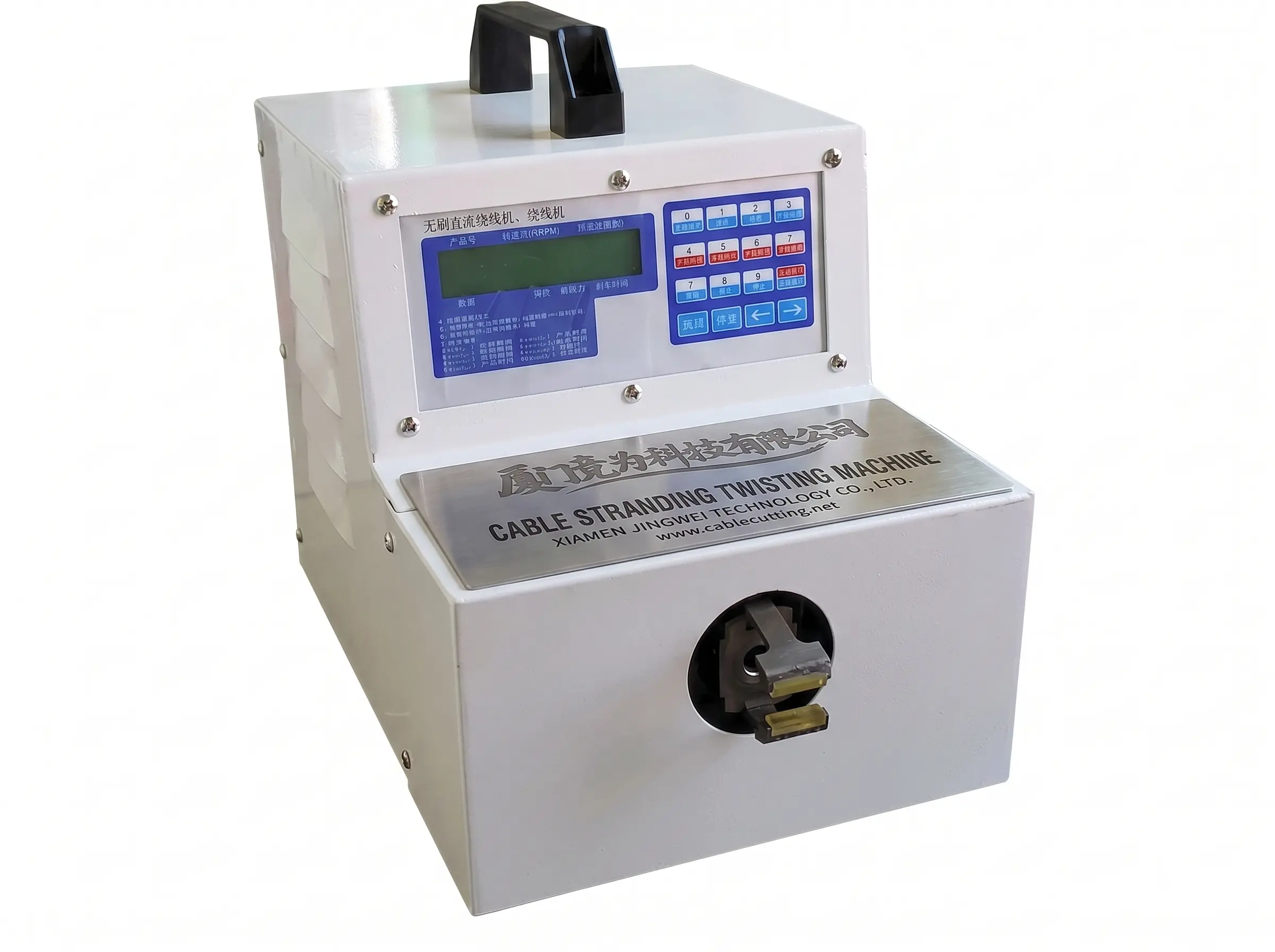

Die WPM-20T ist eine Hochgeschwindigkeits-Verdrillmaschine und kein Abisoliergerät: Sie nimmt bereits vorbereitete Leiterenden auf und verdrillt sie zu einem gleichmäßigen Strang. Die Steuerung arbeitet elektronisch über eine Anzeige mit Tastatur, der Regler ist einstellbar, der Antrieb läuft vorwärts oder rückwärts. Aufgebaut ist sie als kompaktes Tischgerät mit Tragegriff und einer Reihe frontseitiger Drahtklemmen.

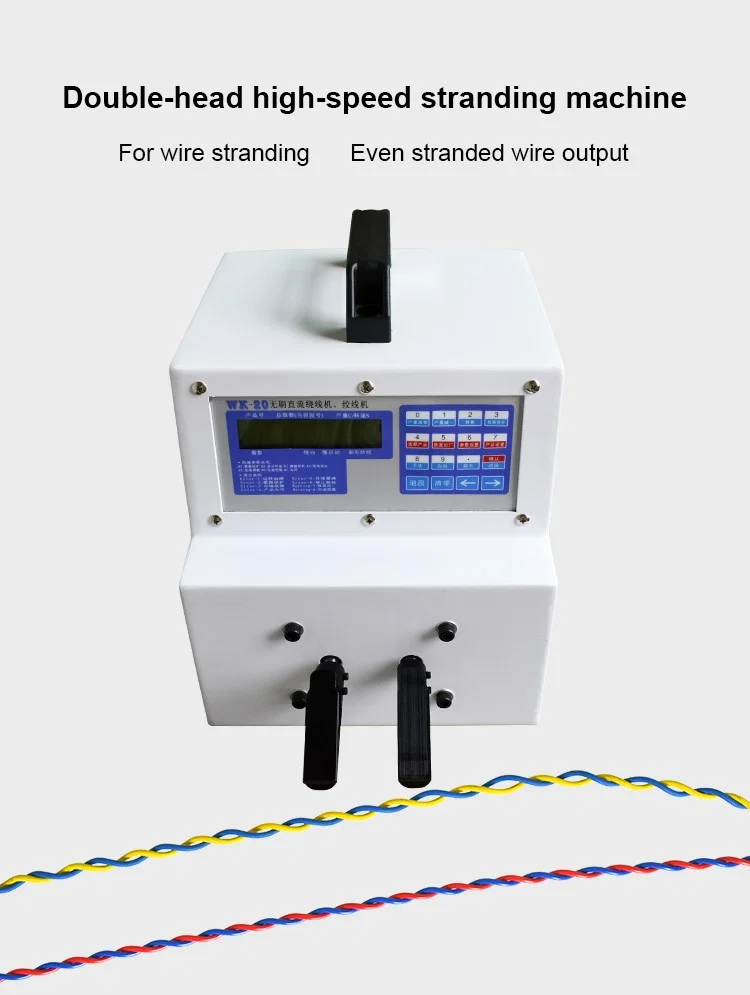

Der Unterschied zum Verdrillen von Hand oder mit einer Zangenvorrichtung ist die Wiederholbarkeit. Schlaglänge und Richtung hält der elektronische Regler und nicht das Gefühl des Bedieners; über die Vorwärts- und Rücklaufeinstellung lässt sich ein Schlag korrigieren oder umkehren, ohne die Leitung neu einzuspannen. Da die Klemmen an der Frontseite liegen, können mehrere Leitungen nacheinander eingelegt und verdrillt werden, ohne das Kabel über die Werkbank zu bewegen.
In dieser Gruppe ist die WPM-20T die einzige Einheit, die ohne Abisolieren verdrillt. WPM-3F+T und WPM-4F+T isolieren und verdrillen im gleichen pneumatischen Takt, bei 3–25 mm bzw. 3–30 mm, und die WPM-4F+T verarbeitet 1–10 Drähte gleichzeitig. Die WPM-20T steht dagegen allein an der Verdrillstation, übernimmt anderweitig abisolierte Enden und gibt ihnen über eine elektronische Einstellung einen kontrollierten Schlag statt über einen festen mechanischen Kopf.

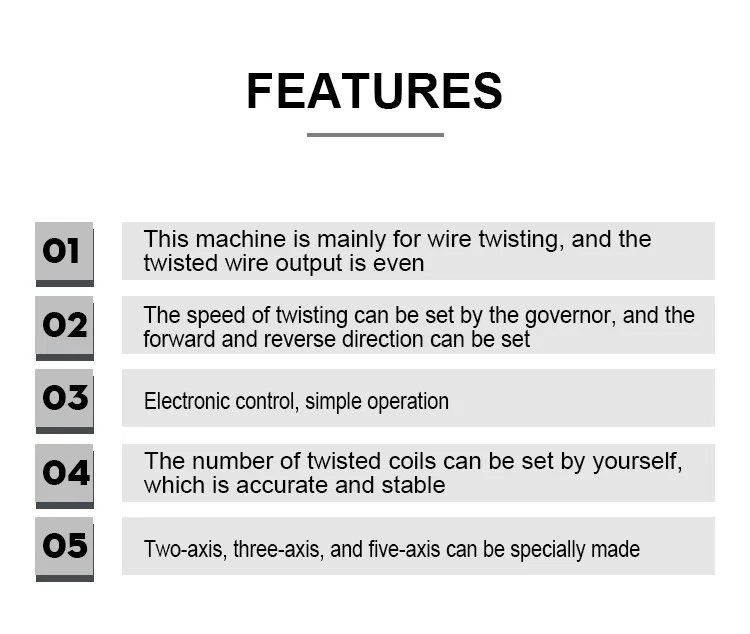

Hauptmerkmale

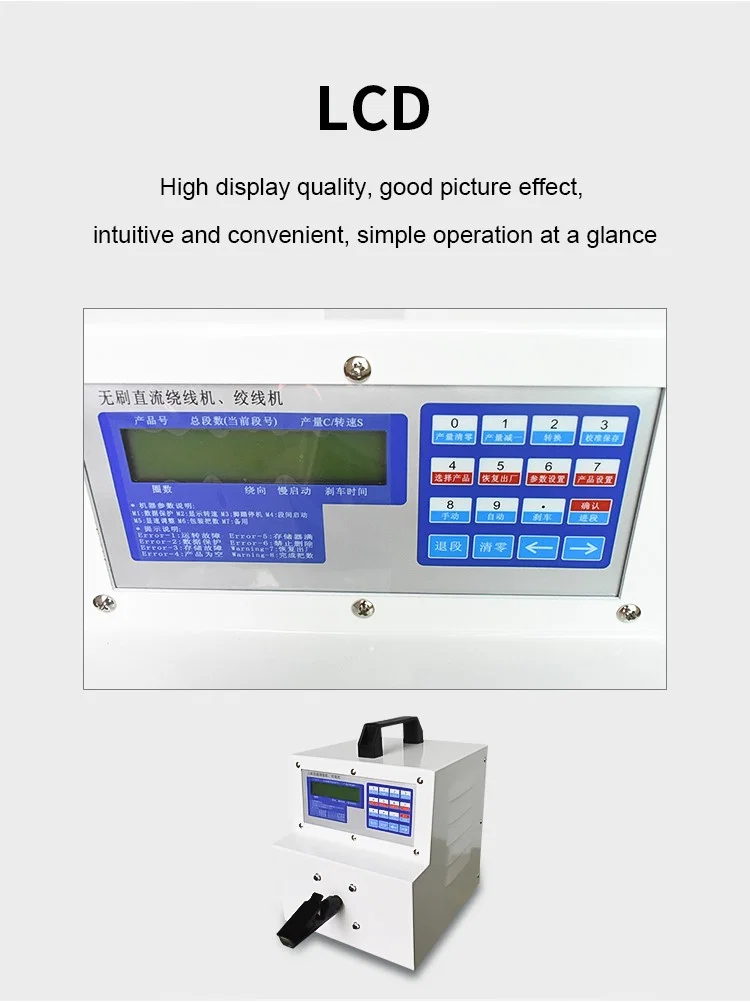

1. Elektronische Steuerung mit Anzeige und Tastatur zum Einstellen von Geschwindigkeit und Verdrillparametern
2. Regelbarer Regler, der die eingestellte Verdrillgeschwindigkeit über einen Lauf hält statt einer festen Motordrehzahl
3. Vorwärts- und Rücklaufeinstellung zum Korrigieren oder Umkehren des Schlags
4. Reinkupfermotor im Antrieb, ausgelegt für den Dauerbetrieb am Tisch

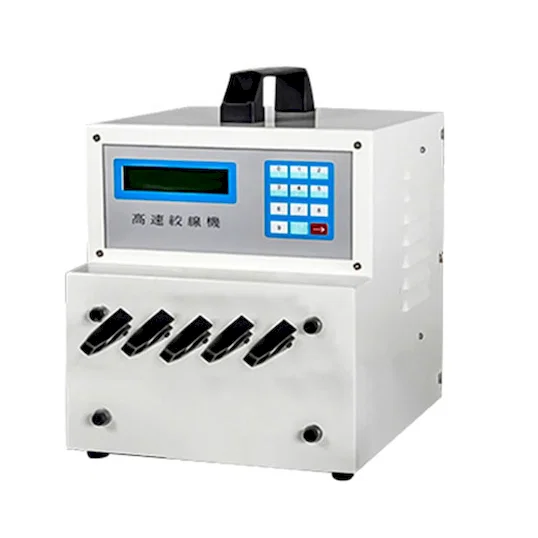

5. Mehrere frontseitige Drahtklemmen, sodass aufeinanderfolgende Leitungen ohne Umsetzen der Maschine eingelegt werden

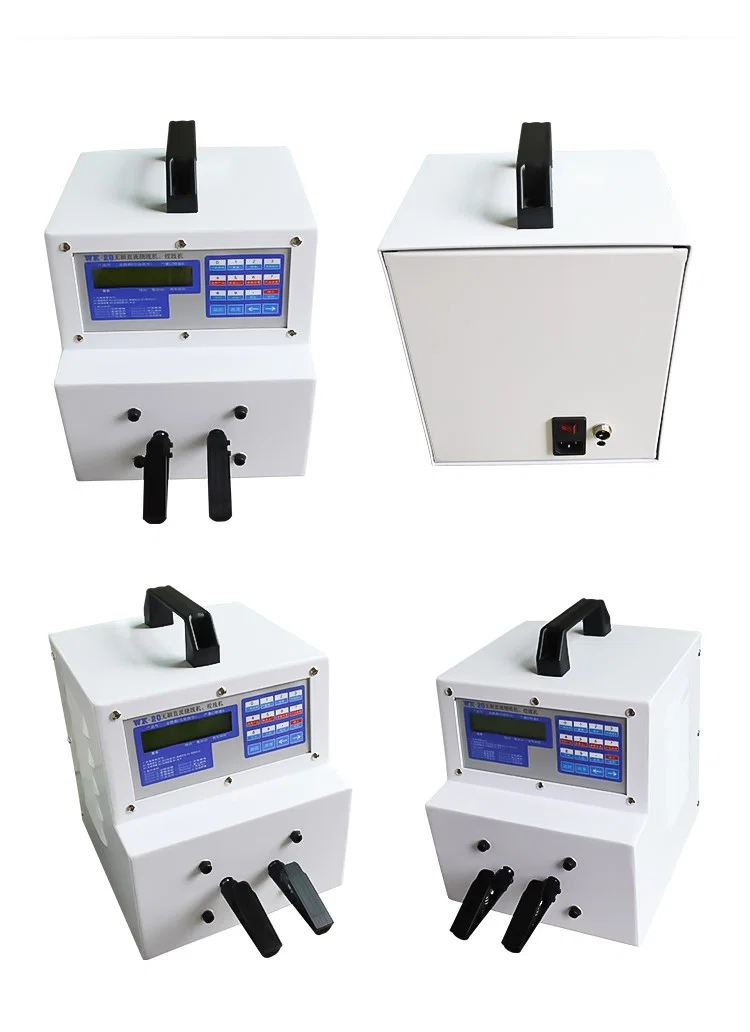

6. Kompaktes geschlossenes Gehäuse mit Tragegriff, das Antrieb und Steuerung in einer Einheit zusammenhält
Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | WPM-20T |
|---|
| Maschinentyp | Kabelverdrill- und Verseilmaschine |
|---|
| Bedienung | Elektronische Steuerung |
|---|
| Drehzahlregelung | Regelbarer Regler |
|---|
| Richtung | Vorwärts- und Rücklaufeinstellung |
|---|
| Motortyp | Reinkupfermotor |
|---|
| Anwendung | Verdrillen und Verseilen von Drähten |
|---|
| Display | Anzeige |
|---|
Anwendungen
— Verdrillstation im Kabelbau: abisolierte Leitungen auf feste Schlaglänge verdrillt vor dem Verzinnen
— Montage von Netzwerk- und Kommunikationskabeln: Adernpaare auf kontrollierten Schlag verdrillt
— Vorbereitung von Schutzleitern: mehrere Litzen zu einem Ende für das Kabelschuhcrimpen zusammengefasst
— Montage von Geräte- und Netzleitungen: verdrillte Enden gleichmäßig über eine Charge gefertigt
— Nacharbeit und Reparatur: vorhandene verdrillte Abschnitte werden neu gelegt oder passend zur Zeichnung umgekehrt
