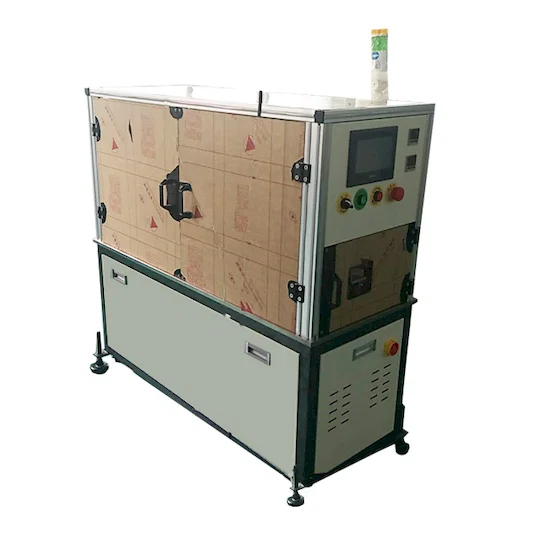

Die WPM-BZ1 zieht dehnbaren Geflechtschlauch über Kabelbäume auf und schneidet ihn auf Länge. Sie verarbeitet Fasergeflecht und heißschnittfähigen Schlauch durch ein Führungsrohr von 12-25 mm und schneidet auf jede Länge von 100 mm bis 1200 mm.
Das Aufziehen von Schlauch von Hand ist langsam, und das Schnittende franst aus. Die Maschine schiebt den Schlauch über das Bündel und schneidet mit einer beheizten Klinge, sodass das Geflecht an der Schnittstelle verschmilzt; dabei wird die Länge auf ±3 mm bei 1000 Stück pro Stunde oder mehr gehalten. Jedes Stück verlässt die Maschine in gleicher Länge mit verschlossenem Ende.
Dies ist das einzige Modell der Gruppe, das kein Band verarbeitet. Die anderen wickeln Klebeband um einen Leiter, während die WPM-BZ1 Schutzgeflechtschlauch über einen montierten Kabelbaum zuführt und schneidet; sie wird daher über Rohrdurchmesser und Schneidlänge und nicht über Bandbreite und Wickelüberlappung ausgelegt.
Hauptmerkmale
1. Zieht Geflechtschlauch auf und schneidet ihn in einem automatischen Takt

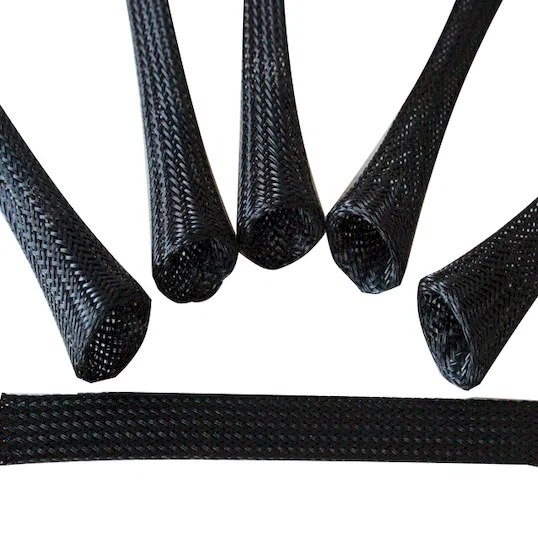

2. Die Heißschneidklinge verschmilzt die Geflechtenden und verhindert Ausfransen
3. Schneidlänge 100-1200 mm bei einer Genauigkeit von ±3 mm
4. Führungsrohrdurchmesser 12-25 mm für unterschiedliche Schlauchgrößen
5. Ausbringung 1000 Stück pro Stunde oder mehr
6. Einphasig AC 220 V, 400 W; Luftversorgung 0,4-0,6 MPa
Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | WPM-BZ1 |
|---|
| Funktion | Aufziehen und Schneiden von Geflechtschlauch |
|---|
| Geeigneter Schlauch | Faserschlauch (Geflecht), heißschnittfähige Materialien |
|---|
| Geeigneter Leiterbereich | Kundenspezifisch (Kabeldurchmesser ≤ Rohrdurchmesser) |
|---|
| Führungsrohrdurchmesser | 12-25 mm |
|---|
| Schneidlänge | 100-1200 mm |
|---|
| Schneidgenauigkeit | ±3 mm |
|---|
| Geschwindigkeit | ≥ 1000 Stück/h |
|---|
| Leistung | Einphasig AC 220 V/50 Hz |
|---|
| Energieverbrauch | 400 W/hr |
|---|
| Druckluft | 0,4-0,6 MPa |
|---|
| Betriebstemperatur | -5 °C bis +40 °C |
|---|
| Relative Luftfeuchte | 40-90% RH |
|---|
| Gewicht | ca. 80 kg |
|---|
Anwendungen

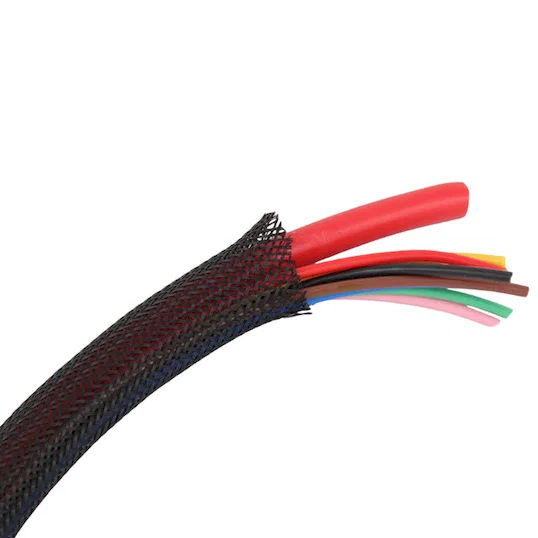

— Motorraum im Fahrzeug - Kabelbaumabschnitte gegen Scheuern geschützt, bevor sie befestigt werden
— Industriemaschinen - Schutzgeflecht über Steuer- und Motorleitungen
— Interne Geräteverdrahtung - Schlauch über Leitungsbündel, die Blechdurchführungen passieren
— Bahn- und Energieschränke - Schlauch über Kabeltrassen, die scheuerfest sein müssen
— Kundenspezifische Kabelsätze - Zuschnitt passender Schlauchlängen nach Stückliste des Kabelbaums
