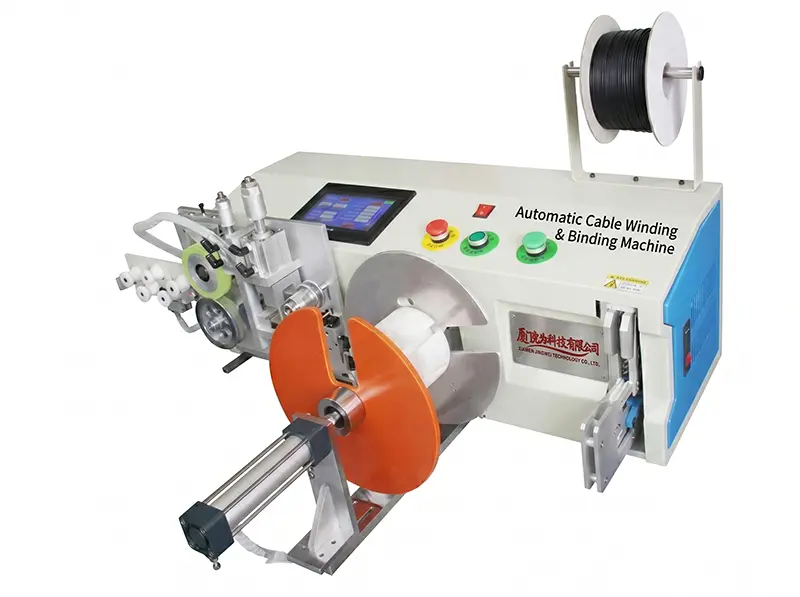

Automatische Drahtwickel- und Zählmaschine WPM-5-30

Detailed description

Automatisierte Lösung zum Bündeln von Drahtwicklungen - Maschine zum Schneiden, Aufwickeln und Binden von Kabeln für unübertroffene Effizienz

Einleitung:

Wir stellen die ultimative Lösung für die automatisierte Drahtverarbeitung vor: die Kabelschneide-, Wickel- und Bindemaschine. Dieses fortschrittliche System, ein Höhepunkt der Ausrüstung zur Herstellung von Drahtzwirnmaschinen, wurde sorgfältig entwickelt, um Ihre Kabelbaumproduktionslinie zu revolutionieren. Durch die Kombination von Spitzentechnologie mit robuster Leistung bietet diese Kabel-Twist-Binder-Maschine einen nahtlosen Betrieb von Drahtkabelwickel- und Bündelmaschinen sowie eine integrierte Zählerzählung, -teilung und -schneide. Diese umfassende Ausrüstung rationalisiert den gesamten Drahtvorbereitungsprozess vom Rohdraht bis zum fertigen, gebündelten Kabelbaum. Diese Maschine ist ideal für eine Vielzahl von Kabeln, einschließlich AC/DC-Netzkabeln, USB-, HDMI- und Videokabeln, und steigert die Effizienz erheblich und senkt die Arbeitskosten, was sie zu einer unverzichtbaren Investition für die moderne Kabelbaumherstellung macht – und sogar für Traversenzwecke in Branchen wie Racks und Sanitärschläuchen geeignet ist. Erleben Sie die Zukunft des automatisierten Bündelns von Drahtwickeln mit dieser außergewöhnlichen Maschine.

Beschreibung und Hauptmerkmale für eine optimierte Kabelkonfektionierung:

Diese Kabelschneide-, Wickel- und Bindemaschine wurde speziell entwickelt, um Ihren Arbeitsablauf in der Kabelverarbeitung zu optimieren und zu automatisieren, und bietet folgende Vorteile:

• Integriertes Drahtwickeln, Bündeln mit Schneiden & Dosieren: Diese Maschine geht über das einfache Aufwickeln und Bündeln hinaus. Es integriert die Kabelschneidwicklung vollständig mit präziser Zählerzählung, Drahtaufteilung und automatisierten Schneidfunktionen. Diese All-in-One-Funktion reduziert die manuelle Handhabung drastisch und gewährleistet genaue, vorbereitete Drahtlängen, die für die Kabelbaummontage bereit sind.
• Komplettes System zur Vorbereitung des Kabelbaums: Funktioniert als umfassende Drahtseilwickel- und Bündelmaschine, die alle kritischen Schritte der Drahtvorbereitung – Messen, Schneiden, Aufwickeln und Binden – in einer einzigen automatisierten Einheit umfasst. Dadurch entfallen mehrere Maschinen und manuelle Transferschritte, was die Effizienz maximiert und das Fehlerpotenzial minimiert.
• Fortschrittlicher Drahtverdrillungs- und Bindemechanismus: Als hochentwickeltes Gerät zur Herstellung von Drahtzwirnmaschinen verfügt diese Maschine über einen äußerst zuverlässigen und effizienten Zwirn- und Bindemechanismus. Durch den automatisierten Prozess entstehen sichere und konsistente Bündel, die für die Qualität und Haltbarkeit von Kabelbäumen entscheidend sind.
• Präzisionssteuerung mit SPS und Touchscreen: Angetrieben von einem leistungsstarken 4-Motoren-System und intelligent gesteuert über eine SPS mit Touchscreen-Steuerung, bietet die Maschine eine unvergleichliche Präzision und Anpassung. Stellen Sie die Parameter für die Länge des Messgeräts, die Länge des Drahtes, die Schnittlänge und die Verdrillungskonfigurationen einfach über die intuitive Touchscreen-Oberfläche ein und passen Sie sie an.
• Anpassbare Wickel- und Bindeparameter: Genießen Sie volle Flexibilität mit einstellbaren Drehungen und Wickelgeschwindigkeiten. Passen Sie diese Einstellungen perfekt an die spezifischen Anforderungen der verschiedenen Drahttypen, Kabeldurchmesser und gewünschten Bündeldichtheit an und gewährleisten Sie so eine optimale Verarbeitung für jede Anwendung.

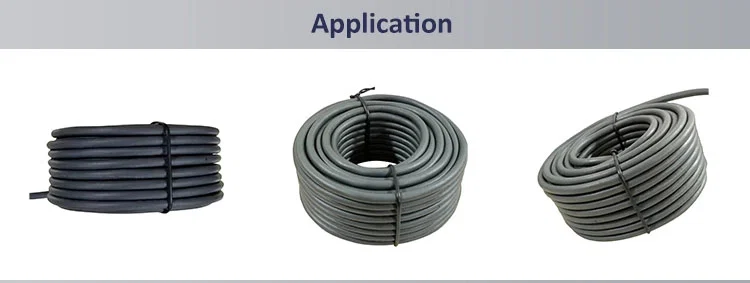

• Breite Drahtkompatibilität für vielfältige Anwendungen: Entwickelt für ein breites Spektrum von Kabeltypen: Es gilt für das Netzkabel, das Gleichstromkabel, das USB-Kabel, das Videokabel und das HDMI-High-Definition-Kabel. Diese Vielseitigkeit macht es für die Herstellung von Kabelbäumen in verschiedenen Branchen und Produktkategorien geeignet und bietet eine wirklich universelle Lösung für die Kabelverarbeitung.
• Über die Kabelkonfektionierung hinaus: Anpassbar für Traversenanwendungen: Die robusten Bindemöglichkeiten der Maschine erweitern ihren Nutzen über Kabelbäume hinaus. Es kann auch für andere Zwecke verwendet werden, z. B. für gekapselte Eisenbinder, wie z. B. Gestelle, Sanitärschläuche und andere Industriegeschäfte. Diese Anpassungsfähigkeit macht es zu einer klugen Investition für Hersteller mit unterschiedlichen Produktlinien und Bündelungsanforderungen.

Spezifikations-Highlights für die Hochleistungs-Drahtverarbeitung:

• Maschinentyp: Ausrüstung zur Herstellung von Kabelschneide-, Wickel- und Bindemaschinen / Drahtzwirnmaschinen
• Hauptfunktionen: Drahtwickel-Bündelung, Kabelschneide-, Wickel- und Bindemaschine, Ausrüstung zur Herstellung von Drahtzwirnmaschinen, Kabel-Twist-Binder-Maschine, Drahtkabel-Wickel- und Bündelmaschine (automatisierte All-in-One-Lösung)
• Drahtdurchmesserbereich: 1 - 8 mm (Geeignet für verschiedene Drahtstärken)
• Maximale Wickellänge: 30 Meter (Geeignet für lange Kabelbäume und Kabel)
• Innendurchmesser des fertigen Produkts: 50 - 200 mm (einstellbarer Spuleninnendurchmesser)
• Außendurchmesser des fertigen Produkts: < 280 mm (maximale Kapazität des Spulenaußendurchmessers)
• Bindedurchmesser: 18 - 45 mm (einstellbarer Bindungsbereich)
• Kabelbinderlänge: 120 - 190 mm (anpassbare Kabelbinderlänge)
• Wickelgeschwindigkeit: 1 - 13 Kreise/s (Hochgeschwindigkeitswicklung)
• Tippgeschwindigkeit: 0,7 s/Zeit (schneller Bindezyklus)
• Stromversorgung: 110, 220 V (50 - 60 Hz) (globale Spannungskompatibilität)
• Leistungsaufnahme: 1500 W (leistungsstark und effizient)
• Gewicht: 80 kg (stabile und langlebige Konstruktion)
• Abmessungen (L * B * H): 830 mm * 300 mm * 550 mm (optimierte Tischfläche)

Schlussfolgerung:

Rüsten Sie Ihre Kabelbaumproduktion mit der Kabelschneide-, Wickel- und Bindemaschine auf – der führenden Drahtkabelwickel- und Bündelmaschine und fortschrittlichen verfügbaren Geräten zur Herstellung von Drahtzwirnmaschinen. Diese effiziente und automatisierte Lösung für Drahtwickel-, Bündelungs- und Kabel-Twist-Tie-Maschinenanwendungen bietet unübertroffene Präzision, Produktivität und Vielseitigkeit und maximiert so Ihre Leistung und Produktqualität. Kontaktieren Sie uns noch heute, um mehr darüber zu erfahren, wie diese innovative Maschine Ihre Kabelbaumfertigung verändern und Ihre betrieblichen Fähigkeiten verbessern kann!
