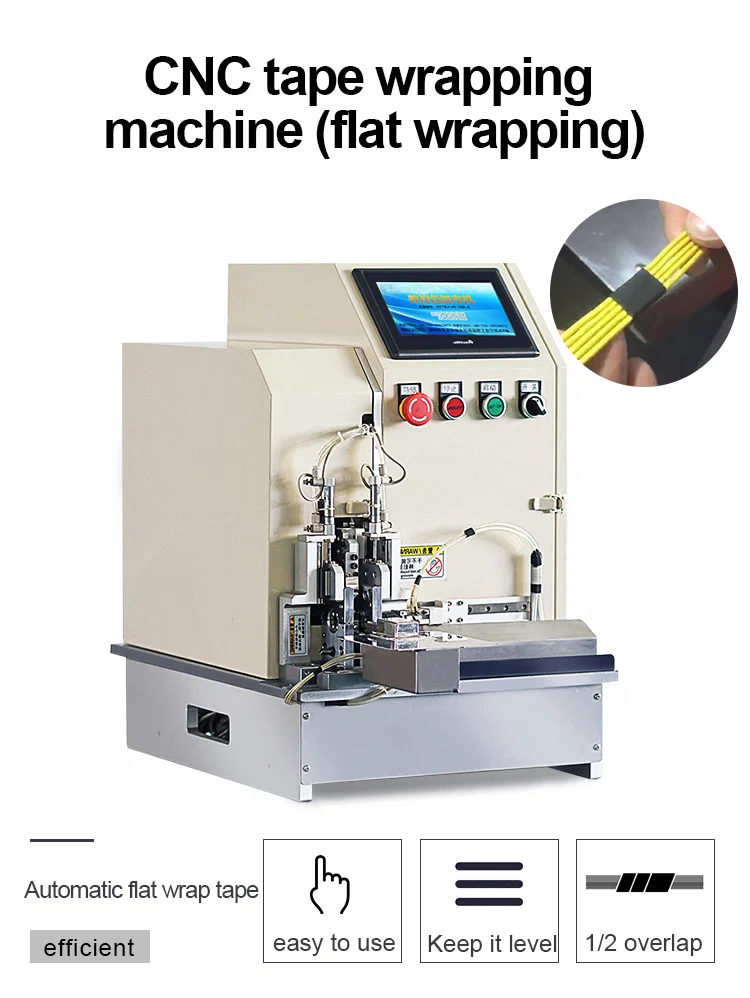

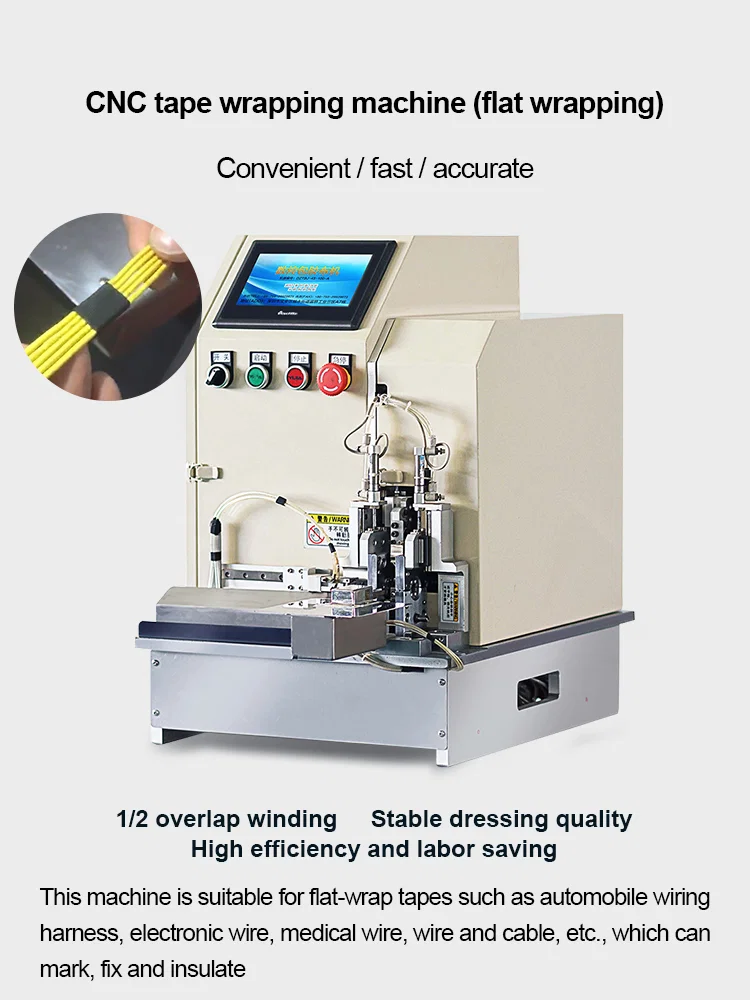

Die WPM-6-12 umwickelt Kabelbäume flach mit Band von 6 mm bis 12 mm Breite und dicker als 0,15 mm. Der Baum liegt in einer Klemmung auf dem Schiebetisch, der Kopf legt das Band im Punkt- oder Spiralmodus entlang des Verlaufs, für bis zu fünf Wickelstellen in einem Programm, bei 1/2-Überlapp zwischen den Windungen. Zwei Bandköpfe sind nebeneinander am Tischgestell montiert, Pneumatikleitungen und Klemmvorrichtung sitzen auf dem Schlitten.
Ein von Hand gewickelter Flachabschnitt zeigt jeden Wechsel der Handposition: Der Überlapp wandert, die Kanten lösen sich, und der Aufbau über einer Abzweigung wird so ungleichmäßig, dass er ein Steckergehäuse oder einen Kanal blockiert. Die WPM-6-12 wird CNC-gesteuert, Windungszahl und Geschwindigkeit stehen im Programm, und derselbe Lauf wiederholt sich am nächsten Baum; die Ausgangsanzeige zählt die Teile beim Wickeln.

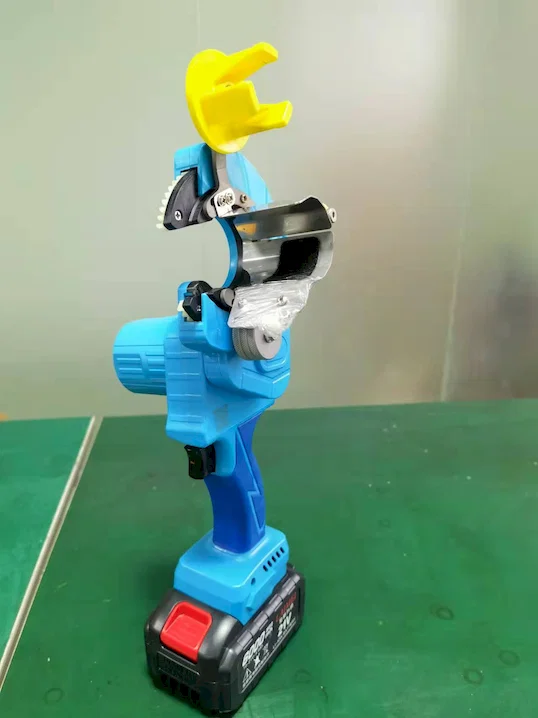

Dies ist das Flachwickelmodell der Reihe. Die WPM-75 (278) umwickelt Spulen, die WPM-TP (279) wickelt Folie zur Schirmung, die WPM-1310 (362) wickelt PTFE auf Gewindefittings, und die Handgeräte (430, 441, 487, 488) sind für Bäume, die nicht an einen Tisch gebracht werden können. Die WPM-6-12 ist die Maschine für lange gerade Verläufe und Flachwicklung mit festem 1/2-Überlapp über bis zu fünf Stellen.
Hauptmerkmale
1. Flachwicklung mit Band von 6-12 mm Breite und dicker als 0,15 mm
2. Bis zu 5 Wickelstellen je Programm
3. Fester 1/2-Überlapp je Windung
4. Punkt- und Spiralwickelmodus
5. CNC-Steuerung mit einstellbaren Windungen und Geschwindigkeit, Ausgangsanzeige zur Stückzählung
6. Pneumatische Klemmvorrichtung auf einem Linear-Schiebetisch, zwei Köpfe auf einem Gestell

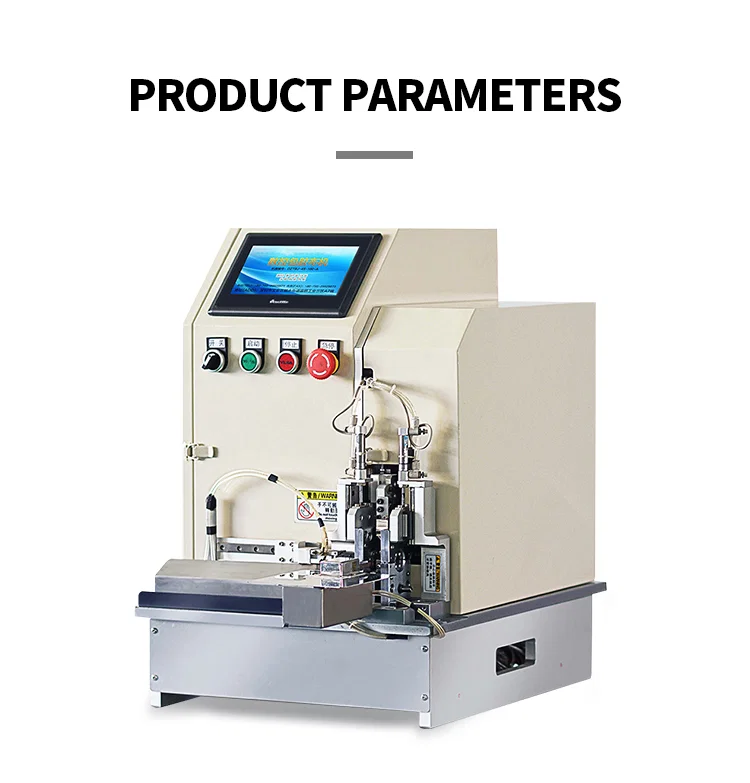

Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | WPM-6-12 |
|---|
| Funktion | Flachwickeln von Kabelbäumen mit Band |
|---|
| Bandbreite | 6-12 mm |
|---|
| Banddicke | Über 0,15 mm |
|---|
| Maximale Wickelstellen | 5 Stellen |
|---|
| Überlapp | 1/2-Überlapp je Windung |
|---|
| Wickelmodi | Punktwicklung, Spiralwicklung |
|---|
| Steuerung | Automatik-CNC, einstellbare Windungen und Geschwindigkeit, Ausgangsanzeige |
|---|

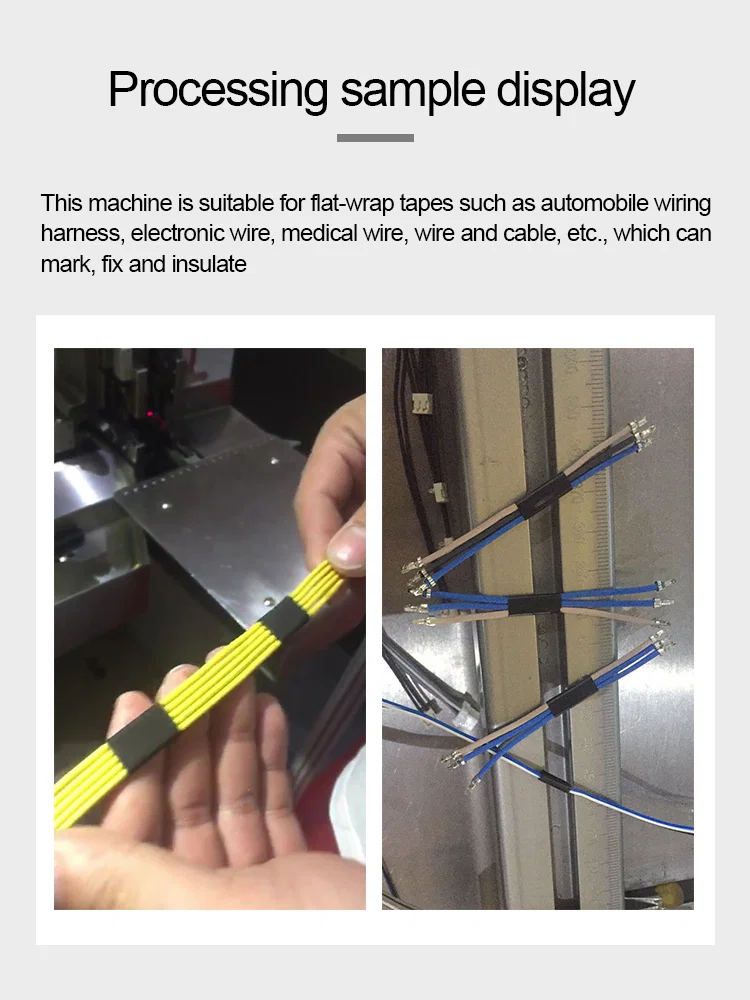

Anwendungen
— Automobilbaum - Flachwicklung gerader Verläufe und Abzweigstellen mit festem 1/2-Überlapp
— Elektronikverdrahtung - Flachwicklung an Flachband- und Mehraderleitungen in Gehäusen
— Medizinische Kabelkonfektion - Flachwicklung, wo entlang des Verlaufs ein glatter, flacher Abschluss gefordert ist
— Gerätebäume - Umwickeln von Strängen, die durch enge Spalte im Chassis geführt werden
— Baumvormontage - fünf Wickelstellen je Programm bei wiederkehrenden Serienläufen
