Automatische Drahtwickel- und Bindemaschine für Kabel bis 12mm WPM-RT-82T

Name: Automatische Drahtwickel- und Bindemaschine für Kabel bis...
Brand: JINGWEI
SKU: WPM-RT-82T
Availability: InStock
Rating: 5 (1 reviews)

Automatische Wickel- und Bindemaschine WPM-RT-81T
Geeignet für AC / DC / USB-Kabel
Wicklungsaussehen großes 8-Wort-Einbindeband
Anwendbare Schnurlänge ≤10 m
Anwendbarer Drahtdurchmesser ≤ φ 12 mm
Der Abstand der Wicklung beträgt 150-300 mm
Bindungsdurchmesser ≤45 mm
Die Kopflänge beträgt 0-130 mm
Schwanzlänge >0 mm
Produktionseffizienz 1000 Stück / h (1 Meter Leitungslänge, 3 Windungen, Ausbiss und Schwanz)
Anwendbarer Druck 0,55-0,65 MPa
Anwendbares Bindeband ≤7,5 kg / Rolle
Anwendbare Spannung 220 V 50 Hz
Maschinenleistung ≤2800 W
Die Maschinengröße beträgt ca. 1040 l * 720 W * 1540 H mm
Das Gewicht der Maschine beträgt ca. 230 kg
Hauptkomponenten:
Zylinder: Yadeke-Zylinder und Magnetventil, Motor:
Wickelservomotor 1500 W Steinbutt
Motor: Servomotor für die Linienübersetzung 750 W Turbot-Motor
: 57 Schrittmotor Thunder Race
Motor: Verdrehter Bindegurt 57 Schrittmotor Thunder Race
Motor: Speicher-Bindeband 6W feste Geschwindigkeit
Nehmen Sie die Zeilenübersetzung: Doppelschieber
SPS: Kräftig
Bildschirm: Dimensionskontrolle
Stromversorgung: klarer Schuss
Rahmen: Eisenrahmen, lackiert, blau und weiß
Drahtgreifer / Drehklaue / untere Klaue Material:
Edelstahl Antriebssystem: hochzuverlässiges Servosystem, ein Steuerungssystem für stabile Hochgeschwindigkeits-Industriesteuerungen
1. Neuer Stil, hohe Übereinstimmung, um die großen 8 Formen, Krawatte 1 Krawatte;1. Neuer Stil. Hohe Übereinstimmung. um die großen 8 Formen. Krawatte 1 Krawatte;
2. Geeignet für AC-Kabel. Stromkabel. dicker, langer Draht. Seil. und Schlauch;
3. Der Wicklungsmotor nimmt ein Servo mit 1500 W (1000 U/min) an. Vollmacht. stabiler;
4. Nehmen Sie den 750-W-Servomotor für die Zeilenverschiebung. Beseitigen Sie das Phänomen des Schrittverlusts und das Entmagnetisierungsproblem des Schrittmotors. Die Übersetzung ist stabiler;
5. Das obere transparente Gehäuse. Rohrleitungslayout und -qualität auf einen Blick. Hochwertige Atmosphäre. Drei Seiten + obere vier Seiten können zerlegt werden. bequeme Wartung;
6. Unabhängiger Stromverteilerschrank. kann als Ganzes entfernt werden. Elektrische Leitungen serienmäßig. ordentlich. Norm. bequeme Wartung;
7. Die Tragfähigkeit des Bindegurtes kann 7,5 kg erreichen. Verkürzung Die Zeit für den Wechsel des Bindegurtes. und Verbesserung der Arbeitseffizienz;
8. Die Struktur des Spuckbindegurtes wird um einen separaten Knopf ergänzt. was für die Installation und das Debuggen bequemer ist;
9. Optimierung der Gummiband unter der Klauenstruktur. Machen Sie das Gummiband verschleißfester. Installation und Debugging bequemer,
10. Das Barometer-Upgrade. kann automatisch filtern. Entwässerung;
11. Aluminiumplatte. Umwandlungsplatte. vollständig zu Stahlmaterial aufbereitet. Die Maschine ist langlebiger;
12. Die Verbindungsstruktur der Drehklaue. Aufnahmeklaue und untere Klaue sind aus Edelstahl gefertigt. was stabiler und schöner ist.
13. Upgrade der Spulenstruktur. Weniger Lärm. stabiler;
14. Die Produktionseffizienz kann 1000 Stück / Stunde erreichen. Einsparung von Arbeit;
15. Einfach zu bedienen. Einfach zu debuggen. leicht zu warten;
16. Kleine Größe. nimmt den Platz nicht ein. sparen Sie die Miete;
17. Humanisiertes Design. die Ermüdungsintensität des Personals zu reduzieren;
18. Urheberrecht Steuerung der speicherprogrammierbaren Steuerung (SPS). Zweisprachige Steuerung der Mensch-Maschine-Schnittstelle;
18, Steuerung der speicherprogrammierbaren Steuerung (SPS), zweisprachige Steuerung der Mensch-Maschine-Schnittstelle;
Super langer Kopf und Schwanz, kreisförmige Wickel- und Bindemaschine:
Wickelaussehen Kreis Einfache Krawatte / Doppelbindung
Der Innendurchmesser des Kreises beträgt 90-180 mm
Der geeignete Drahtdurchmesser beträgt 3-10 mm.
Anwendbare Länge 1-10 m
Kopf und Schwanz bleiben lang 600-750 mm
Bindungsdurchmesser ≤40 mm
Es eignet sich zum Binden von Klebeband, das den Eisenkern
abdeckt Maschineneffizienz ≤600PCS/H
Die Maschinenleistung beträgt ca. 3,5 kW.
Die Maschinengröße beträgt ca. 1900 W * 800 D * 1600 Hmm
Maschinengewicht: ca. 600 kg
Nicht standardmäßiger, superlanger Kopf und Schwanz, kreisförmige Wickel- und Bindemaschine (WPM-RT-02M):
Zylinder: Yadeke-Zylinder und Magnetventil
Motor: Wicklungs-Hauptservomotor 1500W Turbot
Motor: Zeilenübersetzungs-Servomotor 750W Turbot
Motor: 57 Schrittmotor Thunder Race
Motor: Verdrehter Bindegurt 57 Schrittmotor Thunder Race
Motor: Speicher Bindegurt 6W feste Geschwindigkeit
SPS: Kraft
Bildschirm: Dimensionssteuerung
Relais: Omron
Rahmen: Eisenrahmen außen lackiert Computer grau
Das Antriebssystem ist ein hochzuverlässiges Servosystem
Das Steuerungssystem ist eine schnelle und stabile industrielle Steuerung und Systemsoftware.

Welche Arten von Kabeln kann die automatische Kabelaufwickel- und Bündelmaschine WPM-RT-82T verarbeiten?

Die WPM-RT-82T ist für eine breite Palette gängiger Strom- und Datenkabel ausgelegt, einschließlich AC-Netzsteckern, DC-Kabeln und USB-Kabeln. Sie eignet sich für Kabel mit einem maximalen Außendurchmesser von ≤12 mm und Längen bis zu ≤10 Metern und ist damit eine vielseitige Lösung für Hersteller und Verarbeiter verschiedener elektronischer und elektrischer Kabelbäume.

Wie hoch ist die Produktionseffizienz dieser automatischen Kabelaufwickelmaschine?

Dieser industrielle Kabelbündler bietet Hochgeschwindigkeitsautomatisierung mit einer Effizienz von bis zu 1000 Stück pro Stunde. Diese konsistente Ausgabe steigert die Produktivität erheblich, senkt die manuellen Arbeitskosten und gewährleistet eine gleichmäßige Wickelqualität für Massendrahtverarbeitungsvorgänge.

Wie funktioniert die automatische Bündelfunktion an dieser Maschine?

Die Maschine integriert einen vollautomatischen Drahtbindemechanismus. Nachdem das Kabel präzise auf eine eingestellte Länge aufgewickelt wurde, bringt das System automatisch eine sichere Bindung oder einen Kabelbinder (typischerweise einen Twist-Tie oder Kabelbinder, abhängig von der Konfiguration) an, um die Wicklung zu fixieren, und schließt den Prozess ohne manuellen Eingriff für ein professionelles, versandfertiges Bündel ab.

Was sind die Hauptvorteile der Verwendung einer automatischen Maschine wie der WPM-RT-82T für das Kabelaufwickeln?

Zu den Hauptvorteilen gehören eine dramatische Steigerung der Produktionsgeschwindigkeit und -konsistenz, verringerte körperliche Belastung und Arbeitskosten im Zusammenhang mit manueller Wicklung sowie eine verbesserte Produktpräsentation mit gleichmäßigen, professionell gebundenen Wicklungen. Als langlebige industrielle Lösung gewährleistet sie langfristige Zuverlässigkeit, minimiert menschliche Fehler und verbessert die gesamte Arbeitsablaufeffizienz bei der Kabelbaummontage.

Ist diese Maschine für kleine Serien oder individuelle Kabelproduktionsläufe geeignet?

Ja, während sie in der Hochvolumenproduktion (1000 Stück/Stunde) hervorragend abschneidet, ist die WPM-RT-82T auch für kleinere oder individuelle Chargen anpassbar. Ihre Einstellungen können für verschiedene Kabellängen und Wickeldurchmesser (innerhalb ihrer Kapazität von ≤12 mm, ≤10 m) angepasst werden, was einen flexiblen Betrieb über verschiedene Produktionspläne und spezifische Kundenanforderungen für AC-, DC- oder USB-Kabel ermöglicht.

Senden Sie uns Ihre Frage zu diesem Produkt

Produktname

Name

E-Mail

Telefon

Details

Automatische Drahtwickel- und Bindemaschine für Kabel bis 12mm WPM-RT-82T

Produktmodell: WPM-RT-82T

Spezifikationen

Welche Arten von Kabeln kann die automatische Kabelaufwickel- und Bündelmaschine WPM-RT-82T verarbeiten?

Wie hoch ist die Produktionseffizienz dieser automatischen Kabelaufwickelmaschine?

Wie funktioniert die automatische Bündelfunktion an dieser Maschine?

Was sind die Hauptvorteile der Verwendung einer automatischen Maschine wie der WPM-RT-82T für das Kabelaufwickeln?

Ist diese Maschine für kleine Serien oder individuelle Kabelproduktionsläufe geeignet?

Senden Sie uns Ihre Frage zu diesem Produkt

Automatische Drahtwickel- und Bindemaschine für Kabel bis 12mm WPM-RT-82T

Produktmodell: WPM-RT-82T

Spezifikationen

Welche Arten von Kabeln kann die automatische Kabelaufwickel- und Bündelmaschine WPM-RT-82T verarbeiten?

Wie hoch ist die Produktionseffizienz dieser automatischen Kabelaufwickelmaschine?

Wie funktioniert die automatische Bündelfunktion an dieser Maschine?

Was sind die Hauptvorteile der Verwendung einer automatischen Maschine wie der WPM-RT-82T für das Kabelaufwickeln?

Ist diese Maschine für kleine Serien oder individuelle Kabelproduktionsläufe geeignet?

Senden Sie uns Ihre Frage zu diesem Produkt

Ähnliche Produkte

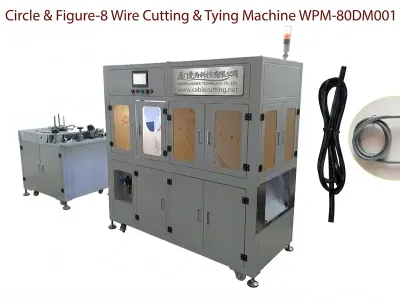

Automatische Kreis-/8er-Schnitt-Wickel-Bindemaschine WPM-80DM001
