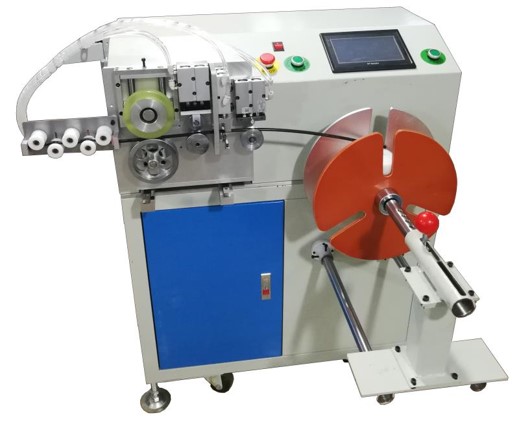

Einstellbare Drahtschneide- und Wickelmaschine WPM-110CL

Detaillierte Beschreibung

Headline: Präzision und Automatisierung neu definiert: Die fortschrittliche Drahtschneide-Coilmaschine für überlegene Drahtverarbeitung

Einleitung:

Erleben Sie eine neue Ära der Effizienz und Präzision in der Drahtverarbeitung mit unserer fortschrittlichen Drahtschneidespulenmaschine. Diese hochmoderne Anlage wurde entwickelt, um Ihre Drahtwickel- und Schneidevorgänge zu automatisieren und zu optimieren und dabei außergewöhnliche Genauigkeit und konsistente Ergebnisse zu liefern. Mit hochwertigen elektrischen Hauptkomponentenund sorgfältig gefertigten mechanischen Teilen ist diese Maschine auf Zuverlässigkeit, Langlebigkeit und überlegene Leistung in anspruchsvollen Produktionsumgebungen ausgelegt.

Hauptmerkmale und Vorteile:

• Hochpräziser Aufzugsmechanismus: Angetrieben von einem robusten 750-W-Servomotor und einem Planetengetriebe sorgt der Wickelmechanismus für ein reibungsloses, präzises und leistungsstarkes Aufwickeln. Diese Kombination garantiert eine gleichbleibende Wickelqualität und einen effizienten Betrieb.
• Intelligentes SPS-Steuerungssystem mit Touchscreen-Schnittstelle: Die integrierte SPS-Steuerung, kombiniert mit einem benutzerfreundlichen Touchscreen, ermöglicht eine intuitive Bedienung und präzise Steuerung aller Maschinenfunktionen. Die Programmierung von Wickelparametern und -einstellungen ist einfach und effizient und maximiert den Bedienerkomfort.
• Japanische NSK-Gleitführungsschiene für reibungslose und präzise Bewegung: Durch den Einsatz von Gleitführungsschienen der Marke NSK aus Japan gewährleistet die Maschine eine außergewöhnlich gleichmäßige und präzise Linearbewegung. Diese Premium-Komponente trägt zur Gesamtpräzision und Zuverlässigkeit des Drahtwickelprozesses bei.
• Robustes und langlebiges Rack und Chassis: Aufgebaut auf einem robusten, selbstgebauten Gestell und Fahrgestell, ist diese Maschine auf lange Lebensdauer und Stabilität in anspruchsvollen Industrieumgebungen ausgelegt. Seine robuste Konstruktion sorgt für eine gleichbleibende Leistung und minimiert Vibrationen während des Betriebs.
• Zuverlässige elektrische Komponenten für gleichbleibende Leistung: Mit zwei Sätzen Relais und einem Satz OMRON-Sensoren als elektrische Hauptkomponentegarantiert die Maschine eine zuverlässige und gleichbleibende elektrische Leistung. Diese hochwertigen Komponenten tragen zur Gesamtstabilität und Langlebigkeit der Anlage bei.
• Integrierter pneumatischer Drahtschneidemechanismus: Der eingebaute pneumatische Drahtschneidemechanismus sorgt für ein sauberes, effizientes und automatisiertes Drahtschneiden nach dem Wickeln. Dieser automatisierte Prozess eliminiert manuelle Schneidschritte und erhöht die Produktivität und Präzision.
• Genaue Zählerzählung mit Drehgeber: Die Maschine verwendet einen auf ziehenden Drehgebern basierenden Zählerzählmechanismus für eine hochpräzise Drahtlängenmessung. Diese präzise Meterzählfunktion sorgt für gleichbleibende Coillängen und minimiert den Materialabfall.
• CNC-gefräste Vorrichtungsteile für die Feinmechanik: Kritische Montageplatten und Vorrichtungsteile werden mit CNC-Computer-Gong-Bearbeitungszentren mit numerischer Steuerung hergestellt. Dies gewährleistet eine außergewöhnliche Präzision und Maßgenauigkeit und trägt zur Gesamtqualität und Leistung der Maschine bei.
• Hochwertige Verarbeitung und Montage: Alle Teile werden einer strengen Verarbeitung in Übereinstimmung mit den technischen Entwürfen unterzogen, einschließlich Fräsen, Schleifen, Drehen, Drahtschneiden und Wärmebehandlung. Dieser sorgfältige Herstellungsprozess, gefolgt von sorgfältiger Klemmung, Elektroinstallation und Inbetriebnahme, garantiert höchste Qualität und Leistung.
• Anpassbare Drahthalterung (Welle) für Vielseitigkeit: Die Drahthalterung (Welle) aus langlebigem Edelstahl kann an spezifische Kundenanforderungen angepasst werden. Die Maschine ist mit einer Standardspule für die Drahtwicklung ausgestattet, die eine Anpassung an verschiedene Drahttypen und Spulenabmessungen ermöglicht.
• Einstellbare Wickelparameter für Flexibilität: Benutzer können den Wicklungsinnendurchmesser (50-300 mm), die Wickelmeter oder -umdrehungen und die Wickelgeschwindigkeit (1-8 Umdrehungen/Sekunde) einfach anpassen, um verschiedenen Drahtspezifikationen und Spulenanforderungen gerecht zu werden.
• Optionaler Reihenhub für unterschiedliche Coillängen: Die Maschine ist standardmäßig mit einem Reihenhub von 120 mm ausgestattet, wobei ein optionaler Hub von 200 mm für die Verarbeitung längerer Coils verfügbar ist und die Anpassungsfähigkeit an verschiedene Coillängen bietet.
• Große Auswahl an Optionen für den Scheibendurchmesser: Wählen Sie aus mehreren Scheibendurchmessern (220 mm, 280 mm, 320 mm, 350 mm – 350 mm anpassbar), um die Maschine für unterschiedliche Spulengrößen und Drahtvolumina zu optimieren.
• Kompakte Stellfläche und überschaubares Gewicht: Mit Abmessungen von L800×B1000×H1030 und einem Gewicht von 180 kg bietet die Maschine eine relativ kompakte Stellfläche, wodurch sie für verschiedene Produktionsumgebungen geeignet ist.

Technische Daten:
