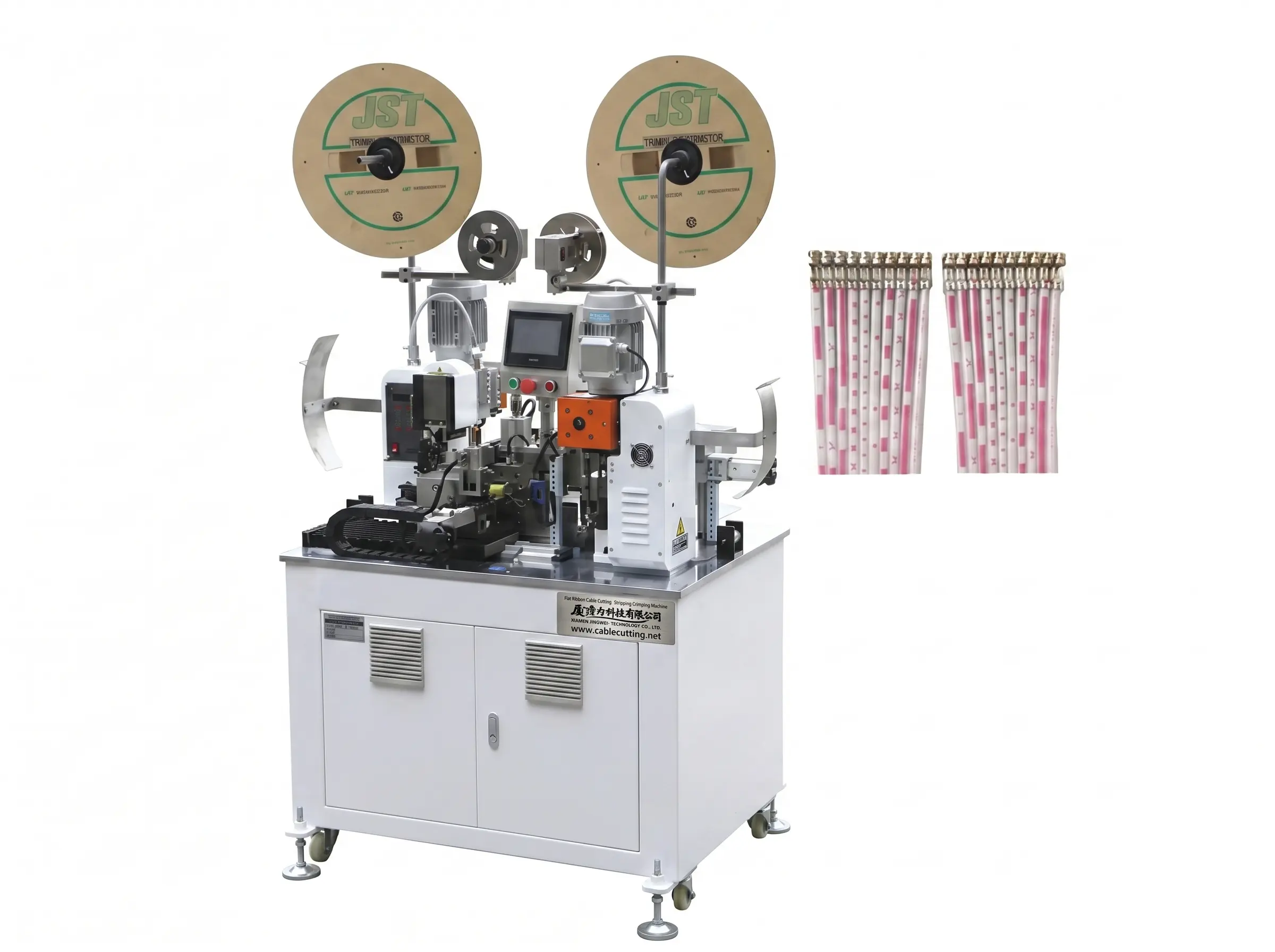

Automatischer Flachkabel-Doppelendcrimper WPM-SP20

Detailed description

Flachkabel-Crimpmaschine, Flachbandkabel-Crimpmaschine, Doppelkopf-Flachbandkabel-Crimpmaschine

Funktionen

1: Diese Maschine verwendet das japanische Panasonic-Steuerungssystem und das Panasonic-Servo, um Präzision, hohe Effizienz und Stabilität zu erreichen.

2: Einstellen durch Touchscreen-Steuerung, einschließlich Linienlänge, Abisolierlänge, Terminalposition usw., alle Touchscreens

Anpassungen; Der gesamte Betriebsablauf wird auf einen Blick ersichtlich, und es können mehrere Geräte von einer Person bedient werden.

3: Produktfunktion: Doppelendiger Crimpanschluss; Auf das Kabel aufgebracht, kann der elektronische Draht auf diesem Gerät verarbeitet werden, ohne dass das Zubehör ausgetauscht werden muss, es können nur geringfügige Anpassungen vorgenommen werden, eine Mehrzweckmaschine entsteht und die Investition in die Ausrüstung reduziert wird.

4: Anwendbares Anschlussmodell, PH, XH, ZH, SCN, SM, VH, DuPont und ein anderes kontinuierliches Crimpen von Anschlüssen.

5: Gute Stabilität, die Verwendung einer Exzenterwelle, ausgeglichener Anschlussdruck, sauberes Pressen, hohe Ausbeute, Nockengetriebestruktur,

Die Verzweigungsbewegung der Steuerung ist stabil und schnell.

6: Hohe Effizienz, die Pressgeschwindigkeit kann 22000 Stück H (max.) erreichen und die Maschine kann 24 Stunden arbeiten.

7: Sonderfunktion:

(1) Das 2-polige Kabel kann 5 Stück gleichzeitig ausgeben.

(2) Die A- und B-Enden sind durch Über- und Unterdruckende getrennt, und die Biegung kann halb oder vollständig abisoliert werden.

(3) Lenkungscrimpen, zweiseitiges Crimpen, einseitiges Crimpen, Intervallcrimpen, positives und negatives Crimpen usw.

8: Inbetriebnahme: Die Inbetriebnahme ist einfach, mit vollständiger Servosteuerung der Drahtzustellung, der Astlänge, des Schneidens und Abisolierens.

Spezifikation

Wert des Artikels

Herkunftsort China

Verwendung Schneiden Abisolieren Crimpen

Garantie 1 Jahr

Wirkungsgrad 22000 Stück / h (20-polig)

Schnittlänge 55-850mm kundenspezifisch

Abisolierlänge A-Seite 0-7mm, B-Seite 0-9mm

Anwendbarer Draht des Kabels Außendurchmesser 0,8-2,0 mm

Maximale Kabelbreite 20 mm

Maximaler Kabelpin 20pin

Drahtdurchmesser 28-18AWG Flachbandkabel, einadrig

Crimpkraft 1,5T/2T kundenspezifisch

Das Hauptverkaufsargument ist die Servomotorsteuerung beim Zuführen, Spalten, Schneiden und Abstreifen.

Maschinengröße L1800 * B1400 * H1550mm

Nettogewicht 450KG

Spannung AC220V 50HZ

Leistung 4kw

Luftquelle 0,4-0,6 MPa

Bauraum 2000*3000mm

Arbeitsumgebung eben und starker Boden, ebener und starker Boden, trockener und starker Boden, ebener und starker Boden, trockener und starker Boden, ebener und starker Boden, ebener und starker Boden, trockener ebener und starker Boden, ebener und starker Boden, trocken, ohne direkte Sonneneinstrahlung
