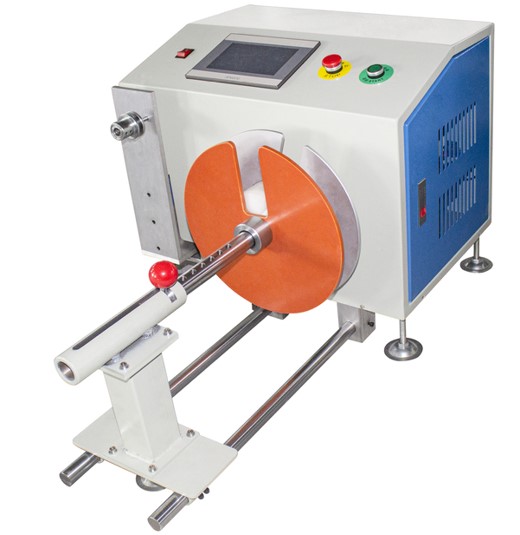

Automatische Kabelwickelmaschine mit Anordnungshub 120-200mm WPM-2024L

Name: Automatische Kabelwickelmaschine mit Anordnungshub 120-20...
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

Automatische Wickelmaschine WPM-2024L

Diese fortschrittliche Wickelmaschine bietet eine breite Palette von Funktionen und Fähigkeiten. Der Wickelinnendurchmesserbereich dieser Maschine reicht von 50 bis 200 Millimetern und bietet Flexibilität für unterschiedliche Wickelanforderungen. Die Anzahl der Spulen kann je nach Bedarf angepasst werden. Mit einem maximalen Scheibendurchmesser von 320 Millimetern meistert sie auch größere Scheiben problemlos. Der Anordnungshub ist in zwei Varianten erhältlich - standardmäßig mit 120 Millimetern und optional mit 200 Millimetern.

Die Eingangsspannung für dieses Gerät kann entweder AC220V bei 50 Hz oder 60 Hz oder AC110V bei 50 Hz oder 60 Hz betragen. Darüber hinaus können spezielle Spannungen angepasst werden, um spezifische elektrische Anforderungen zu erfüllen. Die Nennleistung dieser Maschine beträgt weniger als 800 Watt, was einen effizienten Stromverbrauch gewährleistet. Er hat eine Tragfähigkeit von 15 Kilogramm und eignet sich damit für den Umschlag verschiedener Materialien. Die maximale Maschinengröße beträgt 900 x 600 x 450 Millimeter und sorgt so für ein kompaktes und dennoch funktionales Design. Das Nettogewicht der Maschine beträgt 60 Kilogramm und das Bruttogewicht 65 Kilogramm.

Elektrische Hauptteile:
1. Der Wickelmechanismus dieser Maschine wird von einem 750-Watt-Servomotor in Kombination mit einem Untersetzungsgetriebesatz angetrieben. Diese Kombination sorgt für präzise und zuverlässige Wickelvorgänge.
2. Das Steuerungssystem besteht aus einer SPS und einer in Touchscreen integrierten Maschine und bietet eine intuitive Steuerung und einfache Bedienung.
3. Die Gleitführungsschiene stammt von NSK in Japan, das für seine hohe Qualität und Langlebigkeit bekannt ist.
4. Das Rack und das Chassis sind hausgemacht, um Stabilität und Haltbarkeit zu gewährleisten.
5. Es ist mit 2 Sätzen Relais und einem Satz OMRON-Sensoren für eine genaue Erfassung und Steuerung ausgestattet.
6. Es gibt auch ein Stromversorgungssystem, um eine stabile Stromversorgung zu gewährleisten.
7. Der Leitungsmechanismus nimmt ein Beispiel für eine reziproke Linie des Stufengestells an, das eine effiziente Drahtanordnung ermöglicht.

Vorrichtungsteil für die Verarbeitung:
1. Die wichtige Montageplatte dieser Maschine wird mit einem CNC-Computer-Bearbeitungszentrum mit numerischer Steuerung hergestellt, das eine hohe Präzision und Qualität gewährleistet.
2. Die Verarbeitungsteile entsprechen streng dem technischen Design. Verschiedene Bearbeitungsverfahren wie Fräsmaschine, Schleifmaschine, Drehmaschine, Drahtschneiden und Wärmebehandlung werden eingesetzt, um die Qualität und Genauigkeit der Teile zu gewährleisten. Nach der Bearbeitung erfolgt das Spannen und die Elektroinstallation sowie die Inbetriebnahme.
3. Der verwendete Kabelbaum (Welle) besteht aus Sai-Stahl. Die Größe richtet sich nach Kundenangabe. Die Maschine ist nur mit einer Wickelachse für effiziente Wickelvorgänge ausgestattet.

Was sind die wichtigsten Spezifikationen und Fähigkeiten der WPM-2024L automatischen Kabelwickelmaschine?

Die WPM-2024L ist für die industrielle Kabelbaumfertigung mit einem 200 mm Hub ausgelegt. Zu den wichtigsten Spezifikationen gehören ein Wickel-Innendurchmesserbereich von 50-200 mm, ein maximaler Scheibendurchmesser von 320 mm und eine Tragfähigkeit von 15 kg. Sie gewährleistet effizientes und präzises automatisches Ordnungswickeln für verschiedene Kabel- und Drahtverarbeitungsanwendungen.

Für welche Arten von Kabeln oder Drähten ist diese automatische Wickelmaschine geeignet?

Diese Maschine ist eine vielseitige Kabelverarbeitungsmaschine, die für ein breites Spektrum an Drähten und Kabeln in der Kabelbaumfertigung geeignet ist. Ihr einstellbarer Innendurchmesser und die robuste Tragfähigkeit von 15 kg machen sie ideal für die Verarbeitung von Automobilverkabelungen, Geräteanschlussleitungen, Steuerkabeln und anderen industriellen Drahtkonfektionen, die ein sauberes, gleichmäßiges Wickeln erfordern.

Wie kommt die Funktion 'automatisches Ordnungswickeln' meinem Produktionsprozess zugute?

Die Funktion des automatischen Ordnungswickelns stellt sicher, dass Kabel gleichmäßig und straff gewickelt werden, ohne manuellen Eingriff. Dies steigert die Produktionseffizienz, minimiert Verwicklungen und Beschädigungen und garantiert eine gleichbleibende Bündelqualität. Sie optimiert Ihre Kabelverarbeitungslösung, indem sie Arbeitszeit reduziert und die Ausgabezuverlässigkeit für die Kabelbaumproduktion verbessert.

Was ist der Hauptvorteil des 200 mm Hubs im WPM-2024L Modell?

Der 200 mm Hub bietet eine verlängerte Wickellänge, sodass Sie längere Kabelsegmente in einem einzigen, effizienten Zyklus verarbeiten können. Diese Fähigkeit ist entscheidend für die Herstellung größerer Kabelbäume oder das Wickeln mehrerer Kabel von erheblicher Länge, was direkt den Durchsatz erhöht und sie zu einer leistungsstarken industriellen Wickelmaschine für skalierte Betriebe macht.

Ist die WPM-2024L einfach in eine bestehende Drahtverarbeitungslinie zu integrieren?

Ja, die WPM-2024L automatische Kabelwickelmaschine ist als robuste Drahtverarbeitungslösung für nahtlose Integration konzipiert. Ihr standardmäßiger industrieller Platzbedarf, benutzerfreundliche Steuerungen und zuverlässige Leistung ermöglichen eine einfache Einbindung in bestehende Kabelbaumfertigungsabläufe, wodurch die Wickelstufe automatisiert wird, um die Gesamteffizienz und Konsistenz der Linie zu steigern.
