Die JW-AP16 (4TS) ist eine Präzisions-Horizontalcrimpform für OTP-U-Form-Terminals, eingesetzt an Terminalmaschinen der Kabelbaumfertigung. Angetrieben wird sie vom Stößel der Presse; die Crimphöhe wird am Stößelblock und nicht an einem Druckregler eingestellt.

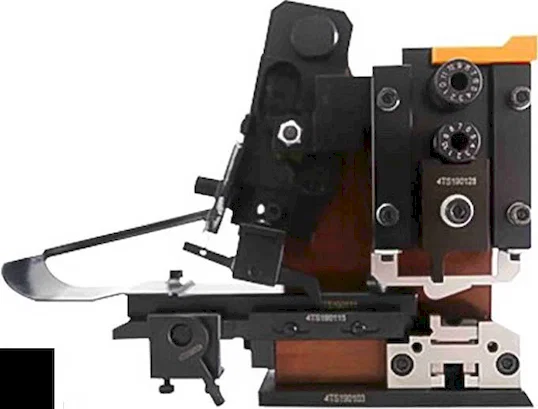

Der Körper trägt die Kennzeichnung 4TS am Stößelblock und am Sockel und schließt horizontal auf einen U-förmigen Amboss. Das Terminal läuft über eine lange gebogene Rinne ein, die es vor dem Niedergang des Stößels auf Crimphöhe hebt; der Zuführarm ist mit einer Feder gespannt, zwei gerändelte Versteller am Stößelblock korrigieren den Crimp von der Stirnseite aus. Die gebogene statt gestufte Rinne führt den Streifen über die volle Länge und hebt ihn am Einlauf nicht von der Schiene ab.
Sie dient als Ersatzform für horizontale OTP-Stationen mit Formen der Baureihe 4TS und als zweite Form, wenn dieselbe Presse mehr als eine Terminalgröße der U-Form-Familie abdecken soll.
Hauptmerkmale
1. Präzise Horizontalform, die auf einen U-förmigen Amboss für OTP-Terminals schließt
2. Lange gebogene Einlaufrinne, die den Streifen ohne Stufe in der Schiene auf Crimphöhe führt
3. Zwei gerändelte Versteller am Stößelblock, von der Formvorderseite erreichbar
4. Federgespannter Zuführarm, der das Terminal zwischen den Takten an der Schiene hält
5. Kennzeichnung 4TS an Stößelblock und Sockel, passend zur Formfamilie der Maschine
6. Angeschraubter Stößelblock auf einem Sockel, sodass Einsatz und Führung getrennt gewartet werden
Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | JW-AP16 |
|---|
| Modellnummer auf der Form | 4TS |
|---|
| Typ | Präzisions-Horizontalcrimpform |
|---|
| Anwendung | Terminalcrimpen |
|---|
| Formtyp | Horizontales Crimpen |
|---|
| Kompatibilität | OTP-U-Form-Terminals |
|---|
| Einsatz | Kabelbaumfertigung |
|---|
Anwendungen
— Horizontale OTP-Stationen mit U-Form-Terminals für offene Barrel der Baureihe 4TS
— Kabelbaumlinien, die offene Terminals in Serienstückzahlen crimpen
— Ersatz einer 4TS-Form mit verschlissenen Crimpeinsätzen unter Beibehaltung der Aufnahme
— Werkstätten, die einen 4TS-Körper halten und die Einsätze zwischen Terminalgrößen wechseln
— Kabelbaumzellen mit OTP-U-Form-Terminals, bei denen der Streifen aus einem tiefen Einlauf geführt werden muss
