Pneumatische Crimpform für gerade Terminals JW-AP13

📅 2025-04-27 👁️ 2,079
  • Produktmodell: JW-AP13

  • Spezifikationen

    Anwendung: Gerade Anschlüsse
    Crimpform: Horizontal und vertikal
    Typ: OTP-Form
    Funktion: Pneumatisches Crimpen
  • Jetzt anfragen

Die JW-AP13 ist eine pneumatische Crimpform für gerade Terminals mit OTP-U-Form-Aufnahme, bestimmt für das Crimpen von Leitungsterminals an einer Terminalpresse. Das Terminal wird geradlinig entlang des Bettes in die Crimpposition geführt, nicht von der Seite.

Geschlossen wird der Crimp von einem Pneumatikzylinder am Formkörper; die Luftleitungen laufen zur Rückseite des Kopfes. Da der Antrieb auf der Form sitzt, stellt die Presse nur Aufnahmebett und Hubsignal bereit, die Schließkraft wird am Druckregler und nicht über das Pressengestänge eingestellt. Die gerade Zuführung hält den Terminalstreifen in der Crimpachse, sodass sich das Terminal beim Weitertakten nicht verdreht.

Eingesetzt wird sie dort, wo eine Presse keinen angetriebenen Stößel für ein mechanisches Applikatorwerkzeug bietet, sowie als Ersatz an pneumatischen Stationen, die OTP-U-Form-Terminals horizontal oder vertikal verarbeiten.

Hauptmerkmale

1. Pneumatischer Antrieb am Formkörper, Zylinder und Fittings an der Rückseite des Kopfes

2. Geradlinige Terminalzuführung entlang des Bettes, in der Crimpachse

3. OTP-U-Form-Aufnahme für offene Terminals

4. Horizontale und vertikale Crimprichtung, bestimmt durch Form und Einbaulage

5. Verstellbare Zuführschiene und Anschlag, nach einem Terminalwechsel neu eingestellt

6. Ein Grundkörper, der am Werkzeughalter der Terminalpresse sitzt und als Einheit getauscht wird

Technische Daten

ParameterSpezifikation
ModellJW-AP13
TypPneumatische Crimpform für gerade Terminals
AusführungOTP-U-Form
CrimprichtungHorizontal und vertikal
AntriebPneumatisch, Zylinder am Formkörper
AnwendungCrimpapplikator für Leitungsterminals
WerkzeugtypTerminalpressenwerkzeug, Applikator für Terminalmaschinen

Anwendungen

— Terminalpressen ohne angetriebenen Stößel, bei denen der Zylinder auf der Form den Crimp schließt

— Pneumatische Applikatorstationen mit OTP-U-Form-Terminals in gerader Zuführung

— Ersatz einer verschlissenen pneumatischen Geradezuführform am vorhandenen Werkzeughalter

— Stationen, die am gleichen Terminal zwischen horizontalem und vertikalem Crimpen wechseln

— Kleine Serien eines Terminals, bei denen die Form einmal eingestellt und auf der Presse belassen wird

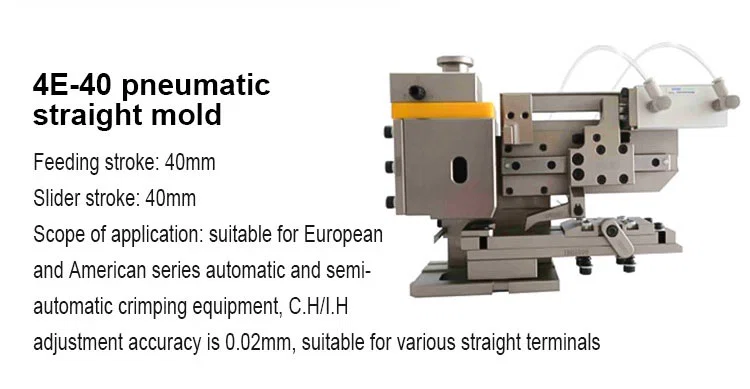

4E-40 pneumatische Geradeform mit 40 mm Zuführhub für gerade Terminals
