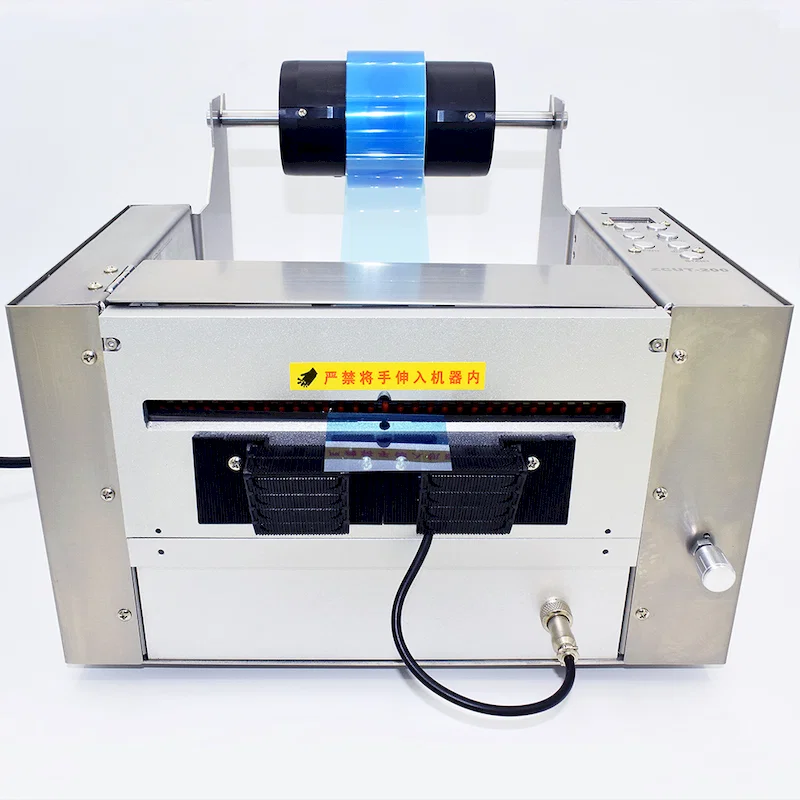

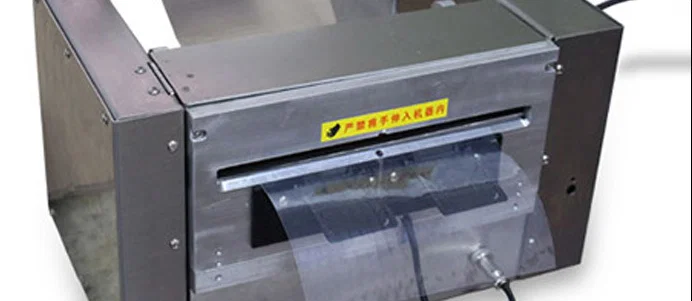

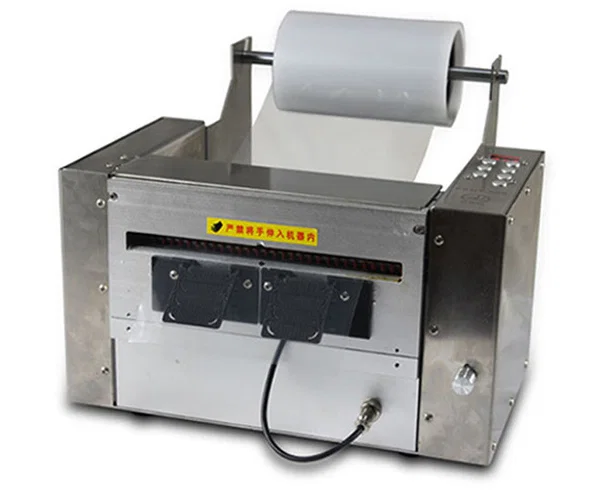

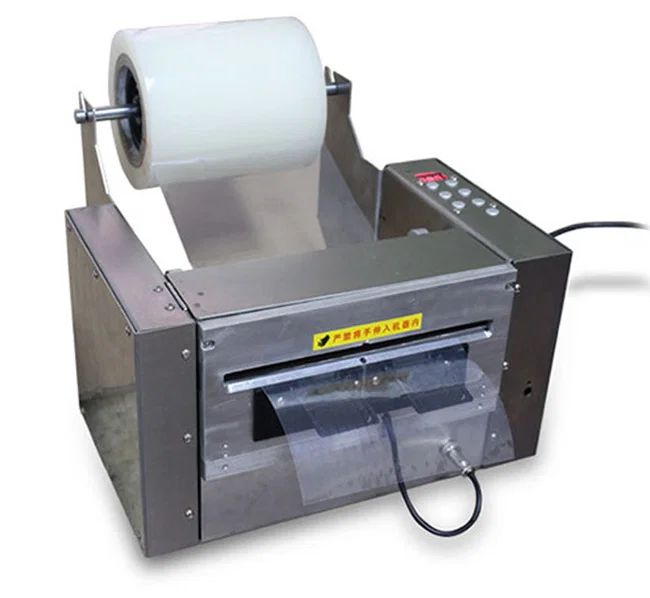

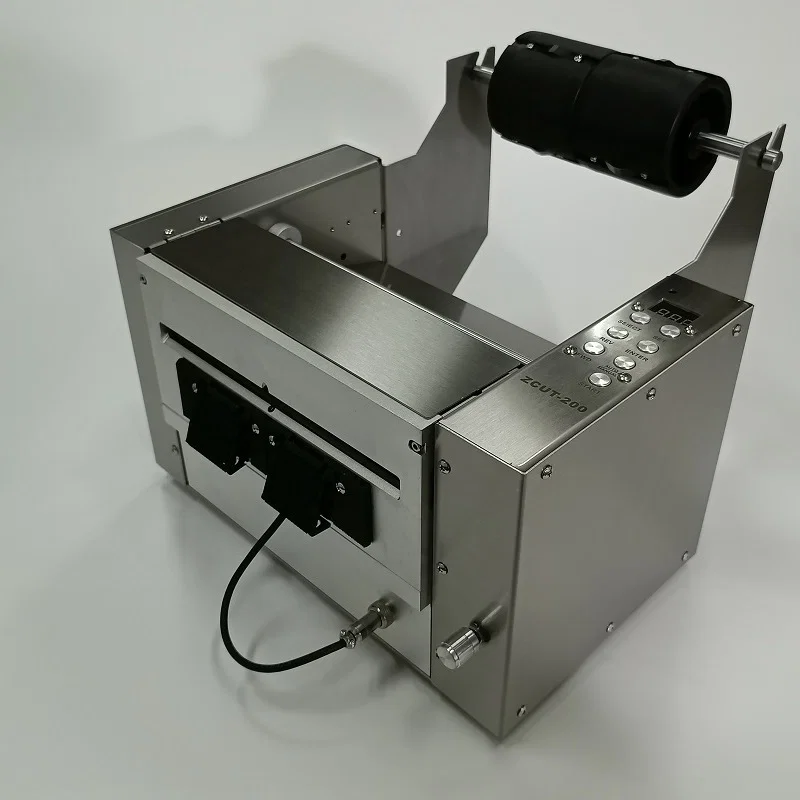

Der ZCUT-200 ist ein elektrischer Schneider für 200 mm breite Rollen aus Band, Folie und anderen Rollenwaren, in einem Edelstahlgehäuse für Dauerbetrieb gebaut. Ein Schrittmotor treibt den Vorschub, ein fotoelektrischer Schalter prüft das Material an der Schnittlinie, und die Länge wird über eine LED-Ziffernanzeige eingegeben.
Der breite Durchlass lässt eine 200-mm-Rolle in einem Stück passieren, sodass Schutzfolie oder Folie vor dem Einsatz nicht beschnitten werden muss. Weil der fotoelektrische Schalter das Material abtastet und nicht Motorstufen zählt, arbeitet die Klinge am erkannten Punkt, und der Schnitt bleibt im Register, während der Rollendurchmesser abnimmt. Klebende und nicht klebende Materialien laufen über denselben Vorschubweg.

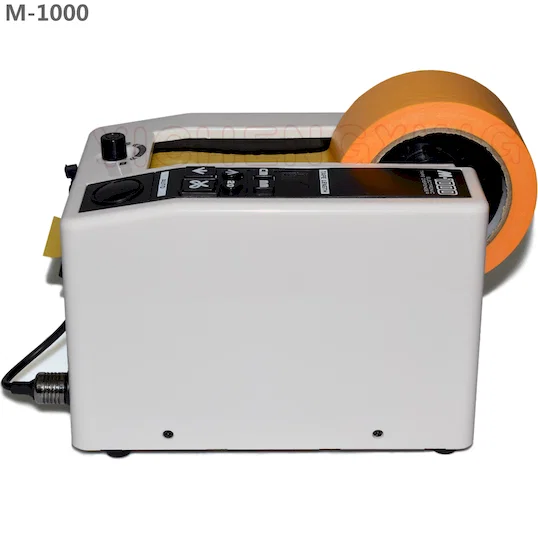

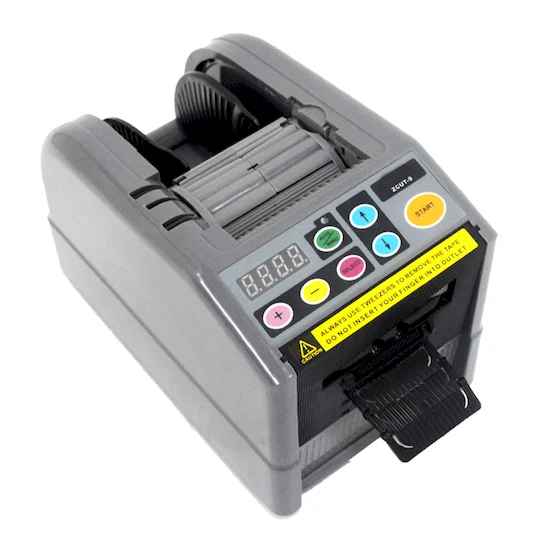

Es ist die Breitformatmaschine der Bandgruppe und die einzige, die für 24 Stunden Dauerbetrieb ausgelegt ist. Der ZCUT-9 nimmt zwei Standardrollen mit 5–999 mm Längenbereich auf, aber keine 200 mm breite Bahn, der M-1000 endet bei 50 mm Breite, und der RT-3700 schneidet nur Streifen von 15–70 mm.
Hauptmerkmale
1. Maximale Bahnbreite 200 mm in einem Durchgang, für Schutzfolie, Folie und breites Gewebeband.
2. Schrittmotorvorschub mit Längeneingabe an einer LED-Ziffernanzeige, sodass Einstellungen ohne mechanische Anschläge wiederholbar bleiben.
3. Der fotoelektrische Schalter erkennt das Material an der Schnittlinie, sodass die Klinge gedruckten Lücken oder klebstofffreien Zonen folgt statt einer festen Zählung.
4. Edelstahlgehäuse auf einem verschraubten Vierkantrahmen, mit der Klinge hinter einer festen Schutzstange am Auslauf.
5. Ausgelegt für 24 Stunden Dauerbetrieb, passend zu zwei- und dreischichtigen Kabelbaumlinien.
6. Verarbeitet klebende und nicht klebende Rollen, von Klebeband bis Trennpapier und Folie, auf einem Vorschubweg.
Technische Daten
| Parameter | Spezifikation |
|---|
| Modell | ZCUT-200 |
|---|
| Maschinentyp | Elektrischer Industrie-Bandschneider und -spender |
|---|
| Maximale Bandbreite | 200 mm |
|---|
| Display | LED-Ziffernanzeige |
|---|
| Betriebsart | Automatisch |
|---|
| Bandverträglichkeit | Alle klebenden und nicht klebenden Bänder |
|---|
| Erkennung | Fotoelektrischer Schalter zur Klebstofferkennung |
|---|
| Motor | Schrittmotor |
|---|
| Gehäusewerkstoff | Edelstahlgehäuse |
|---|
| Einsatzzeit | 24 Stunden Dauerbetrieb |
|---|
Anwendungen
— Schutzfolie: Display- und Oberflächenfolie vor dem Laminieren auf Länge geschnitten.
— Kupfer- und Aluminiumfolie: Streifen zur Schirmung und Sammelschienenisolierung in Schaltanlagen.
— Kabelbaum: breites Gewebe- und Vliesband zum Umwickeln von Hauptabzweigungen an großen Bäumen.
— Verpackung: breites Karton- und Umreifungsband am Packplatz auf Maß geschnitten.
— Isolierstoffkonfektion: Trennpapier und doppelseitige Platten auf Werkstattlänge geschnitten.
