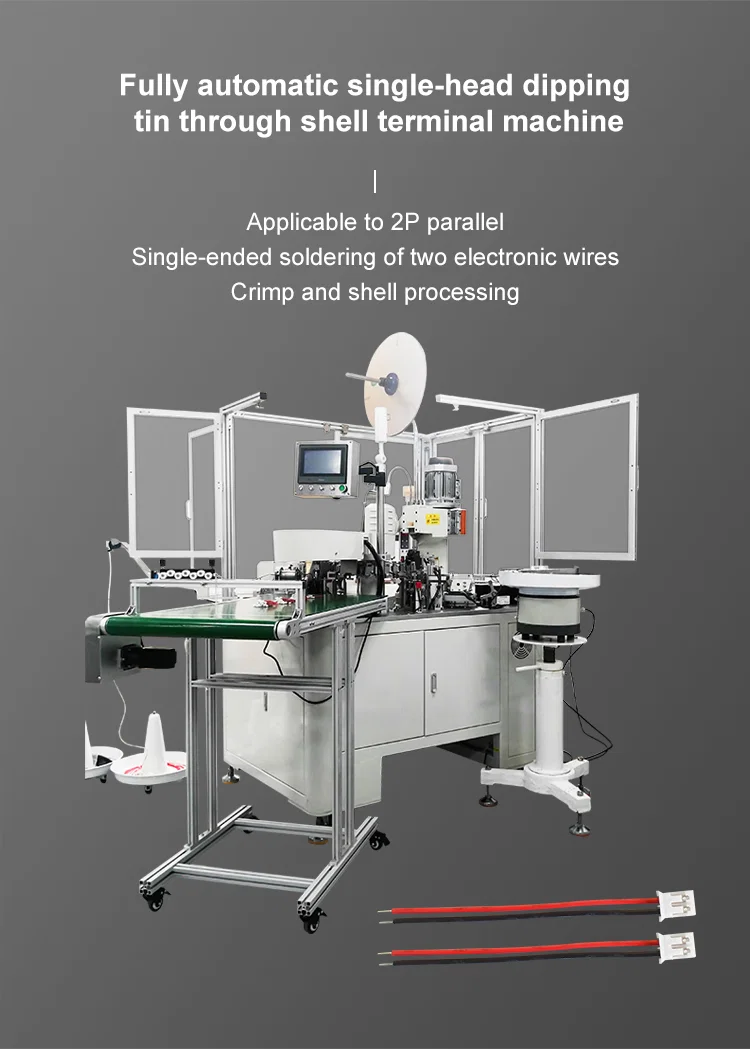

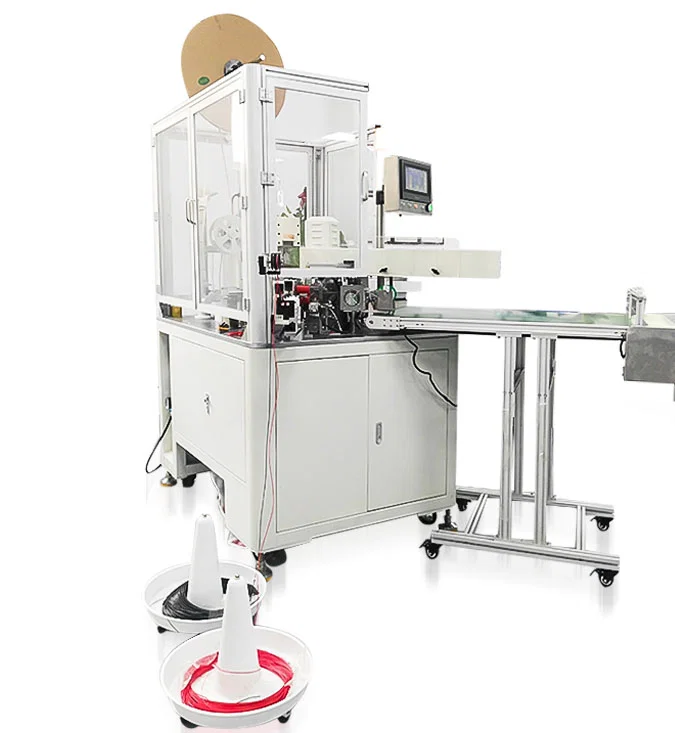

Automatische 2P Parallel-Draht-Tauchverzinnmaschine

Detailed description

Verbessern Sie Ihre Drahtverarbeitung mit der vollautomatischen Drahttauchverzinnungsmaschine

Maximieren Sie die Effizienz und Präzision in Ihrer Kabelbaumproduktion mit der Wire Dip Tin Machine, einer hochmodernen, vollautomatischen Lösung. Diese fortschrittliche Maschine, die auch als Parallel Wire Insert Shell Plug Machine bekannt ist, wurde speziell entwickelt, um die Verarbeitung von 2P-Paralleldrähten zu rationalisieren. Von der Einkopfverzinnung bis hin zum ausgeklügelten Einsetzen von Schalendurchführungen – diese vielseitige Maschine bewältigt alles, steigert Ihre Leistung erheblich und sorgt für gleichbleibende, qualitativ hochwertige Ergebnisse. Die Drahttauchverzinnungsmaschine ist ideal für die elektronische Kabelverarbeitung und Ihre All-in-One-Lösung für anspruchsvolle Anwendungen.

Dies ist nicht nur eine Maschine; Es handelt sich um ein komplettes Kabelverarbeitungssystem, das entwickelt wurde, um komplexe Aufgaben zu automatisieren, manuelle Arbeit zu reduzieren und eine überlegene Leistung für alle Ihre Anforderungen an die Drahtvorbereitung zu gewährleisten.

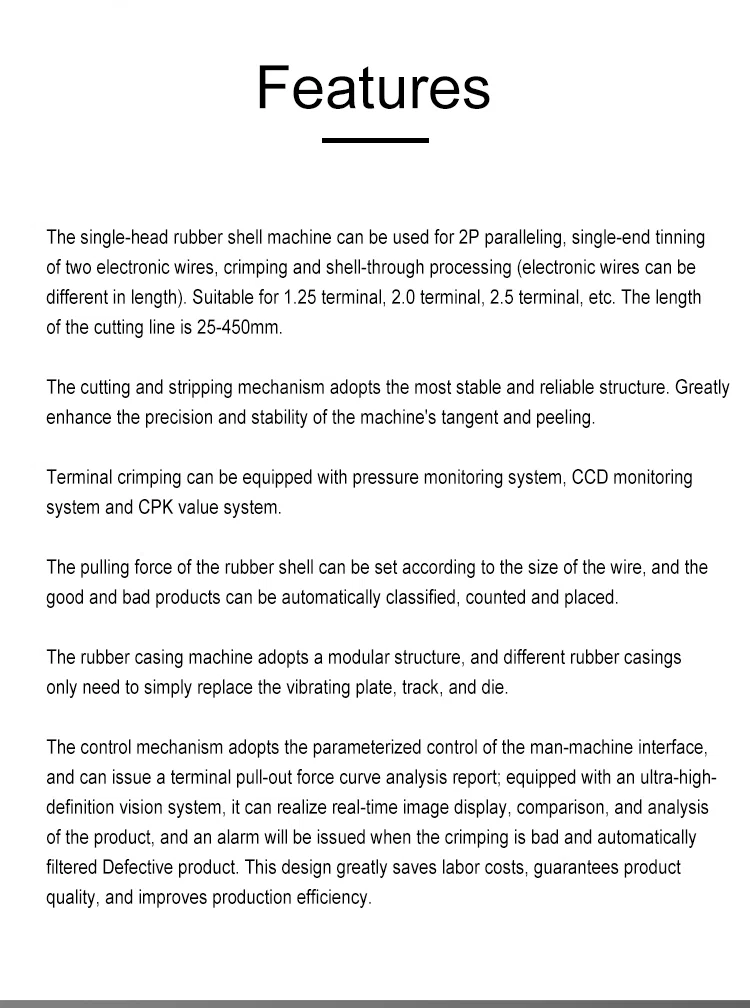

Hauptmerkmale und Vorteile der Drahttauchverzinnungsmaschine:

1. Vollautomatische Verarbeitung für unübertroffene Effizienz:

Erleben Sie mit der Tauchverzinnungsmaschine eine echte Freisprechbedienung. Diese Maschine automatisiert jeden entscheidenden Schritt: automatische Drahtzuführung, präzises Schneiden, genaues Abisolieren (Schälen), gleichmäßiges Eintauchen in das Zinn, zuverlässiges Crimpen der Anschlüsse ("Schlagen auf das Ende") und sicheres Einsetzen der Schale (Einsetzen des Kunststoffsteckers - "Tragen der Schale"). Diese umfassende Automatisierung senkt die Arbeitskosten drastisch, erhöht die Produktionsgeschwindigkeit und minimiert Fehler, was sie zu einer wirklich effizienten Drahttauchzinnmaschine macht.

2. Vielseitige 2P-Paralleldrahtverarbeitung mit breiter Anschlusskompatibilität:

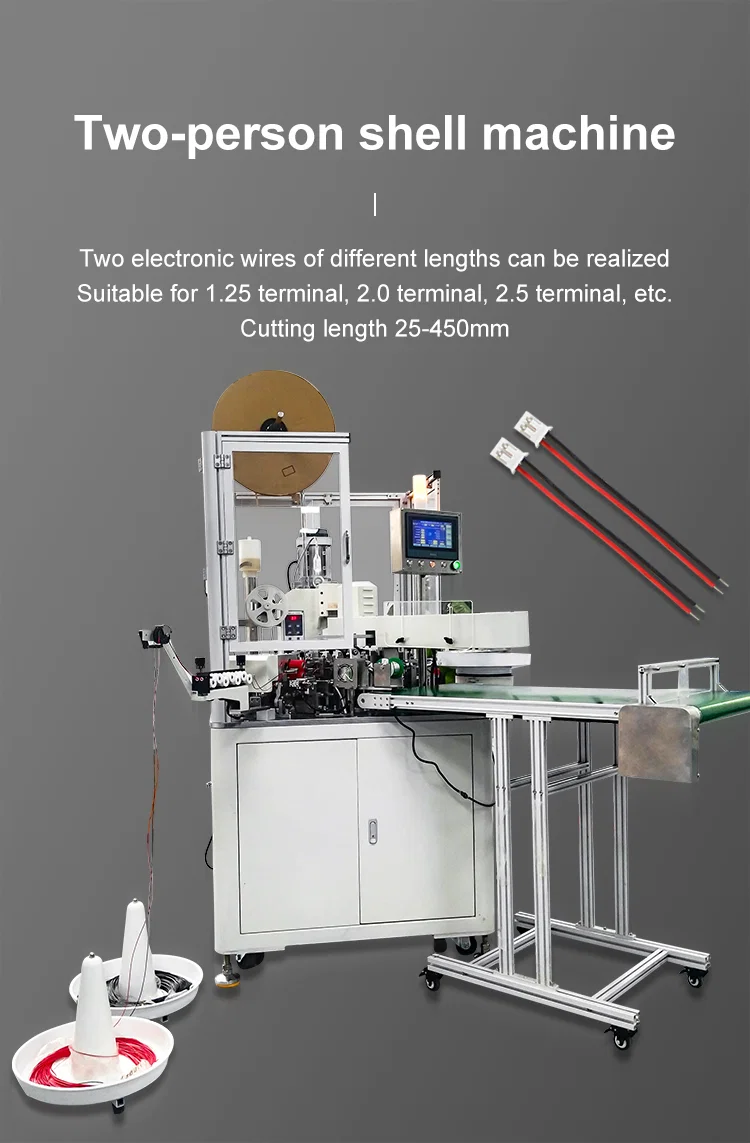

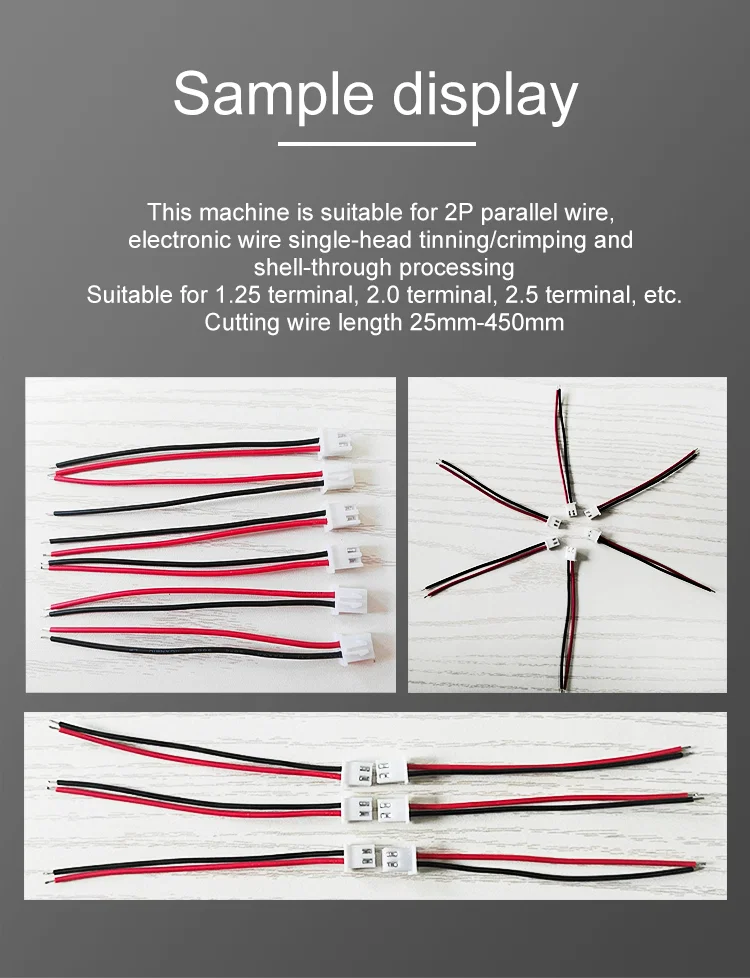

Diese Maschine wurde speziell für 2P-Paralleldraht entwickelt und bietet eine außergewöhnliche Vielseitigkeit. Er eignet sich hervorragend zum Verzinnen und Crimpen von elektronischen Drähten mit einem Kopf und ist mit einer Reihe von häufig verwendeten Anschlüssen kompatibel, einschließlich 1,25-, 2,0- und 2,5-Anschlüssen. Die einstellbare Schneiddrahtlänge von 25 mm bis 450 mm erweitert die Anpassungsfähigkeit an verschiedene Anwendungen und macht sie zu einer wirklich vielseitigen Drahttauchzinnmaschine.

3. Stabiler und zuverlässiger Schneid- und Abisoliermechanismus für Präzisionsoperationen:

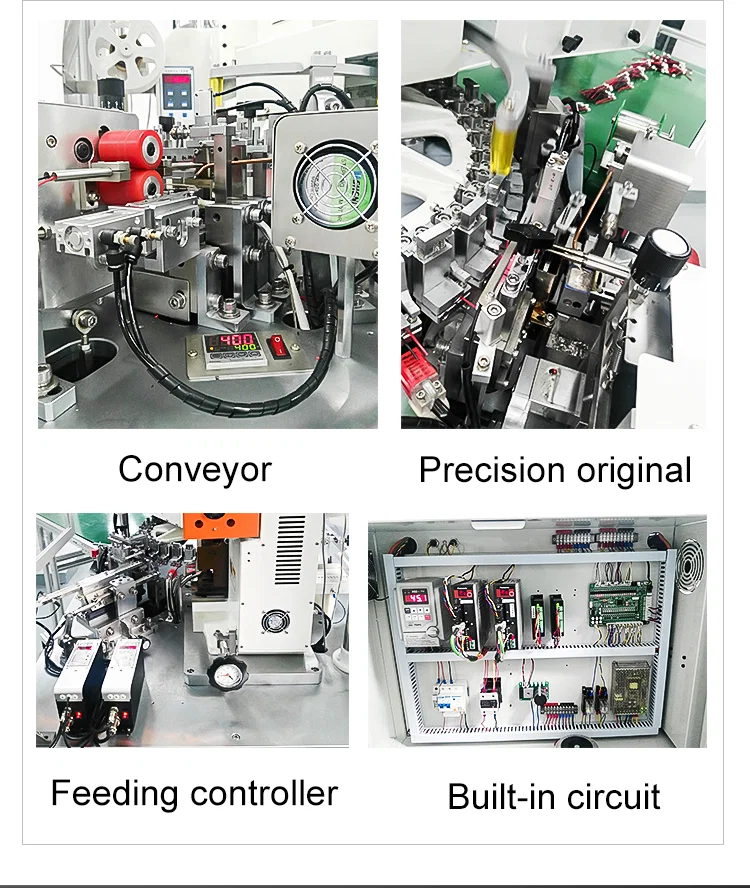

Präzision ist bei der Drahtverarbeitung von größter Bedeutung, und diese Maschine liefert. Die Drahttauchverzinnungsmaschine verfügt über einen Schneid- und Abisoliermechanismus, der mit der stabilsten und zuverlässigsten Struktur konstruiert ist. Diese robuste Konstruktion gewährleistet hochpräzise und stabile Tangenten- und Schälvorgänge und garantiert eine konsistente und genaue Drahtvorbereitung für nachfolgende Prozesse.

4. Erweiterte Qualitätssicherung beim Crimpen mit Überwachungssystemen:

Sorgen Sie jedes Mal für perfekte Crimps. Für das Crimpen von Anschlüssen kann die Drahttauchzinnmaschine mit optionalen fortschrittlichen Systemen ausgestattet werden, darunter ein Drucküberwachungssystem, ein CCD-Überwachungssystem und ein CPK-Wertesystem. Diese Systeme garantieren ein präzises und zuverlässiges Crimpen, verbessern die Qualität und Konsistenz Ihres Endprodukts erheblich und stellen sicher, dass jede Ausgabe der Drahttauchzinnmaschine den höchsten Standards entspricht.

5. Intelligente Handhabung von Gummischalen und Qualitätskontrolle:

Die Maschine verfügt über intelligente Funktionen für die Verarbeitung von Gummischalen und die Qualitätskontrolle. Die Zugkraft der Gummihülle lässt sich einfach an unterschiedliche Drahtstärken anpassen. Darüber hinaus klassifiziert, zählt und trennt die Maschine automatisch gute und schlechte Produkte. Diese intelligente Qualitätskontrolle spart wertvolle Zeit und stellt sicher, dass nur hochwertige, perfekt verarbeitete Drähte in Ihrer Produktionslinie weitergeführt werden, wodurch die Effizienz der Drahttauchverzinnungsmaschine maximiert wird.

6. Modularer Aufbau für einfache Anpassung und Wartung:

Anpassungsfähigkeit ist der Schlüssel zu langfristiger Produktivität. Die Drahttauchverzinnungsmaschine arbeitet modular aufgebaut. Dieses intelligente Design bedeutet, dass die Anpassung der Maschine an verschiedene Gummigehäuse einfach und effizient ist und nur ein schneller Austausch der Rüttelplatte, der Schiene und der Matrize erforderlich ist. Diese Modularität stellt sicher, dass die Maschine vielseitig einsetzbar und für verschiedene Produktionsanforderungen einfach zu warten ist.

7. Fortschrittliches Steuerungssystem mit Echtzeit-Vision und -Analyse:

Erleben Sie modernste Steuerung und Überwachung. Die Drahttauchzinnmaschine verfügt über eine parametrisierte Steuerung über eine benutzerfreundliche Mensch-Maschine-Schnittstelle. Es kann einen Bericht über die Analyse der Kraftkurve des Klemmenauszugs für eine detaillierte Qualitätsverfolgung erstellen. Ausgestattet mit einem Ultra-High-Definition-Bildverarbeitungssystem bietet die Maschine eine Echtzeit-Bildanzeige, einen Vergleich und eine Analyse von Produkten. Im Falle einer schlechten Crimpung oder anderer Defekte löst das Bildverarbeitungssystem einen Alarm aus und filtert automatisch fehlerhafte Produkte heraus, wodurch die Arbeitskosten erheblich gesenkt, die Produktqualität garantiert und die Produktionseffizienz der Drahttauchverzinnungsmaschine drastisch verbessert wird.

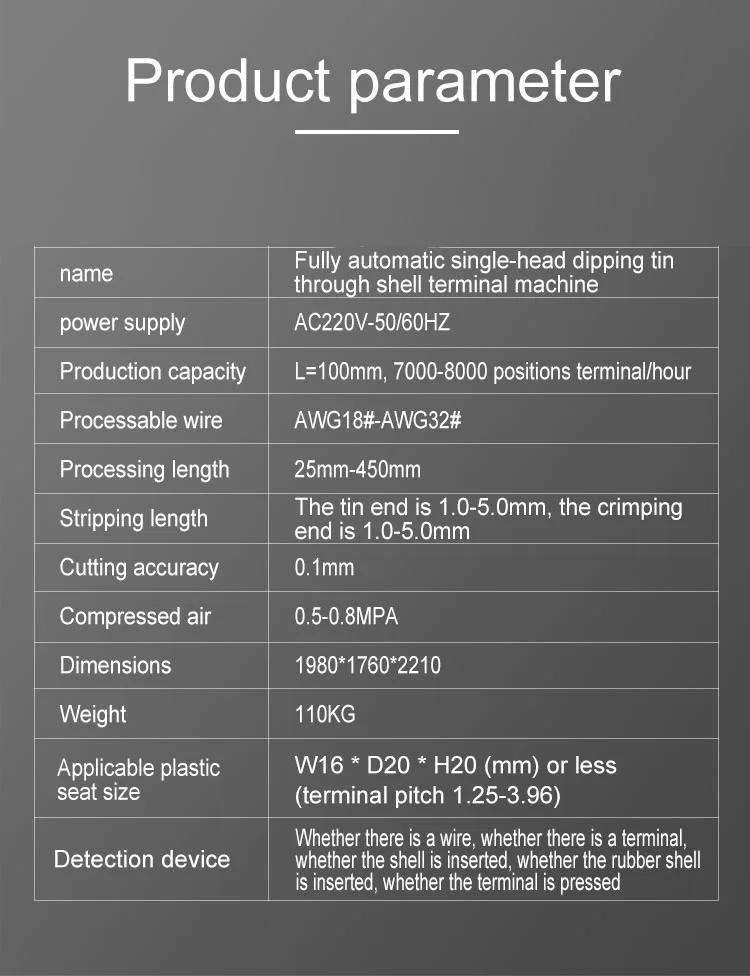

Technische Daten:

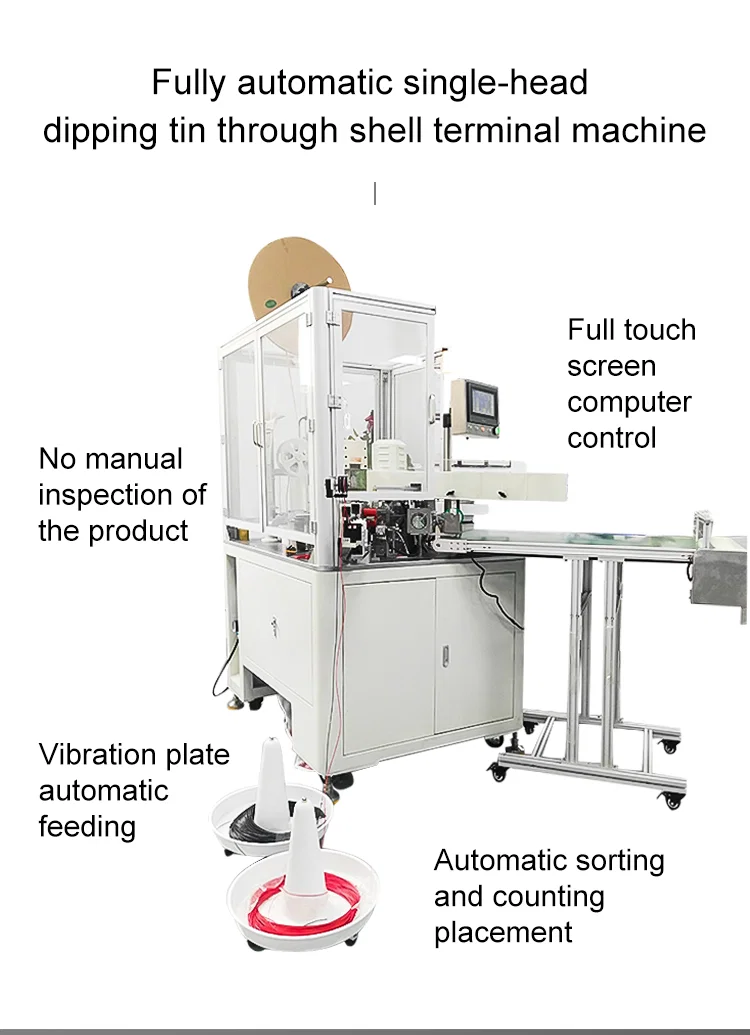

• Produktname: Vollautomatische Einkopf-Tauchmaschine zum Eintauchen von Zinn durch die Hülsenanschlussmaschine (Drahttauchverzinnungsmaschine)
• Stromversorgung: AC220V - 50/60HZ
• Produktionskapazität: L=100mm, 7000 - 8000 Klemmen/Stunde
• Verarbeitbarer Draht: AWG18# - AWG32#
• Verarbeitungslänge: 25mm - 450mm
• Länge des Abbeizens: Zinnende: 1,0 - 5,0 mm, Crimpende: 1,0 - 5,0 mm
• Schnittgenauigkeit: 0,1 mm
• Druckluft: 0,5 - 0,8 MPA
• Abmessungen: 1980 mm x 1760 mm x 2210 mm
• Gewicht: 110KG
• Anwendbare Kunststoffsitzgröße: W16 * D20 * H20 (mm) oder weniger (Anschlussabstand 1,25 - 3,96)
• Detektionsgeräte: Vorhandensein von Drähten, Vorhandensein von Anschlüssen, Einsetzen von Schalen, Einsetzen von Gummischalen, Crimpqualität von Anschlüssen

Transformieren Sie Ihre Drahtverarbeitung noch heute mit der Drahttauchzinnmaschine!

Die Wire Dip Tin Machine ist die ultimative Investition für Unternehmen, die ihre 2P-Paralleldrahtverarbeitung optimieren möchten. Erzielen Sie unübertroffene Automatisierung, Präzision und Qualität in Ihrer Kabelbaumproduktion. Kontaktieren Sie uns jetzt, um zu erfahren, wie diese revolutionäre Maschine Ihre Produktionslinie verändern und Ihnen einen erheblichen Wettbewerbsvorteil auf dem Markt für Drahttauchzinnlösungen verschaffen kann!
